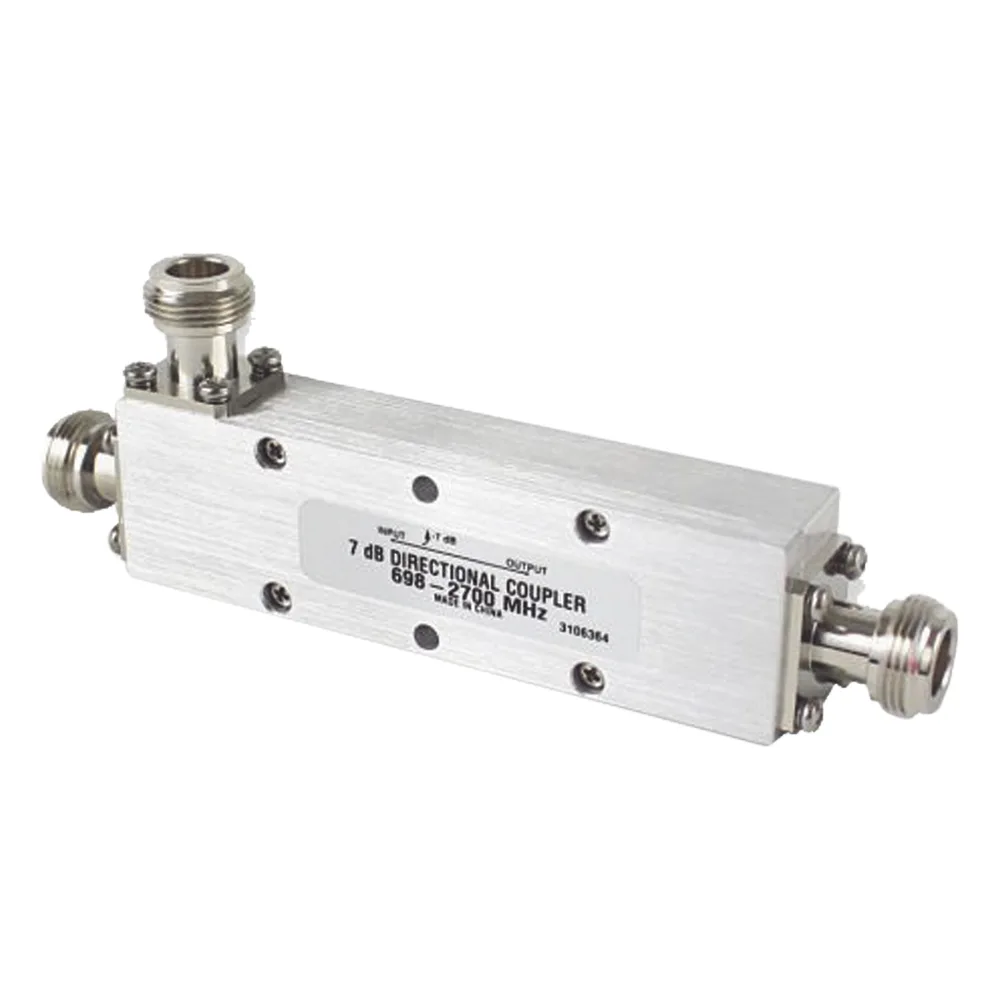

Acoplador direccional 15dB 694-2700 50W tipo N

La serie CK-50N de Microlab de acopladores direccionales tipo N es un diseño de microstrip de cuarto de onda de varias secciones para aplicaciones en interiores que cubre todas las bandas inalámbricas de 694 a 2700 MHz.

Las unidades acoplan una fracción definida de señal de 5 a 20 dB con reflexiones o pérdidas mínimas.

El amplio rango de frecuencias permite su uso con antenas multibanda y sistemas de cable con fugas y en estaciones base inalámbricas.

Con uniones de soldadura mínimas y un dieléctrico de aire, la pérdida por disipación se ha minimizado y se ha mejorado la confiabilidad.

Estos acopladores direccionales también se pueden usar como divisores desiguales o tappers, que generalmente se especifican por la relación de potencia entre las salidas.

Por conveniencia, estos se muestran en la tabla.

Características

• Valores de acoplamiento de 5 a 30 dB
• Buena directividad VSWR y pérdida
• Celular de banda ancha a WiMAX
• Potencia media de 50 vatios
• RoHS
• Eficaz como tappers para sistemas de interior de edificios DAS

Especificaciones

Especificaciones técnicas

• Frecuencia: 694 a 2700 MHz
• Acoplamiento: 15 ± 0,9
• Pérdida acoplada: 0.140
• Energía: 50W promedio*

Características físicas

• Directividad: 19dB mínimo
• VSWR: <1&comma;25:1
• Conectores: Tipo N (f)&comma; triple
• Protección de ingreso: IP64
• Peso: 0.46875
