Acoplador direccional 5dB 617-5925MHz 300W-161dBc 4.3-10 IP67

Descripción

La serie CC-6xxE está diseñada para cubrir de 617 a 5925 MHz. Las unidades acoplan una fracción definida de señal con reflejos o pérdidas mínimas. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea útil para optimizar la distribución de energía requerida en los sistemas de antena distribuida pasiva (DAS) 5G.

El rango de frecuencia extremadamente amplio permite su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características

• Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
• Potencia de línea principal promedio de 300 W
• Pérdida mínima de inserción de RF y alta directividad
• PIM bajo garantizado
• 4.3-10 Conectores
• Clasificación IP67
• Cumple con RoHS

Especificaciones

Frecuencia

617 a 5925 MHz

Directividad

• 20 dB min para 617-2700MHz
• 18 dB min para 2700-4900MHz
• 17 dB min para 4900-5925MHz

VSWR

• 1.20:1 máx para 617-3800MHz
• 1.30:1 máx para 3800-5925MHz

PIM

-161 dBc (-118 dBm) mín.

Potencia nominal

300 W promedio, 1 kW pk*

Pérdida disipativa

0,3 dB máx

Impedancia

50 Ω nominal

Retardo de grupo

1,2 ns típ.

Entorno

-40 °C a +75 °C, IP67

Acabado de la carcasa

Pintado

Conectores

4,3-10 (f), brida triplaca de 4 orificios

Peso

0,9 lb (0,41 kg)

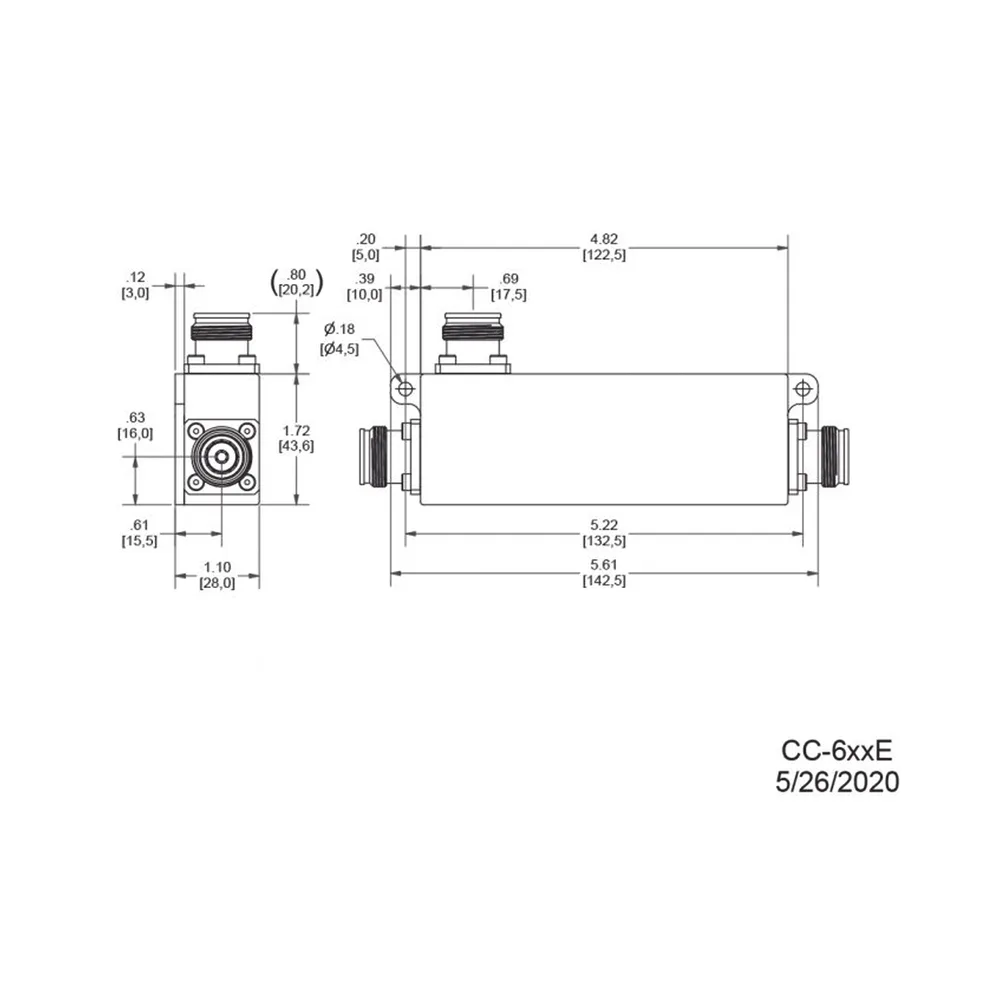

Dimensiones

• 5-8 dB: 5,53 x 1,64 x 1,10 pulgadas
• [140,5 x 41,6 x 28 mm]
• 10-20 dB: 5,61 x 1,72 x 1,10 pulgadas
