Adaptador para Manguera Piloto de Alta Presión / Sistema Oxeo / DN4 (1/16") / Unión M12 x 1.5 / Cono 24° con O-Ring (DKOL) / 375 bar (5439 psi) / Acero Galvanizado / cULus / FM Approved

Viking modelo: 125566

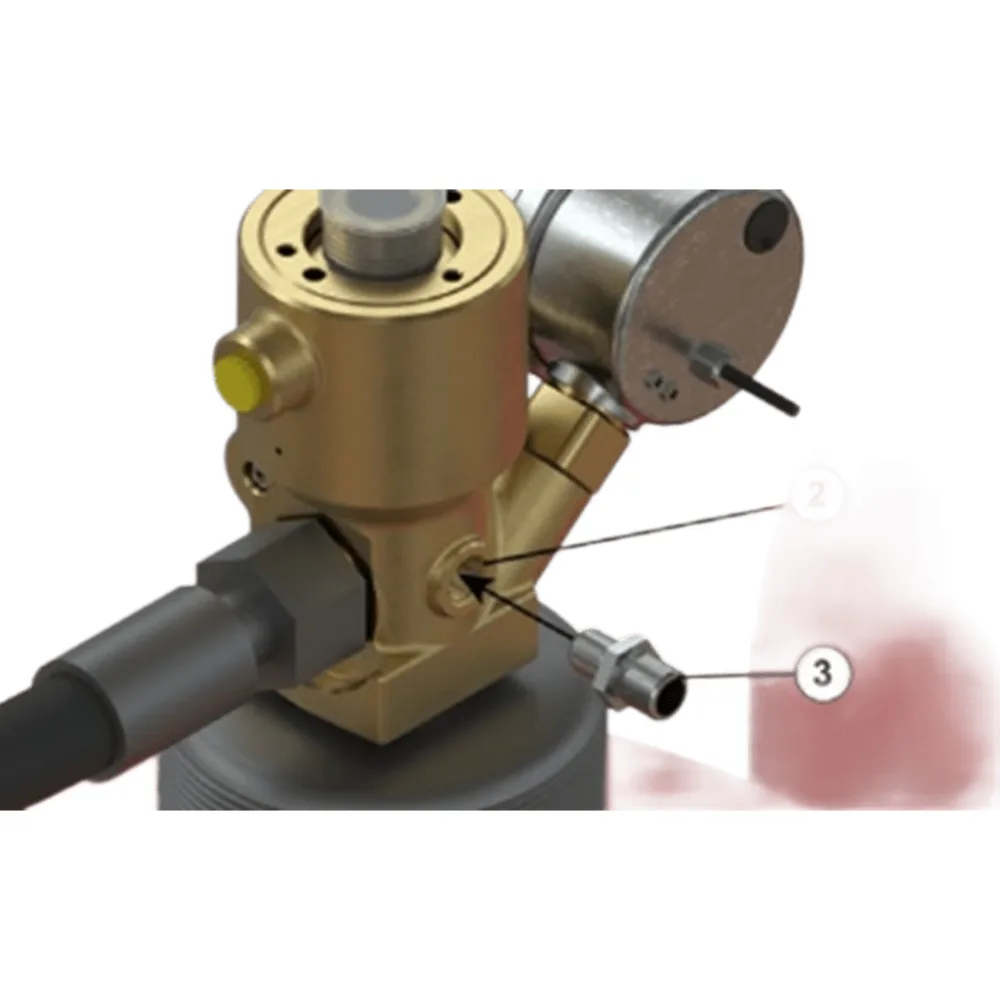

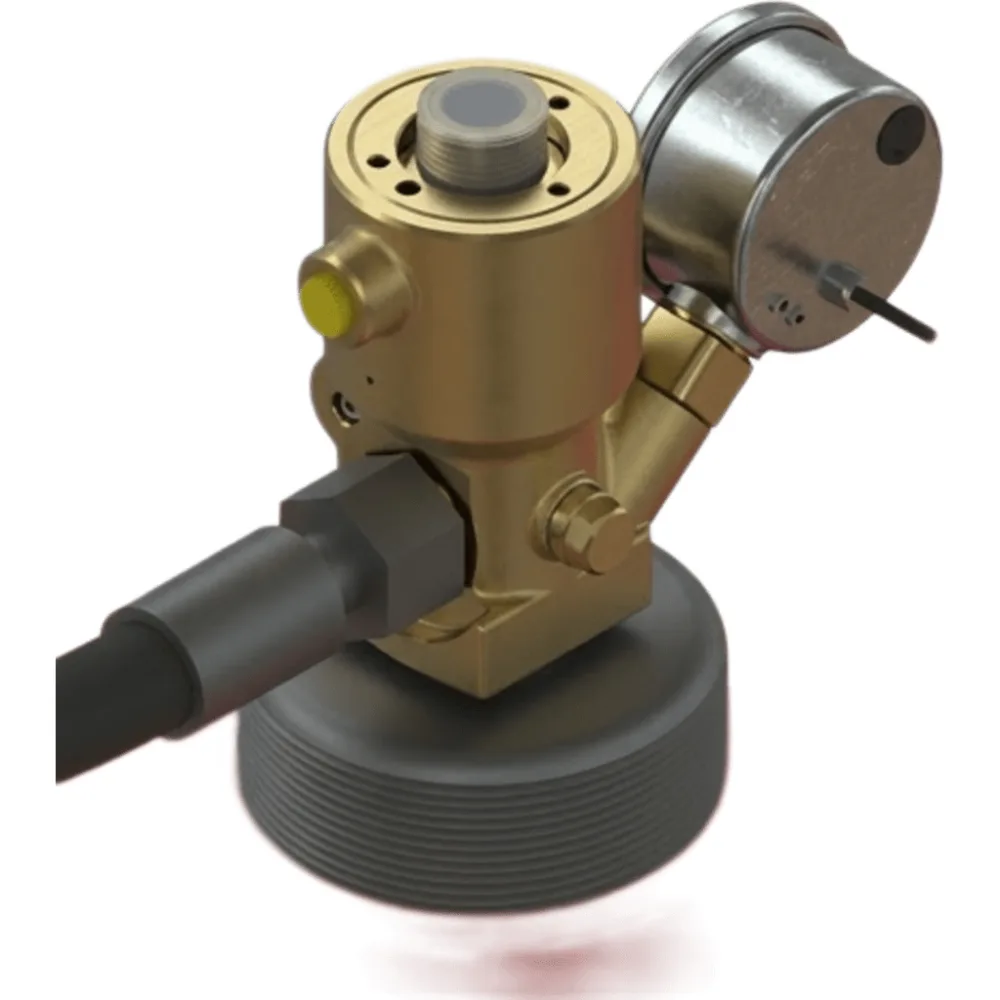

El adaptador de manguera piloto de alta presión referencia 125566 es un componente diseñado específicamente para el sistema de extinción por gas inerte Oxeo de Viking. Fabricado en acero galvanizado, este adaptador permite la conexión segura de la manguera piloto DN4 (1/16") a la válvula del cilindro y a los dispositivos de disparo neumático, utilizando un perfil de sellado cónico AOL de 24° con O-Ring (DKOL) y rosca M12 x 1.5 en ambos puertos. Diseñado para soportar condiciones exigentes, ofrece una presión de trabajo de 375 bar (5439 psi) y una presión de prueba de 563 bar (8166 psi), con un rango de operación de -20 °C a +55 °C (-4 °F a +131 °F), siendo compatible con argón (IG-01) y nitrógeno (IG-100). Este adaptador forma parte del ensamble listado cULus (EX5248) y FM Approved para el sistema Oxeo PR CF, garantizando altos estándares de seguridad y calidad en aplicaciones de supresión de incendios en centros de datos, museos, almacenamiento farmacéutico e infraestructura crítica.

Características Generales

• Tipo de producto: Adaptador para manguera piloto
• Sistema: Oxeo — Extinción por gas inerte
• Función: Conexión de la manguera piloto a la válvula del cilindro y a los dispositivos de disparo neumático
• Diámetro nominal: DN4 (1/16")
• Longitud de manguera: 59 in (1500 mm)
• Radio mínimo de curvatura: 2 in (51 mm)
• Rosca de unión: M12 x 1.5 (x2)
• Perfil de sellado: Nipple cónico AOL 24° con O-Ring (DKOL)
• Material del cuerpo/terminales: Acero galvanizado
• Material de manguera: Hidráulica de caucho con terminales de acero galvanizado
• Resistencia: Alta temperatura y corrosión
• Garantía: 3 años
• Categoría de catálogo: V563
• Referencia (modelo): 125566
• Código SAT: 46191507

Desempeño / Rendimiento

• Presión de trabajo: 375 bar (5439 psi)
• Presión de prueba: 563 bar (8166 psi)
• Presión de ruptura: 1125 bar (16317 psi)
• Rango de operación: -20 °C a +55 °C (-4 °F a +131 °F)
• Medio de operación: Argón (IG-01) / Nitrógeno (IG-100)
• Vida útil de manguera: Reemplazo cada 10 años

Físicas y Eléctricas

• Material: Acero galvanizado
• Longitud de manguera: 59 in (1500 mm)
• Diámetro nominal: DN4 (1/16")
• Radio mínimo de curvatura: 2 in (51 mm)
• Rosca de unión: M12 x 1.5 (x2)
• Perfil de sellado: Cono 24° con O-Ring (DKOL)

Contenido del Paquete

• Adaptador de manguera piloto (Ref. 125566)
• Kit adaptador (P/N 25134) — incluye manguera de 59" (P/N 24469)

Documentación

• ✉️ F_071521 Rev 04

Listados y Aprobaciones

• cULus Listed — EX5248
• FM Approved — Oxeo PR CF

Aplicaciones

• Sistemas de supresión por gas inerte Oxeo (Clases A, B y C; Argón también Clase D)
• Centros de datos
• Museos
• Almacenamiento farmacéutico
• Infraestructura crítica
