Base enchufable para detectores de humo fotoeléctrico e iónico serie 2151/1151, 4 hilos, con relé auxiliar y salida para anunciador remoto

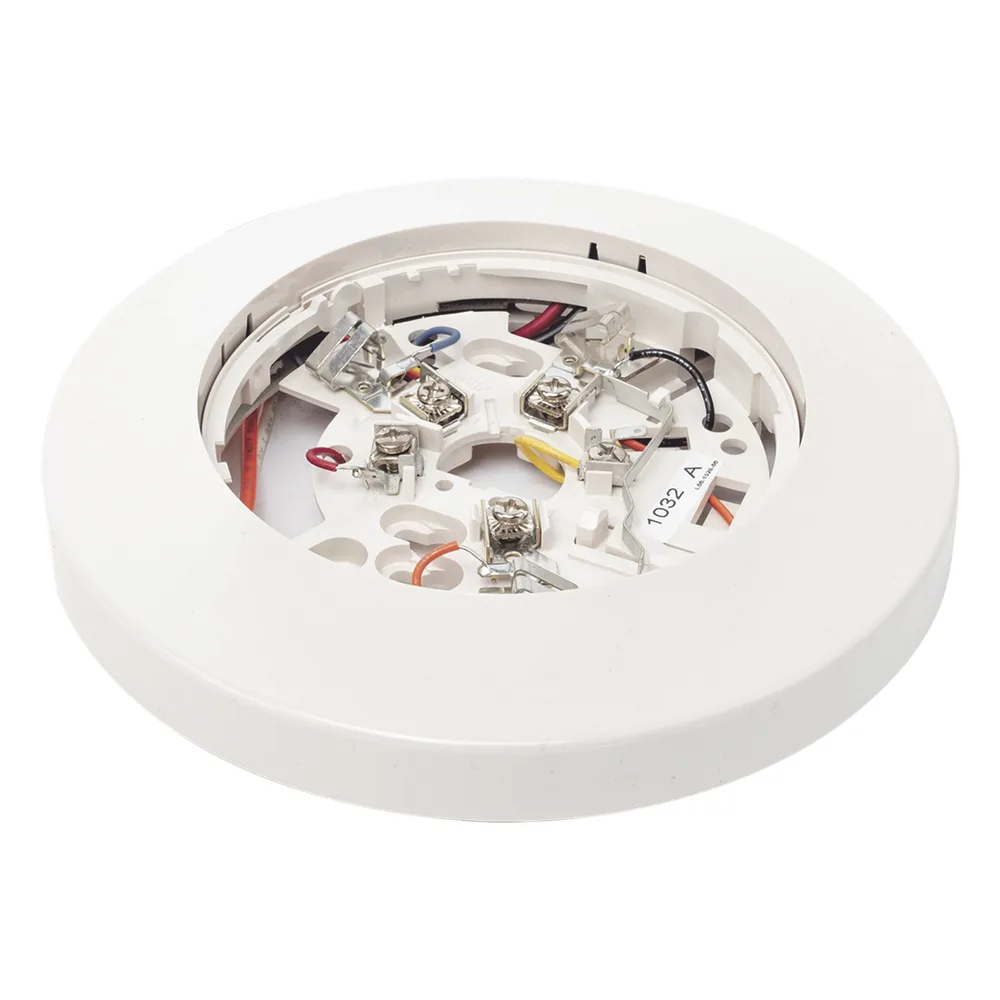

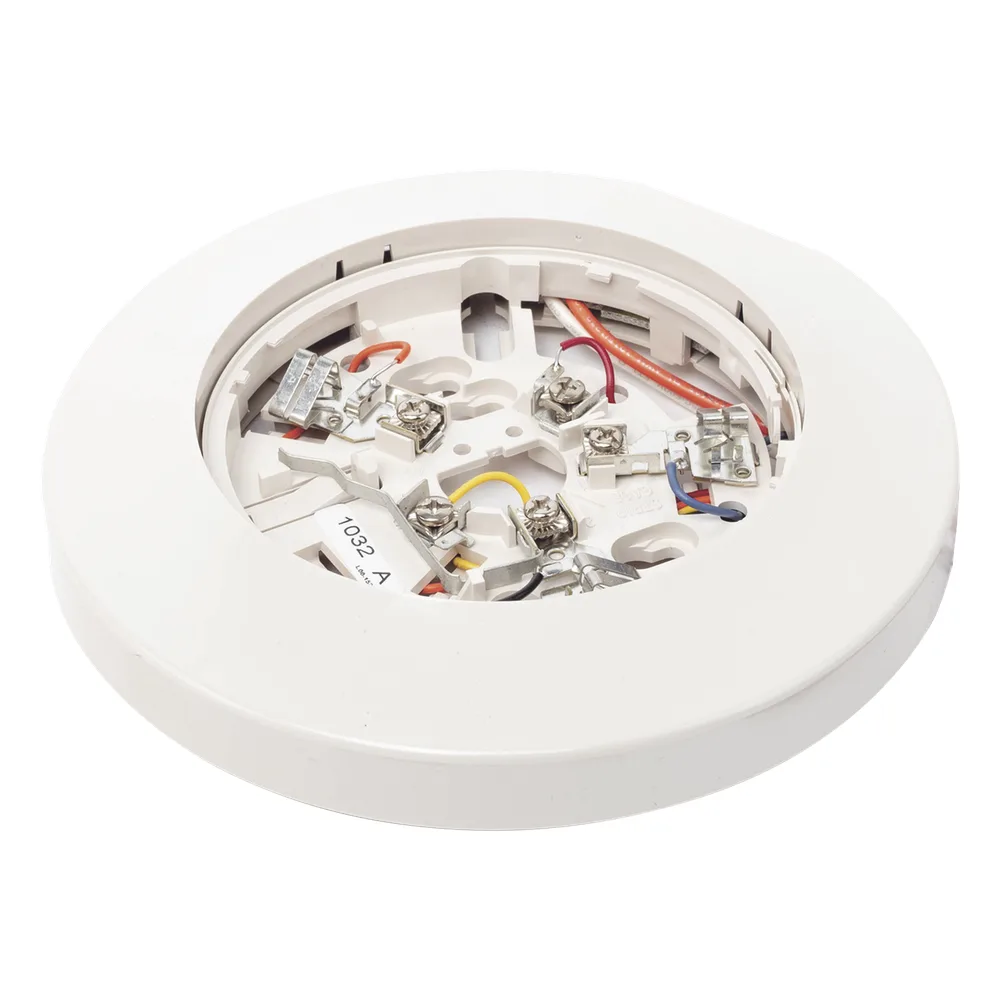

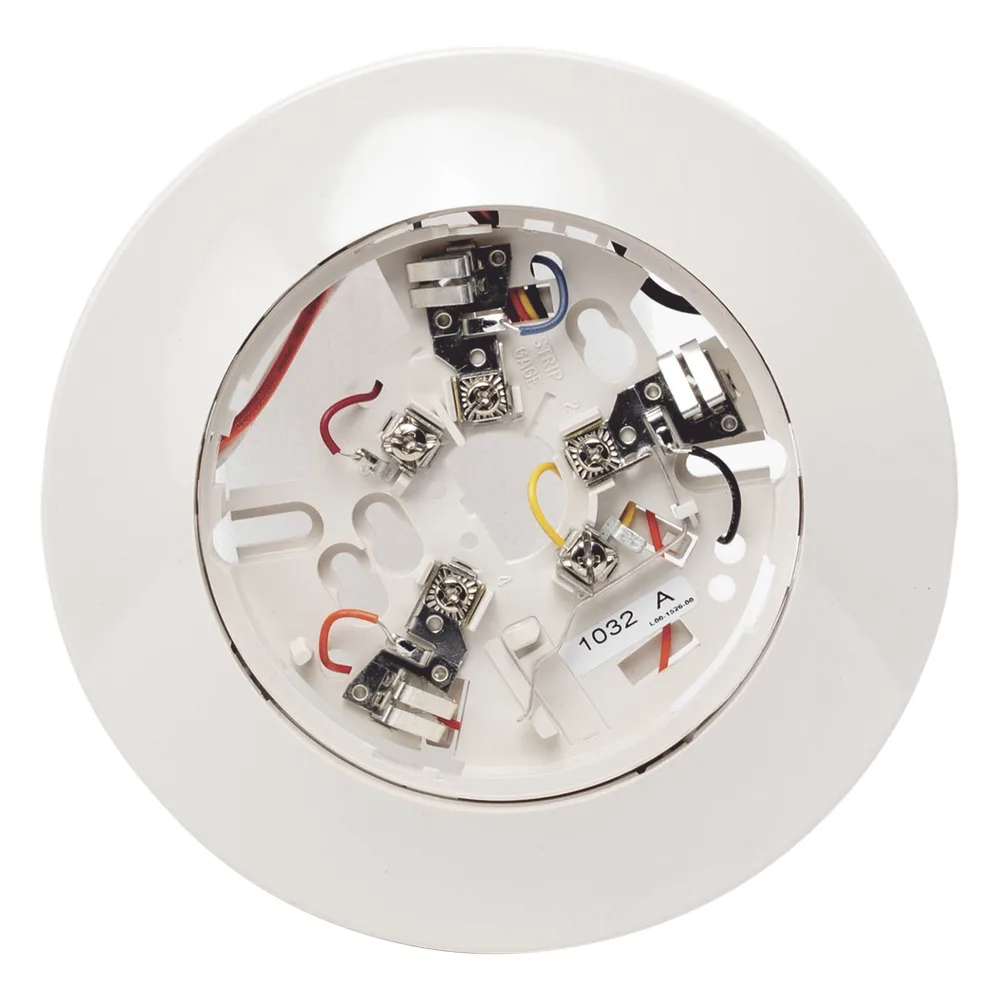

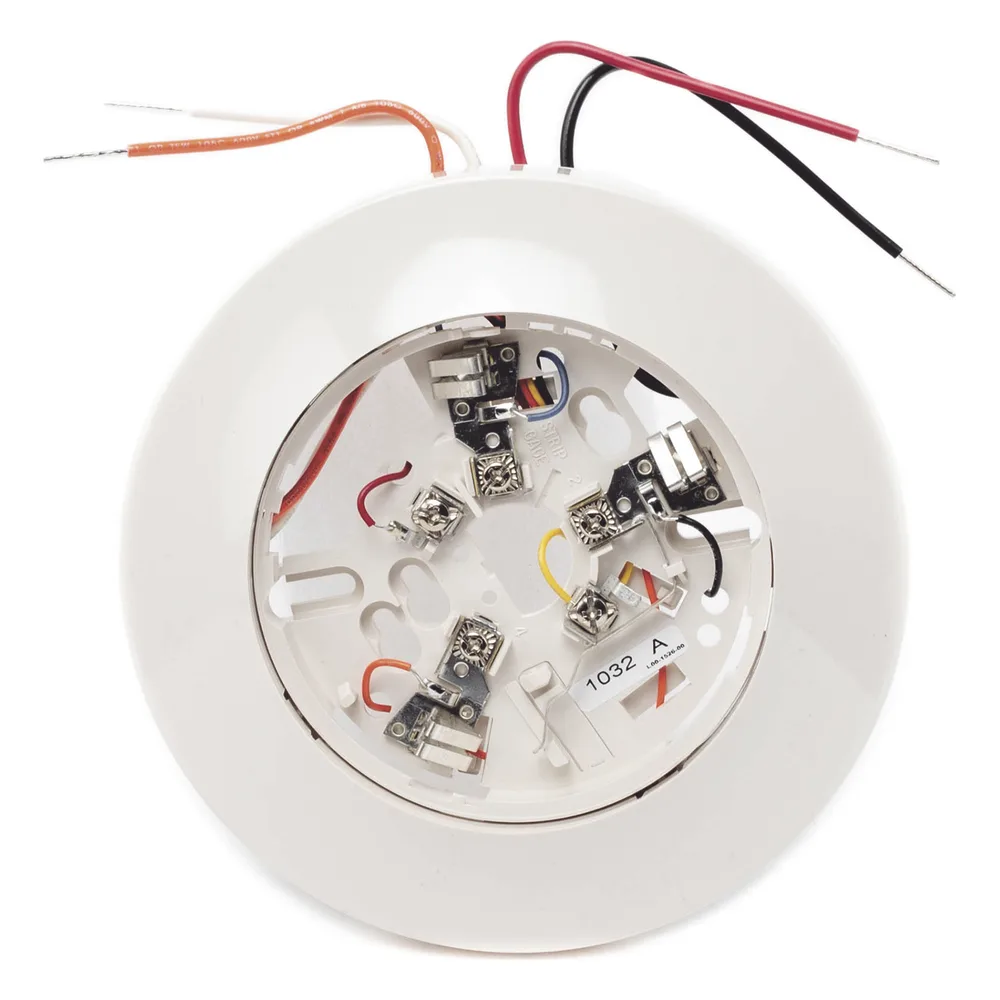

La B114LPBT es una base de conexión enchufable (plug-in) de System Sensor, diseñada para alojar los detectores fotoeléctricos de la serie 2151 y los iónicos de la serie 1151. Está pensada para sistemas de detección de incendio de 4 hilos que requieren salida a relé auxiliar y conexión a un anunciador remoto RA400. Se monta directamente en cajas eléctricas octogonales de 3½" y 4", o cuadradas de 4", sin necesidad de adaptadores adicionales. Se utiliza en instalaciones comerciales e industriales bajo sistemas de detección de incendio convencionales o supervisados conforme a NFPA 72.

Características principales

• Compatible con detectores fotoeléctrico serie 2151 e iónico serie 1151 de System Sensor
• Diseño de 4 hilos con terminales para relé auxiliar y anunciador remoto (RA400)
• Operación a 24 VAC/DC, 60 Hz; relé Forma A y Forma C con 2.0A @ 30 VAC/DC
• Resorte de cortocircuito integrado para verificar continuidad antes de instalar el detector
• Función antivandálica activable al romper la pestaña de la base
• Montaje directo en cajas octogonales de 3½" y 4", y cuadradas de 4"
• Rango de operación de 0°C a 49°C y humedad de 10% a 93% HR

Especificaciones técnicas

VOLTAJE DEL SISTEMA24 VAC/DC, 60 Hz CORRIENTE EN ESPERA25 mA típica @ 24V (35 mA máx. @ 35V) CORRIENTE EN ALARMA75 mA típica @ 24V (94 mA máx. @ 35V) CONTACTOS DE RELÉForma A: 2.0A @ 30VAC/DC; Forma C: 2.0A @ 30VAC/DC, 1.0A @ 125VAC MONTAJECaja octogonal de 3½" y 4"; caja cuadrada de 4" sin anillo TEMPERATURA / HUMEDAD0°C a 49°C; 10% a 93% HR PESO260 g (0.6 lb) TIEMPO DE ARRANQUE36 s máx. tras reset de 60 s
