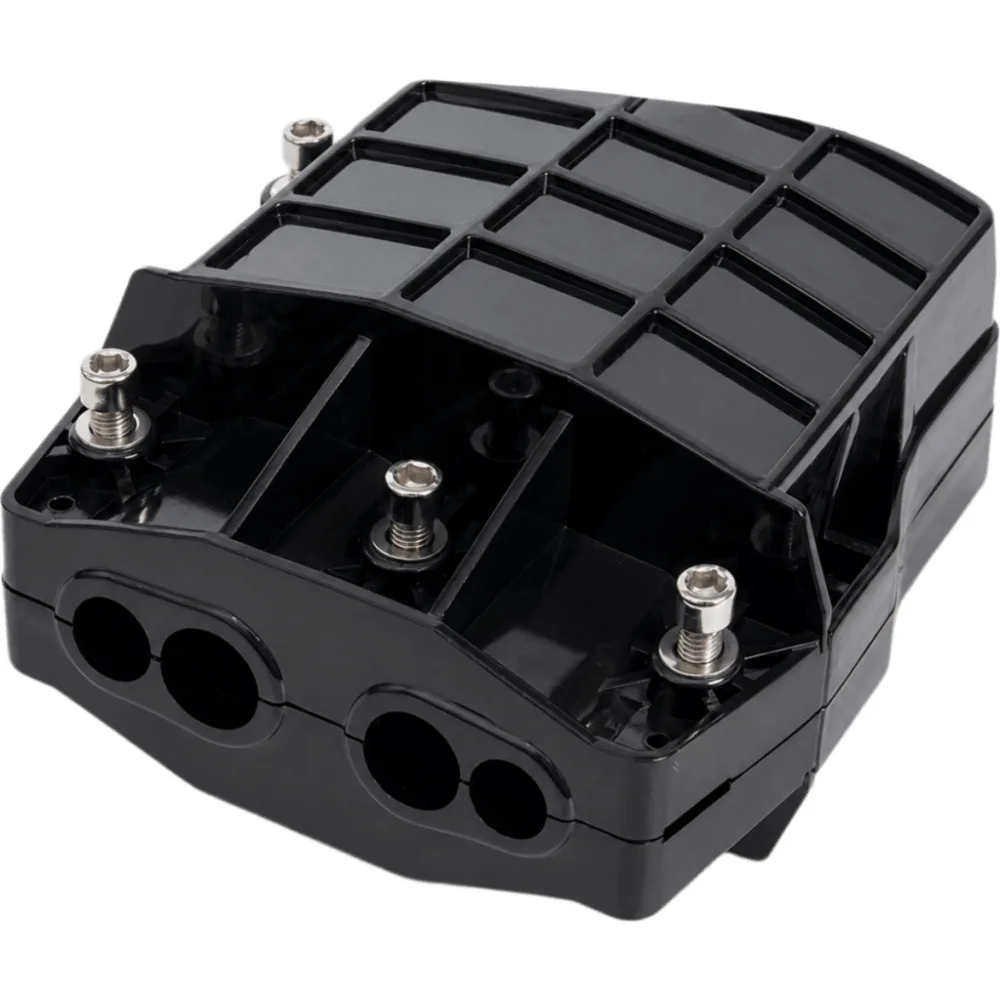

CAJA D/EMPALME D/FIBRA OPTICA P/48 HILOS IP68, 3/3

Cierre de empalme horizontal diseñado para la distribución, empalme y almacenamiento de cables ópticos de exterior con configuración de 4 entradas y 4 salidas. Fabricado en policarbonato (PC) de ingeniería con alta resistencia a la erosión por ácido, álcali y sal, así como propiedades anti-envejecimiento. La estructura mecánica ha sido diseñada para soportar condiciones ambientales severas y cambios climáticos intensos, alcanzando grado de protección IP68. Las bandejas de empalme internas son giratorias tipo librito, facilitando el acceso individual a cada cable y fibra óptica, con radio de curvatura garantizado de 40 mm para preservar la integridad de la señal óptica. Aplicable en instalaciones aéreas, pozos de registro de ductos y situaciones embebidas. Soporta conexión directa y conexión por división (splitting).

Características Generales

• Tipo: Horizontal
• Material: Policarbonato (PC) de ingeniería
• Configuración de cables: 4 entradas / 4 salidas
• Grado de protección: IP68
• Instalación: Aérea (Aerial)
• Bandejas giratorias: Tipo librito para acceso individual
• Radio de curvatura óptica: 40 mm
• Resistencia: Anti-erisión ácido/álcali/sal, anti-envejecimiento
• Sellado: Anillos de goma elástica con resistencia al sudor
• Modos de conexión: Conexión directa y conexión por división (splitting)

Especificaciones por Capacidad

• Capacidad 24 fibras: 1 bandeja instalada máx.
• Capacidad 48 fibras: 2 bandejas instaladas máx.
• Capacidad 96 fibras: 4 bandejas instaladas máx.
• Dimensiones (L×A×H): 427 × 180 × 100 mm (16.8 × 7.1 × 3.9 in) — todas las capacidades
• Peso: 2.45 kg — todas las capacidades
• Tamaños de cable admitidos: A: Φ16 mm, B: Φ20 mm, C: Φ20 mm, D: Φ16 mm

Físicas y Eléctricas

• Material: PC (policarbonato) de ingeniería
• Dimensiones del cierre: 427 × 180 × 100 mm (16.8 × 7.1 × 3.9 in)
• Peso unitario: 2.45 kg
• Grado de protección: IP68
• Tipo de instalación: Aérea
• Dimensiones de empaque: 575 × 450 × 420 mm
• Unidades por caja: 10 piezas/CTN
• Peso de empaque: 26 kg

Contenido del Paquete (Accesorios Estándar)

• Llave de metal (Metal spanner): 1 pieza
• Colgador metálico (Metal hanger): 2 piezas
• Tira de goma de sellado (Sealing rubber strip): 1 pieza
• Cinta aislante (Insulating tape): 1 pieza
• Bridas de cable (Cable tie 3 mm × 110 mm): 8 piezas
• Tapón plástico (Plastic plug): 8 piezas
• Tira de goma impermeable (Rubber waterproof strip): 2 piezas
• Manga termorretráctil (Heat-shrink sleeve 1.2 mm × 60 mm): 96 piezas
