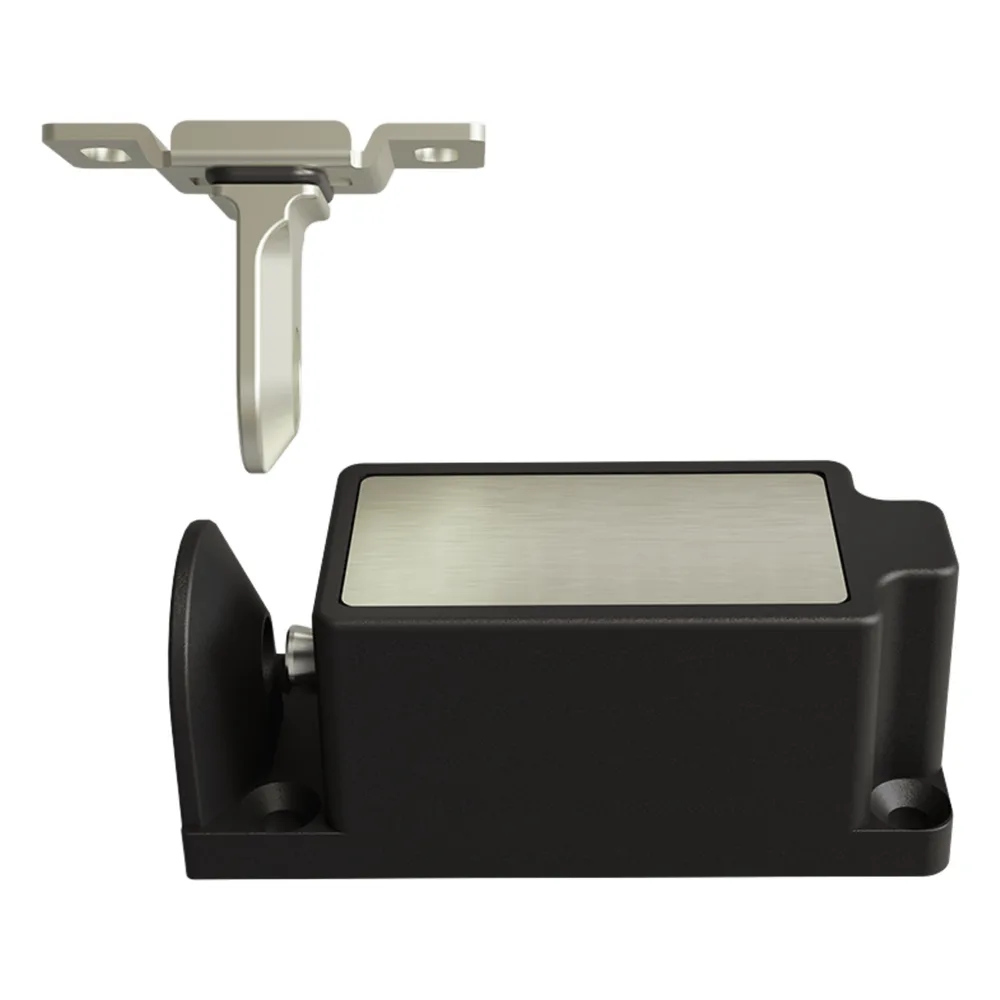

Cerradura para gabinetes abierta en caso de falla

Características Generales

• Cerradura eléctrica para gabinetes abierta en caso de falla
• Clasificación IP: IP67
• Modo de operación: Abierta en caso de falla (Fail-open)

Especificaciones Eléctricas

• Voltaje: 12 VCD o 24 VCD
• Corriente: 220mA a 12V o 110mA a 24V
• Consumo: 2.64W a 12V / 2.64W a 24V

Especificaciones Físicas

• Dimensiones: 73 x 30 x 29 mm
• Peso: 0.18 kg

Diagrama de Conexión

• 12V DC: Rojo - Alimentación, Naranja - Salida
• 24V DC: Rojo - Alimentación, Azul - Salida
• Tierra: Negro

Instrucciones de Instalación

1. Retirar los 4 tornillos del fondo
2. Retirar la placa base y solenoide
3. Girar el conjunto 180° y reorganizar los cables
4. Instalar en el alojamiento e insertar los 4 tornillos

Configuración de Montaje

• Puerta de gabinete abatible
• Puerta de gabinete corredera
• Instalar almohadilla de goma entre superficie de montaje y el tope
