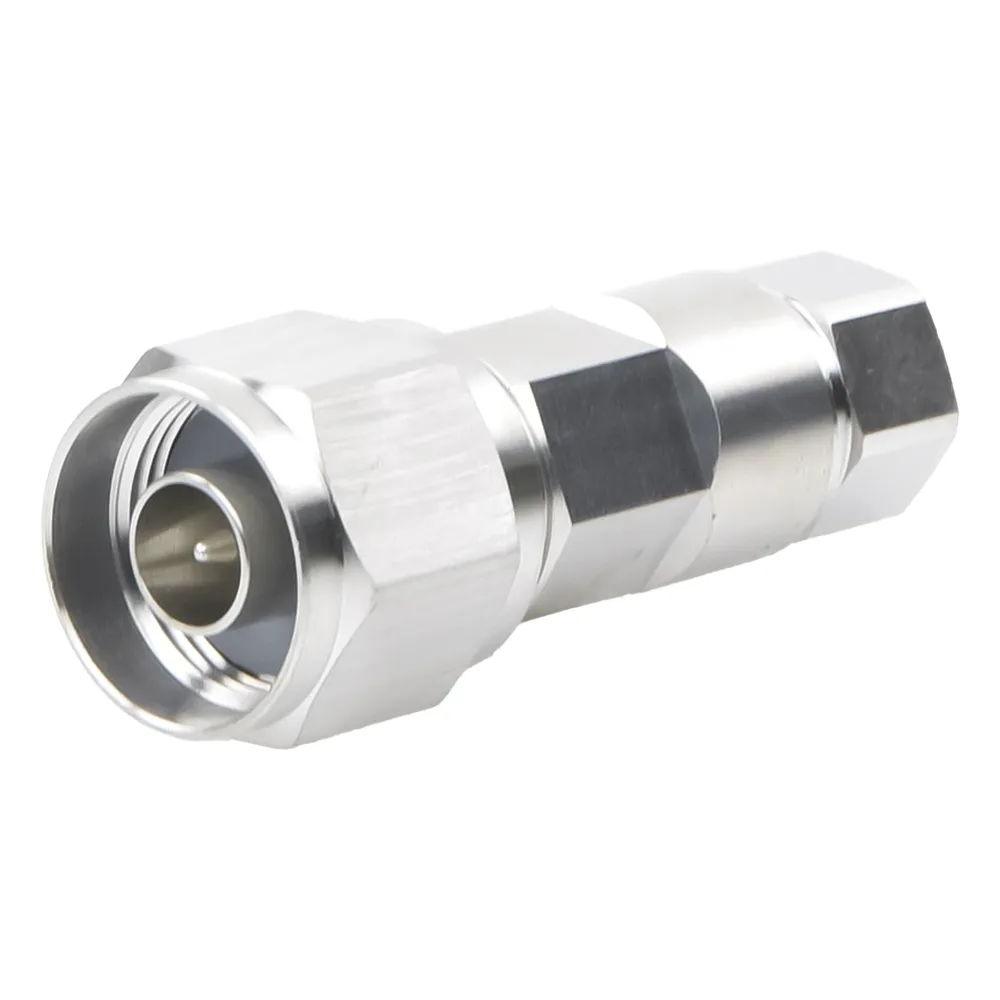

Conector N Macho para cable FSJ1-50A

SKU
F1TNM-HC
  • Interface: N Macho
  • Estilo: Derecho
  • Marca: HELIAX®
  • Angulo de montaje: Derecho
  • Impedancia de connector: 50 ohm
  • Banda de frecuencia de funcionamiento: 0 – 18000 MHz
  • Impedancia de cable: 50 ohm
  • 3ra Orden IMD, typica: -116 dBm a 910 MHz
Publicidad
Preguntar por WhatsApp
  • Garantía por escrito
  • Instalación y configuración
  • Facturamos

Especificaciones Generales

  • Interface: N Macho
  • Estilo: Derecho
  • Marca: HELIAX®
  • Angulo de montaje: Derecho

Especificaciones eléctricas

  • Impedancia de connector: 50 ohm
  • Banda de frecuencia de funcionamiento: 0 – 18000 MHz
  • Impedancia de cable: 50 ohm
  • 3ra Orden IMD, typica: -116 dBm a 910 MHz
  • 3ra Orden IMD metodo de prueba: 2 carriers de +43 dBm
  • RF voltaje de operación, máximo (vrms): 565.00 V
  • CD prueba de voltaje: 1600 V
  • Resistencia del contacto externo, máximo: 0.25 mOhm
  • Resistencia del contacto interno, máximo: 1.00 mOhm
  • Resistencia del aislamiento, mínimo: 5000 MOhm
  • Poder promedio: 0.4 kW a 900 MHz
  • Pico de poder, máximo: 6.40 kW
  • Blindaje effectivo: -110 dB


Para cables coaxialesFSJ1-50A

Herramientas recomendadas:

  • MCPT-1412 -- Herramienta manual para preparar cable Heliax.
