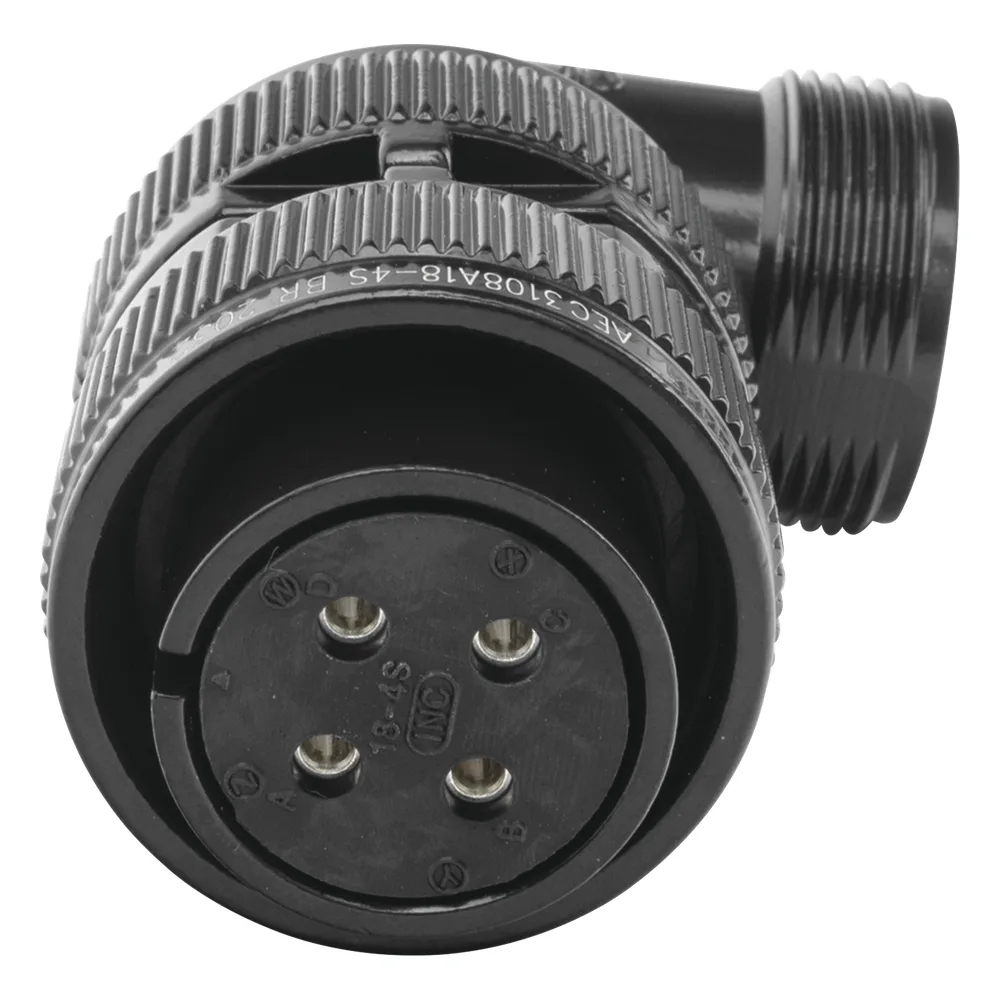

Conector Plug en Ángulo Recto de 4 Contactos Hembra Soldables para Radio de Locomotora.

Características Técnicas

• Tipo de Conector: Ángulo Recto de 4 Contactos Hembra
• Especial para Cable: AWG 14-12
• Modo de Ensamble: Terminal Soldable
• Cuerpo: Plateado en Negro
• Contacto Central: Estañado
• Aislante Dieléctrico: Delrin

Especificaciones Mecánicas

• Ángulo: 90 grados
• Tamaño: 8S a 40 (según estándar MS3108A)
• Clase de Tolerancia: 2B
• Hueco para Cable: .045 diámetro mínimo
• Tipo de Rosca: Vea tabla de dimensiones

Dimensiones (pulgadas)

• 8S: .5000-28UNEF
• 10S: .6250-24NEF
• 10SL: .6250-24NEF
• 12S: .7500-20UNEF

Clasificaciones de Tamaño

• 14-16: .8750-20UNEF
• 18-20: 1.0000-20UNEF a 1.2500-18NEF
• 22-24: 1.3750-18NEF a 1.5000-18NEF
• 28-40: 1.7500-18NS a 2.5000-16UN

Notas de Instalación

• Todas las perforaciones para alivio de cable tienen un diámetro mínimo de .045
• Para datos de soldadura, ver página 67 del manual
• Para completar el número de orden, ver 'cómo ordenar' página 70
