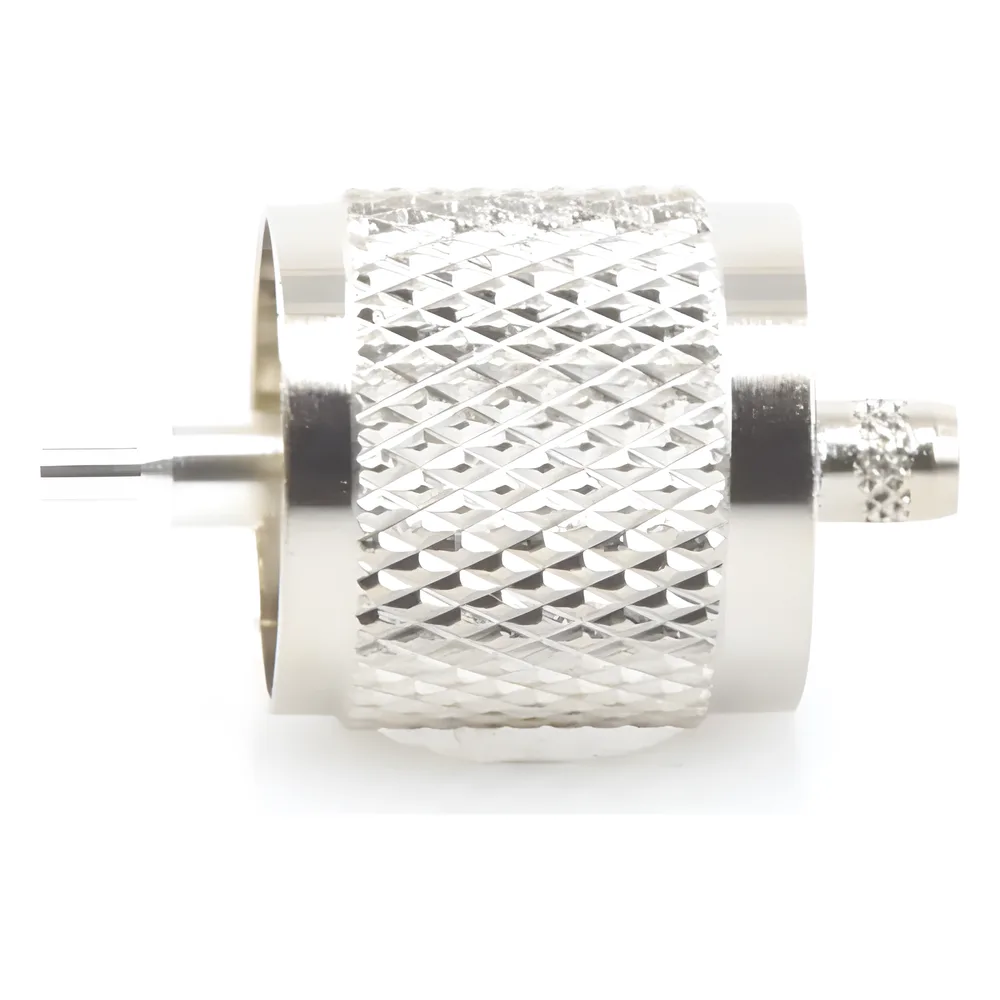

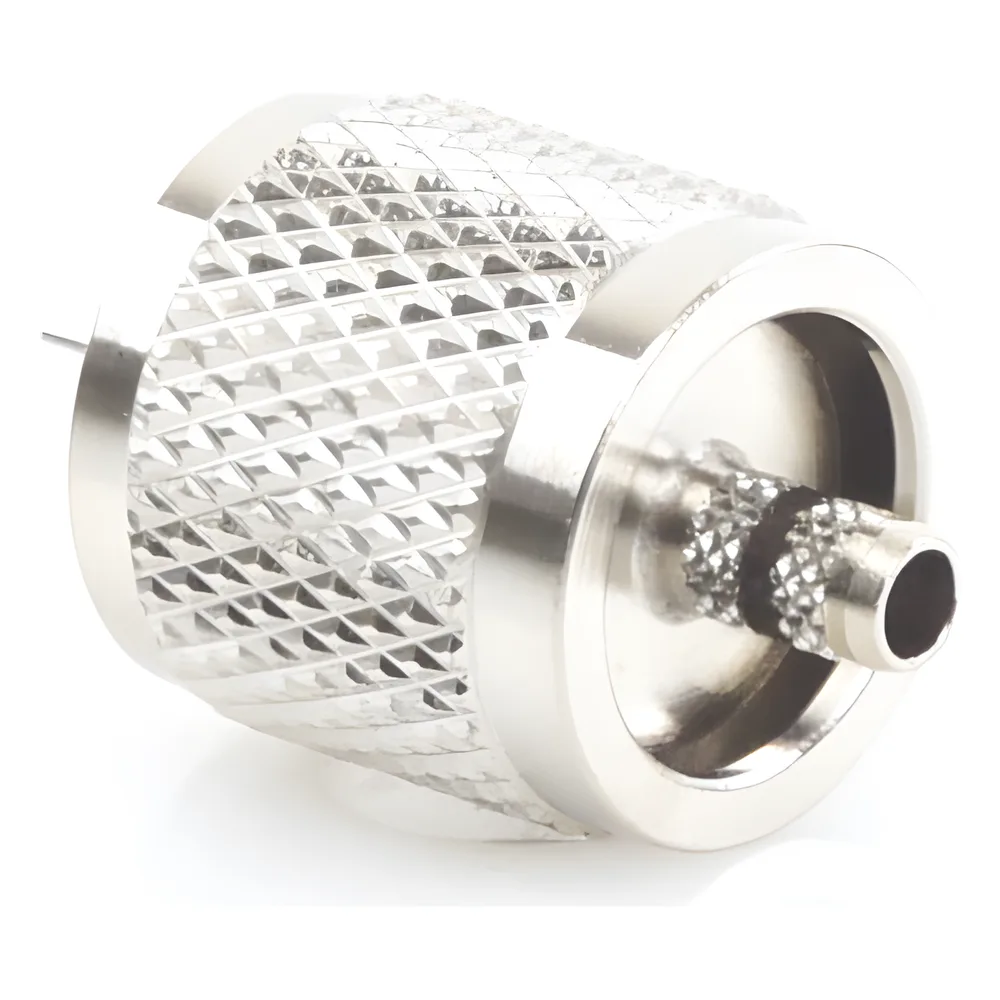

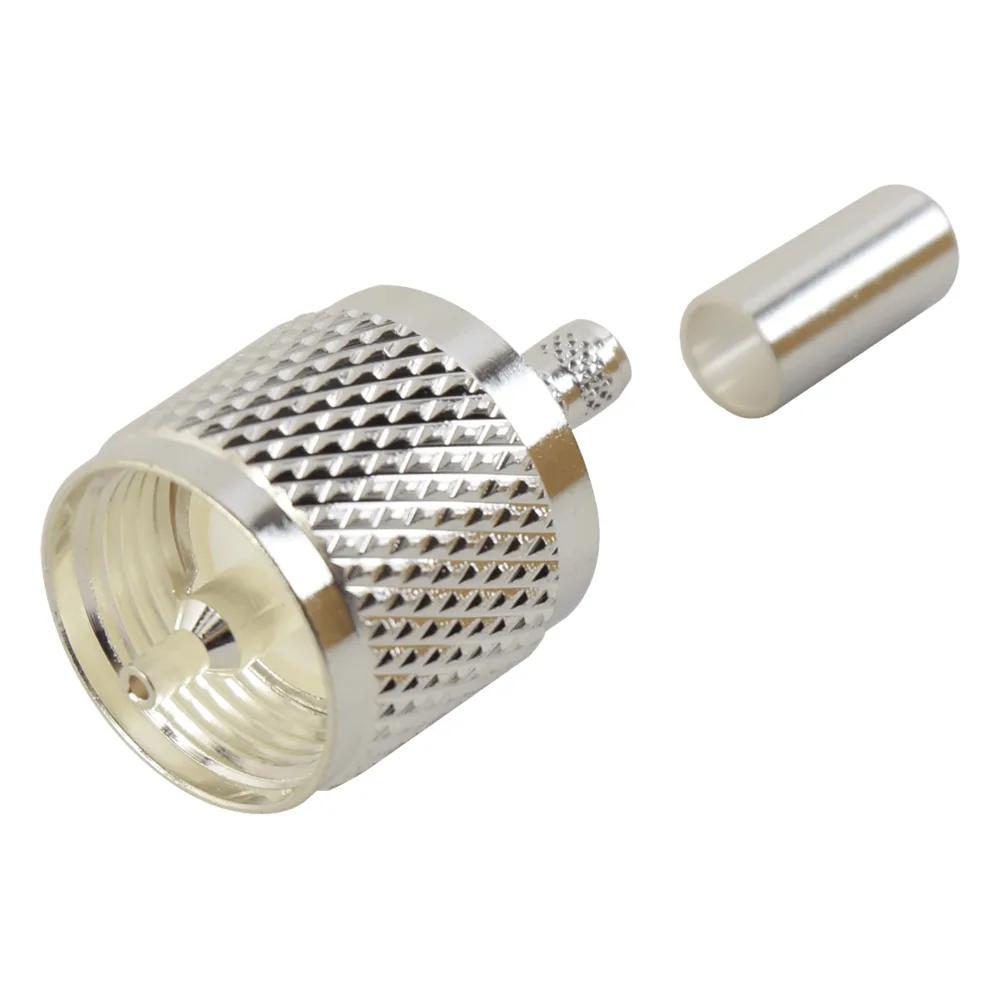

Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.

Descripción General

El RFU-505 UHF MALE CRIMP es un conector macho tipo crimpado diseñado por RF Industries, Ltd. Este conector soporta hasta 500 VRMS de voltaje de trabajo y opera en un rango de frecuencia de 0 a 300 MHz. Sus componentes están elaborados con materiales de alta calidad como el latón con acabado niquelado y un contacto de plata que garantizan durabilidad y eficiencia en aplicaciones eléctricas.

• Especial para Cable: RG-58/U, RG142/U

Especificaciones Técnicas

• Tipo de Conector: UHF macho tipo crimpado
• Voltaje de Trabajo: 500 VRMS a nivel del mar
• Rango de Frecuencia: 0 - 300 MHz
• Cuerpo de Latón niquelado
• Contacto de Plata
• Dieléctrico de Plástico ABS

Funcionalidades

• Conector robusto ideal para aplicaciones UHF
• Diseño crimpado para facilidad de conexión
• Alta resistencia y tolerancia a entornos adversos

Especificaciones Avanzadas

• Longitud Total: 1.330 pulgadas [33.78 mm]
• Diámetro del Dieléctrico: 0.212 pulgadas [5.38 mm]
• Diámetro Exterior de la Férula: 0.325 pulgadas [8.25 mm]
• Longitud de Inserción del Contacto: 1.213 pulgadas [30.81 mm]

Aplicaciones y Casos de Uso

• Telecomunicaciones RF
• Instalaciones de Antenas
• Sistemas de Frecuencia Ultra Alta

Para cables coaxiales LP-195, RG-58/U, RG-142, LP142, LMR-195, CNT-195

Herramientas recomendadas:

• CCT-03 -- Herramienta de corte

• CST-195 -- Herramienta para preparar el cable

• CT-240/195 -- Pinzas para plegar anillo de conector
