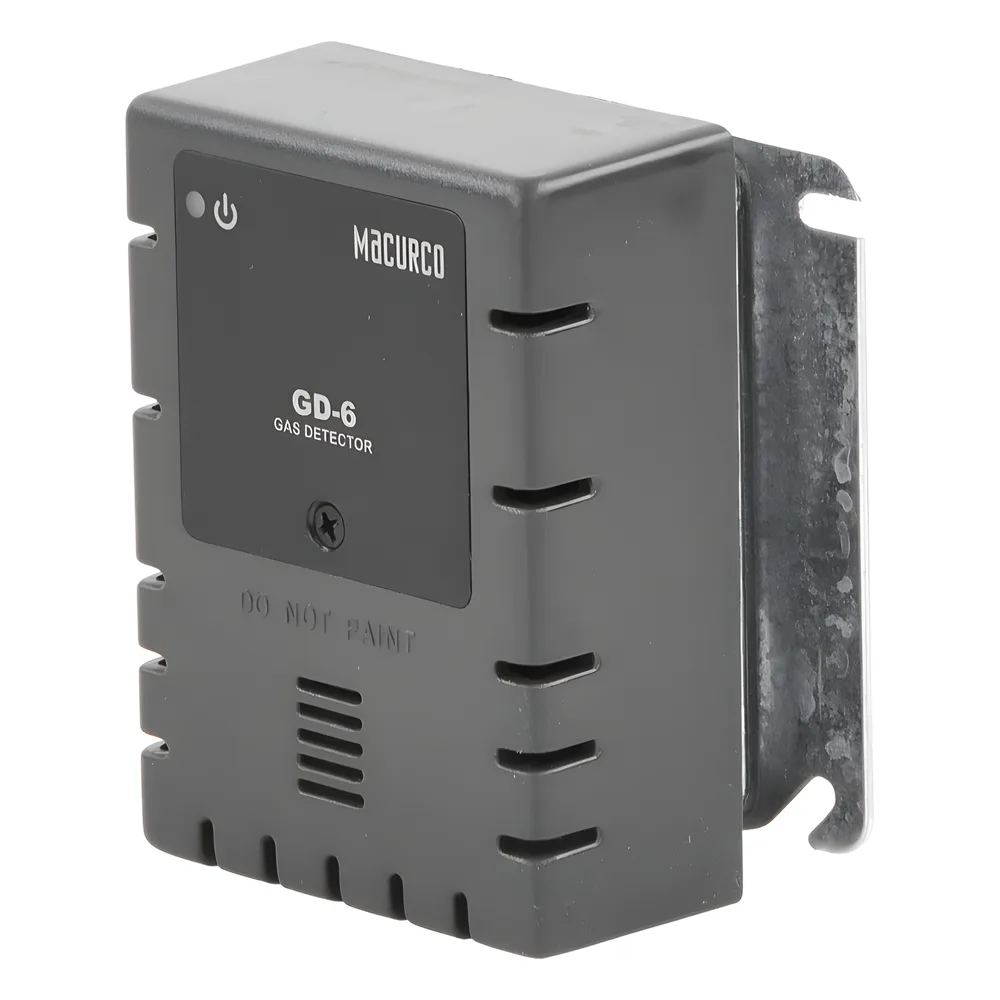

Detector, Controlador y Transductor de Metano (GN), Propano (LP) o Gas Hidrógeno (uso comercial)

MACURCO · GD-6 · Detector de gas combustible

Un detector. Tres gases. Respuesta inmediata.

El GD-6 vigila metano, propano o hidrógeno de forma continua, con sensor catalítico de 0 a 50% LEL y respuesta en 5 segundos o menos. Sus dos relevadores integrados activan ventilación y alarma sin depender de un panel externo.

0-50% Rango de detección LEL ≤5 s Respuesta del sensor 2 Niveles de alarma ajustables 5 A Relevador de ventilador SPDT 4-20 mA Salida estándar 5 años Vida útil del sensor

Selección de gas

Un detector. Tres gases. Sin comprar de más.

Cada sitio maneja un gas distinto, y comprar un detector por cada uno encarece el proyecto. El GD-6 se configura desde su propia pantalla para detectar metano (CH4) de gas natural, propano (C3H8) de LP o hidrógeno (H2). Llega calibrado de fábrica y listo para montar.

Respuesta automática

Al 10% LEL ventila. Al 20%, alarma.

Una fuga silenciosa se convierte en atmósfera explosiva si nadie actúa a tiempo. El GD-6 dispara su relevador de ventilador SPDT de 5 A al 10% LEL, ajustable de 3 a 20%, y el relevador de alarma de 0.5 A al 20% LEL, ajustable en 5, 10, 15 o 20%. Ambos setpoints se cambian desde el detector, sin herramientas.

Integración BMS

4-20 mA de serie. Modbus y BACnet cuando los necesites.

Integrar detección de gas a un sistema de administración de edificio no debería obligarte a rediseñar el cableado. El GD-6 reporta su lectura por salida analógica 4-20 mA estándar; con el adaptador MRS-485 lo hace por Modbus RTU y con el BRS-485 por BACnet MSTP, directo a tu BMS.

Sistema supervisado

Si el detector falla, el sistema lo sabe.

Un detector mudo es un riesgo invisible. El diseño supervisado del GD-6 activa ventilador y alarma ante cualquier falla del equipo, y su interfaz local permite configurar, probar y verificar sin herramientas extra.

• Pantalla LED de 3 caracteres para configuración y pruebas en sitio
• LED multicolor de estatus y zumbador integrado
• Calibración en campo con el Cal-Kit 1 de Macurco

Aplicaciones

Hecho para donde el gas trabaja todos los días.

Cuartos de calderas

Monitoreo continuo donde el gas natural opera a diario.

Carga de baterías

Hidrógeno desprendido en carga, detectado a tiempo.

Almacenes y bodegas

Propano y gas natural bajo control en patios de maniobras.

Rellenos y servicios

Metano vigilado en rellenos sanitarios e instalaciones de servicio.

Especificaciones

Todos los datos. Sin adornos.

Detección

Gases detectables Metano (CH4), propano (C3H8) o hidrógeno (H2), seleccionable Sensor Celda catalítica, vida útil de 5 años Rango de medición 0 a 50% LEL Respuesta 5 segundos o menos Niveles de alarma 2 niveles: 10% y 20% LEL por defecto, ajustables en campo Calibración De fábrica; en campo con Cal-Kit 1

Salidas y eléctricas

Salida analógica 4-20 mA proporcional a la concentración de gas Comunicaciones opcionales Modbus RTU con adaptador MRS-485; BACnet MSTP con adaptador BRS-485 Relevador de ventilador SPDT 5 A, activación ajustable de 3 a 20% LEL (10% por defecto) Relevador de alarma 0.5 A (NC), ajustable en 5, 10, 15 o 20% LEL (20% por defecto) Consumo 3 W máximo

Físicas y ambiente

Dimensiones 114 x 102 x 54 mm (4.5 x 4 x 2.125 in) Gabinete Policarbonato, IP42 Temperatura de operación -10 °C a 50 °C Humedad 0 a 90% RH sin condensación Montaje Caja eléctrica estándar de 4 x 4 in

Cumplimiento y soporte

Certificación Listado UL Sistema Supervisado: una falla del detector activa ventilador y alarma Garantía 2 años limitada Documentación Ficha técnica, manual y guía rápida en la sección Recursos

MACURCO GD-6

Detección continua. Respuesta automática.

Montaje directo en caja eléctrica de 4 x 4 in, listado UL y garantía limitada de 2 años. La ficha técnica, el manual y la guía rápida permanecen disponibles en la sección Recursos del producto.
