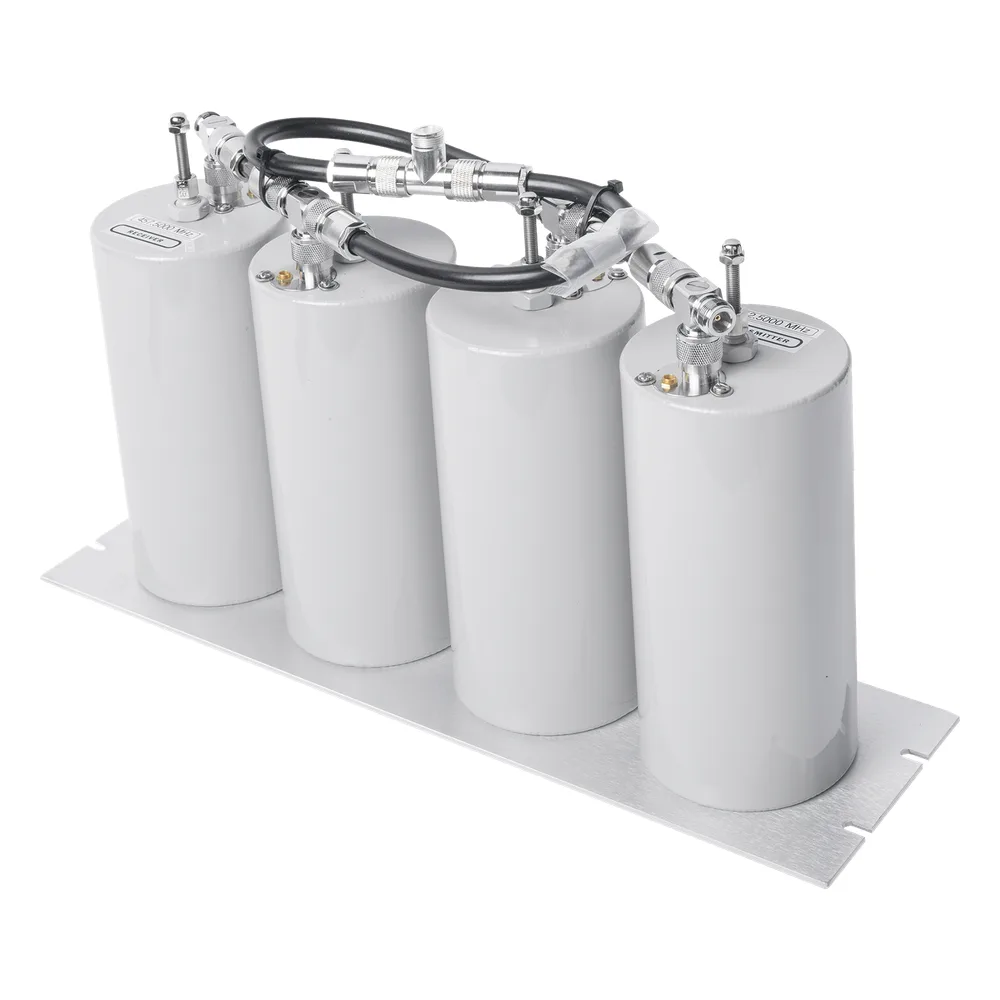

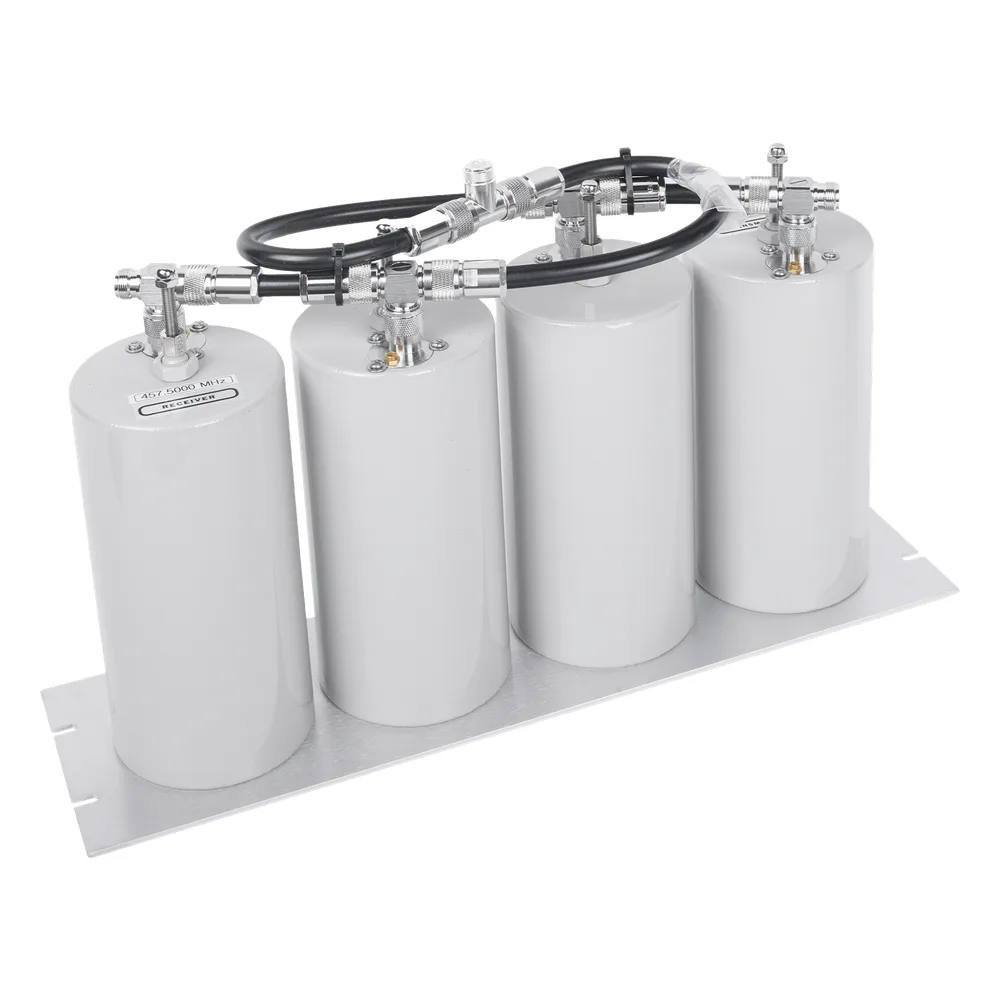

Duplexer Pasa Banda-Rechazo de Banda, 400-470 MHz, 4 Cavidades (4"Dia.) 5 MHz, 250 Watt, N Hembra

Características Principales

• Rango de Frecuencia: 400-470 MHz
• Aislamiento TX-RX: 90 dB @ 5 MHz
• Pérdida por Inserción: 1.0 dB
• Potencia Máxima: 250 W
• Conectores: N Hembras

Especificaciones Eléctricas

• Rango de Frecuencia: 400-470 MHz
• Separación TX/RX (min): 5 MHz
• Potencia Máxima: 250 W
• Pérdida por Inserción: 1.0 dB
• Aislamiento TX-RX (min): 75 dB @ 5 MHz
• Aislamiento TX-RX (min): 60 dB @ 3 MHz
• Supresión de Armónicos TX: 75 dB
• Protección RX: 90 dB
• VSWR (máx): 1.5:1
• Rango de Temperatura: -30°C a +70°C

Especificaciones Mecánicas

• Número de Cavidades: 4 (4' diámetro x 8' largo)
• Dimensiones (Alto x Ancho x Fondo): 133 x 483 x 267 mm
• Montaje: Panel de 19'
• Conectores: N Hembras
• Acabado: Pintura epóxica gris
• Peso Neto: 4.5 kg
• Peso de Envío: 6.8 kg

Características de Diseño

• Diseño de cavidades pasivas para alta protección TX a RX
• Cables RG-214 Mil-Spec para interconexiones
• Materiales de alta durabilidad con contactos de cobre berilio
• Tornillos de ajuste Invar para estabilidad térmica
• Sistema de bloqueo positivo para ajustes en campo
• Todas las especificaciones probadas con frecuencias especificadas por cliente

Aplicaciones

• Sistemas de comunicación UHF de alta densidad
• Estaciones base con requerimientos de aislamiento crítico
• Instalaciones donde se requiere alta protección contra ruido y estática
• Sistemas donde se combina señal de dos transmisores a una antena
• Recepción con protección contra desensibilización
