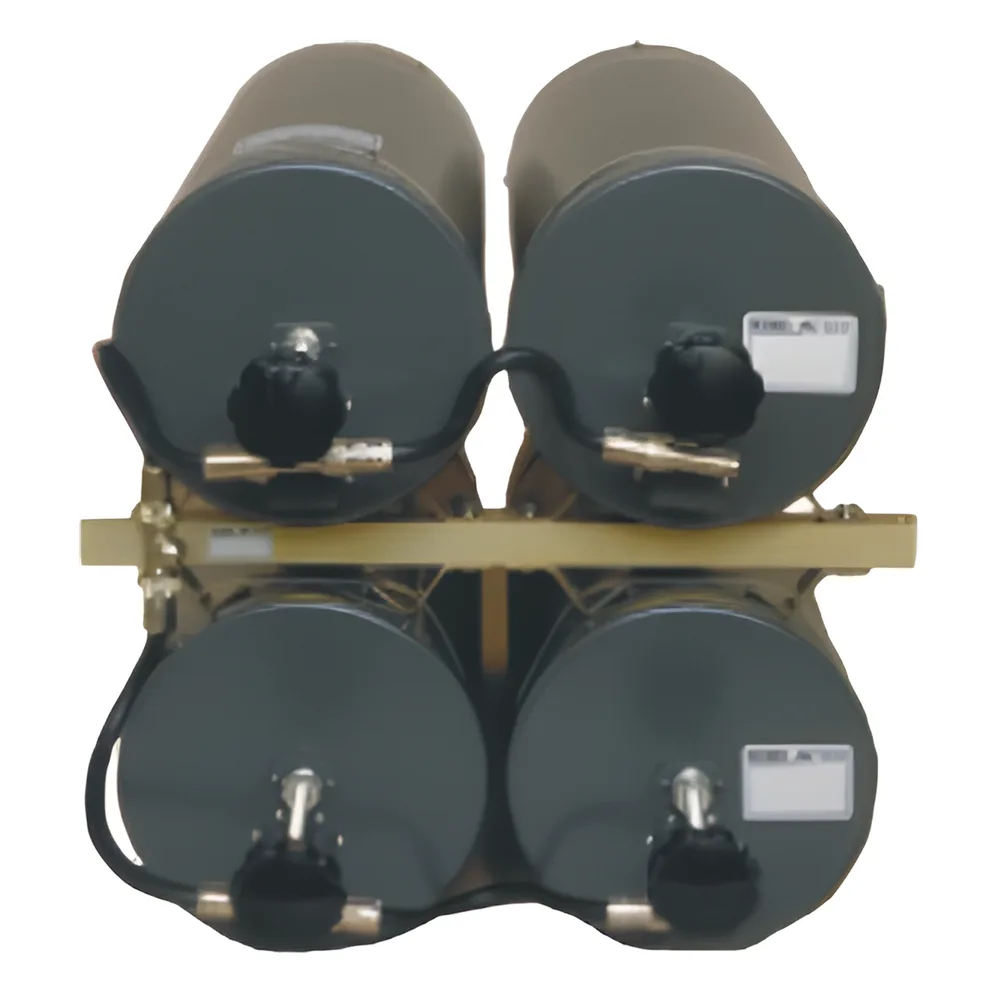

Duplexer WACOM-TX/RX para 150-158 MHz, 4 Cavidades.

Características Principales

• Rango de Frecuencia: 150-158 MHz
• Cavidades: 4 (5')
• Separación TX-RX (Min.): 600 kHz
• Pérdida por inserción: 1.5 dB
• Aislamiento: 80 dB (@ 600 kHz)
• VSWR (máx.): 1.3:1
• Potencia: 200 W
• Peso: 11 Kg

Especificaciones Eléctricas

• Aislamiento a 2.0 MHz: 80 dB
• Atenuación a frecuencia TX/RX: 80 dB (@ 600 kHz)
• Atenuación a 2.0 MHz: 90 dB
• VSWR: 1.3:1 (máx.)
• Rango de temperatura: -30° a +60°C

Especificaciones Mecánicas

• Dimensiones: 787 x 483 x 280 mm
• Conectores: UHF hembra (opcional tipo N)
• Acabado: Esmalte negro
• Peso neto: 24 lbs (11 kg)
• Peso de envío: 32 lbs (14.5 kg)

Configuración BpBr Circuit®

• Circuito de acoplamiento patentado
• Respuesta de paso banda en frecuencia de paso
• Notch profundo y amplio en frecuencia de rechazo
• Válido para separaciones cercanas o amplias

Conexión y Terminación

• Cables doble blindaje obligatorio
• Disponible kit de cables de interconexión
• Opcional gabinete IC-224118
• Dimensiones gabinete: 18.5' x 22.5' x 41'
