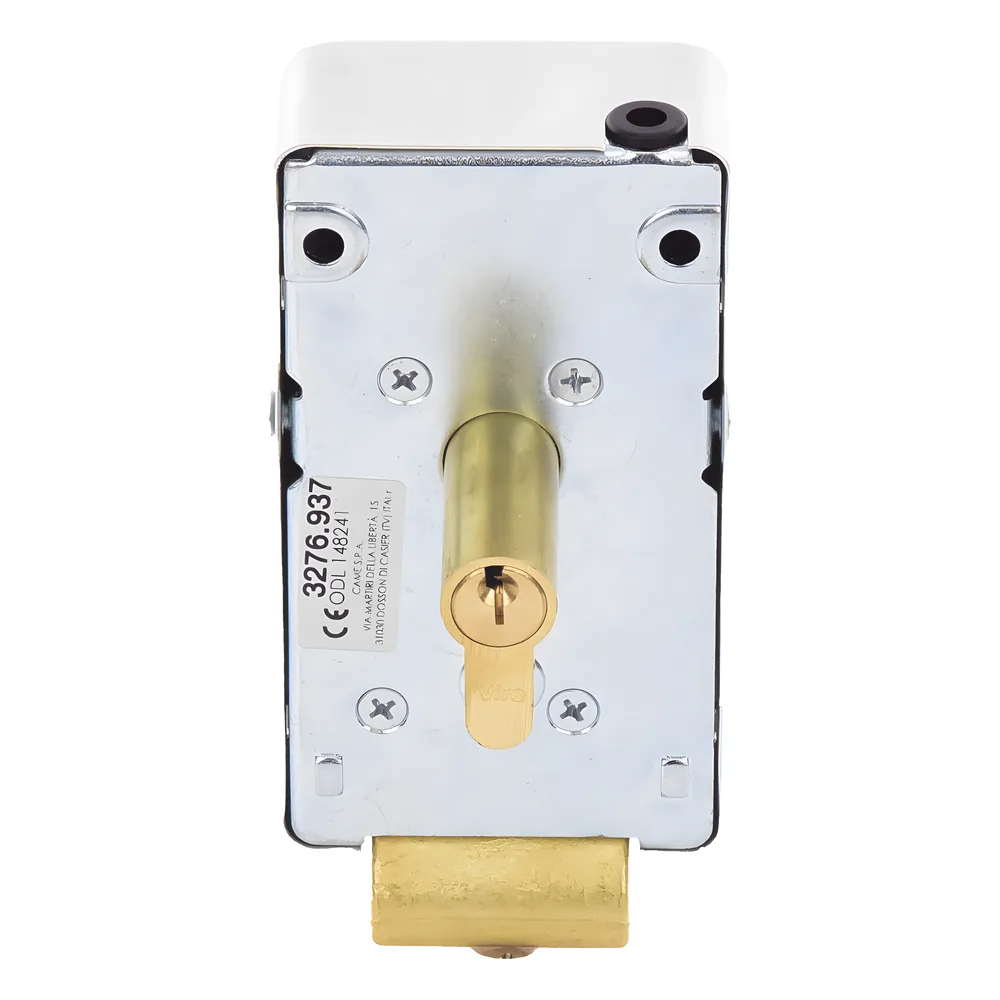

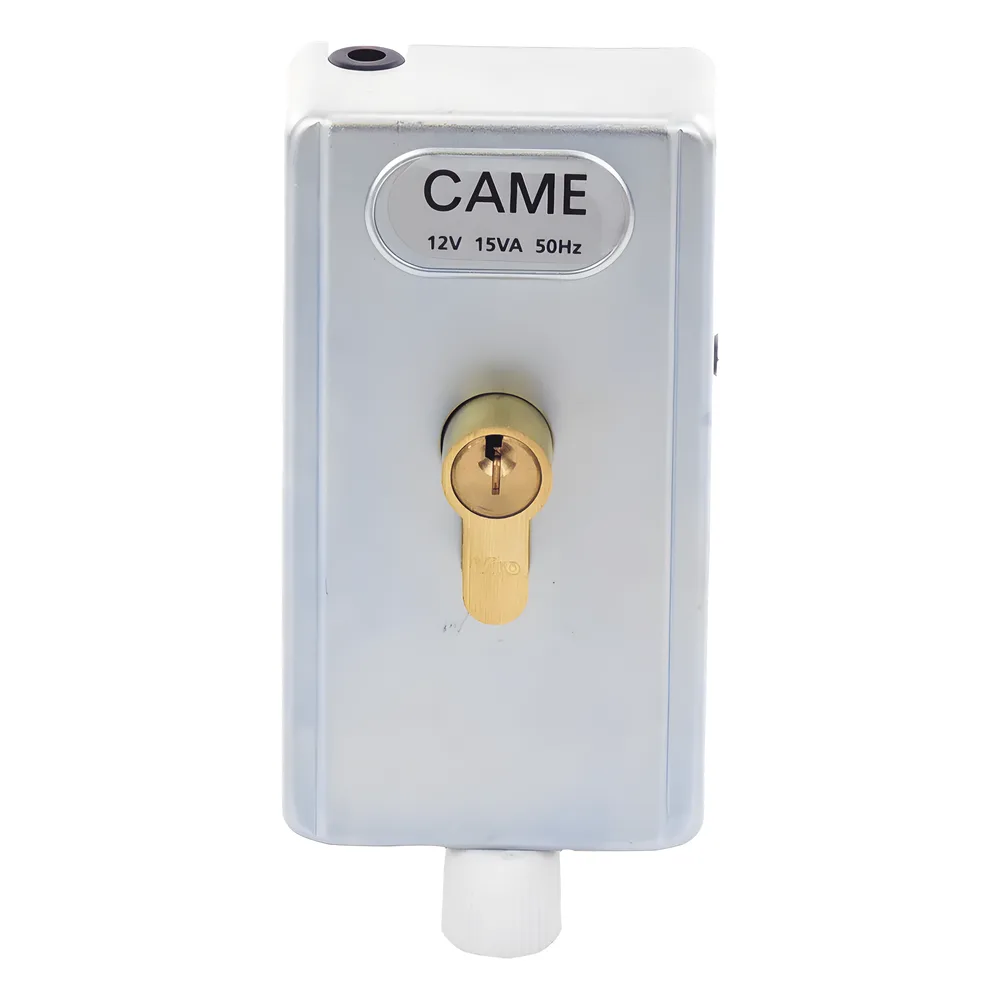

Electrocerradura Para Motores Abatibles CAME

Características Principales

• Compatible con motores abatibles de CAME
• Alta seguridad con sistema de bloqueo interno
• Funcionamiento a 24 V para eficiencia energética
• Apto para uso intensivo en exteriores
• Incluye receptor y mando a distancia

Especificaciones Técnicas

• Tensión de alimentación: 24 V AC/DC
• Consumo: 15 VA
• Clase de protección: IP44
• Clase de aislamiento: Clase III
• Dimensiones: 124 x 85 mm

Componentes del Sistema

• Puente rectificador ❶
• Bornero de la electrocerradura ❷
• Bornero del cuadro de mando CAME ❸
• Placa con visera ❹
• Cerradero de suelo ❺
• Tapa de electrocerradura ❻

Condiciones de Instalación

• Usar la placa con visera como plantilla para instalar la electrocerradura
• Para LOCK82 utilizar la tapa para marcar el perfil del cilindro
• Dejar 4 mm entre el cerradero de suelo y la electrocerradura
• El puente rectificador debe ir ubicado dentro del cuadro de mando

Normas de Seguridad

• No tirar al medio ambiente
• Los componentes electrónicos deben ser reciclados según normativa local
• Verificar las normas vigentes en el lugar de instalación

Notas de Instalación

• La distancia entre el cerradero y la electrocerradura debe ser 4 mm
• El puente rectificador debe ir siempre dentro del cuadro de mando
• La electrocerradura debe ser instalada siguiendo las instrucciones del manual
