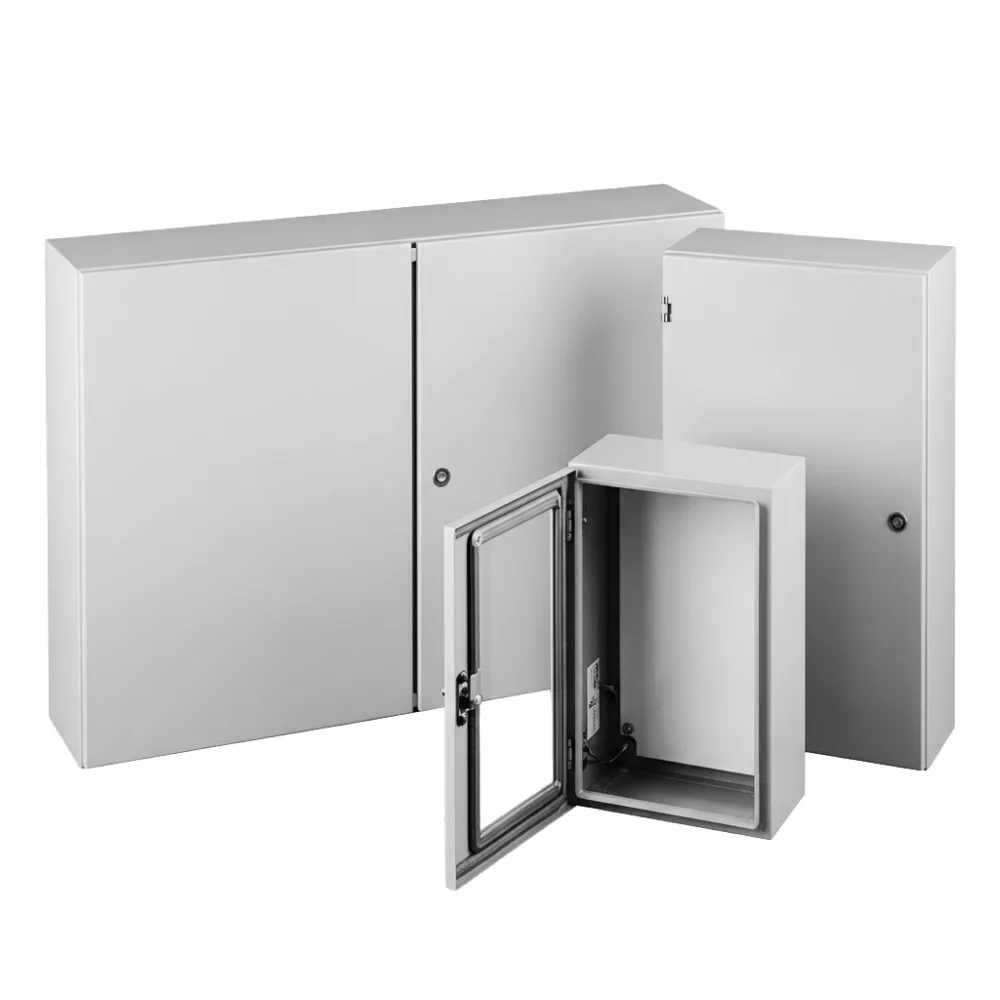

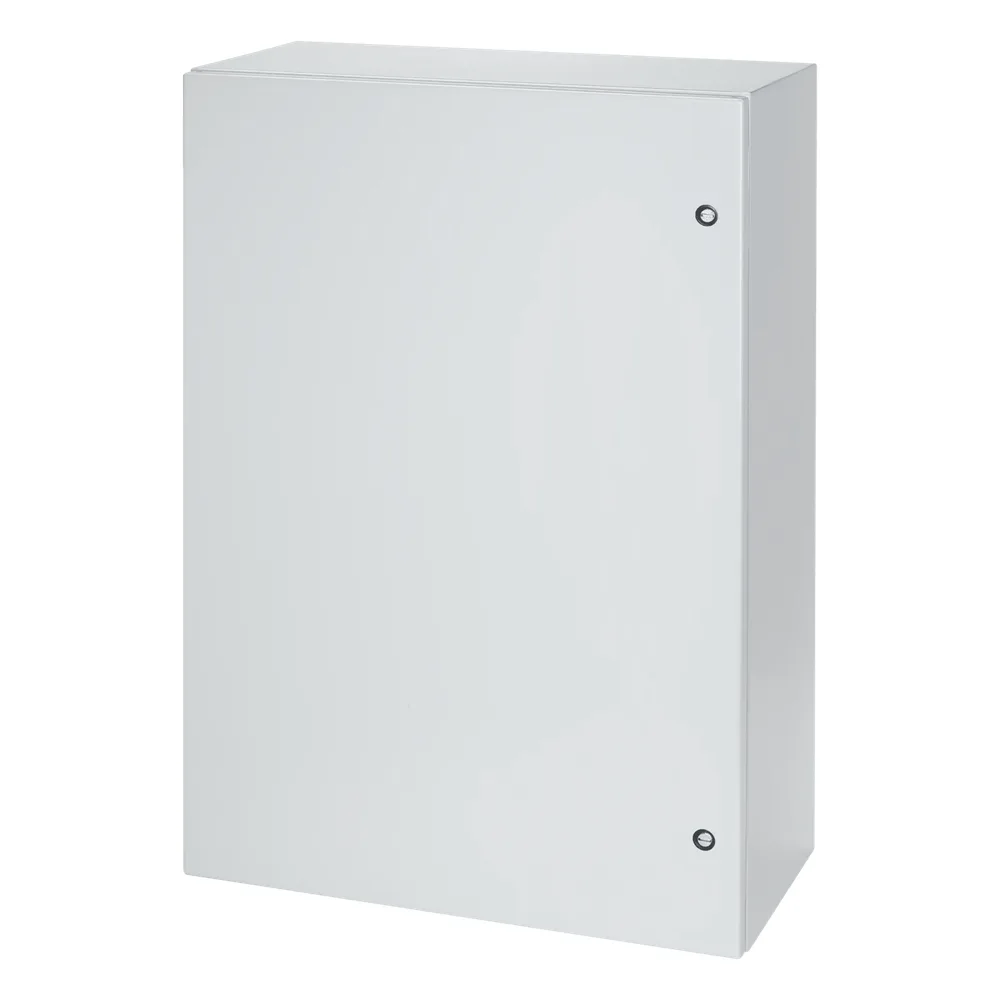

Gabinete Eléctrico de Control (Línea Concept) de 508x508x203 mm NEMA 4/12, Acero Color Gris Claro

Concept modelo: CSD24248LG

Gabinete Eléctrico de Control de puerta sencilla con dimensiones 508 x 508 x 203 mm, fabricado en acero dulce con acabado en polvo color gris claro RAL 7035. Diseñado con estilo aerodinámico y cierres de cuarto de vuelta al ras que proporcionan un acabado estético y duradero. Certificado cUL según CSA C22.2 No. 94, tipo 4, 12 con número de archivo E61997, además de cumplir con estándares NEMA/EEMAC Tipo 4, 12, 13 y protección IP66 según IEC 60529. La puerta se abre 210 grados gracias al reducido ancho de la brida del cuerpo, incorpora bisagras ocultas para apariencia limpia y sistema de cierre de tres puntos en gabinetes mayores a 42 pulgadas.

Características Generales

• Altura: 508 mm
• Anchura: 508 mm
• Fondo: 203 mm
• Material: Acero dulce
• Acabado: Polvo recubierto
• Color: Gris claro
• Código de color: RAL 7035
• Grosor del cuerpo: 1.52 mm
• Grosor de puerta: 1.9 mm
• Montaje: 470 x 470 mm
• Cantidad de cierres: 2
• Tipo de cierre: Cuarto de vuelta

Certificaciones y Estándares

• Certificación cUL: CSA C22.2 No. 94; Type 4, 12; File No. E61997
• NEMA/EEMAC: Tipo 4, 12, 13
• Protección IP: IP66 según IEC 60529

Características Estructurales

• Costuras de soldadura continuas y pulidas
• Puertas esquinadas
• Pinzas de bisagra fáciles de quitar e instalar
• Pernos sin rosca y sujetadores en la puerta
• Apertura de puerta 210 grados
• Brida de chasis externa
• Pernos de montaje en panel
• Orificios de montaje en parte posterior
• Puerta desmontable con bisagras ocultas
• Empaque de espuma de una sola pieza
• Cerrojos ranurados de cuarto de vuelta
• Dispositivo de alineación de puerta
• Perno de conexión para puesta a tierra
• Previsión para bolsillo para datos termoplástico
• Kit de herrajes con tuercas de montaje de panel
• Instrucciones de instalación incluidas
• Sistema de cierre de tres puntos

Información Técnica

• Bisagras: 4 bisagras en gabinetes de 60 pulgadas
• Montaje en pared: Soporte externo opcional
• Compatibilidad: Paneles Concept opcionales
• Clip: Clip de captación integrado
• Puesta a tierra: Provisión en cuerpo y puerta
• Sellado: Arandelas de sellado incluidas
