Kit de Comprobador de Cableado y Red Ethernet Industrial LinkIQ / Rendimiento hasta 10 Gb/s / Adaptadores M12X M12D M8D / Sonda IntelliTone Pro 200 / PoE bajo carga hasta Clase 8 90 W / Diagnóstico de Switch IP Puerto VLAN y Ping / Gestión con LinkWare

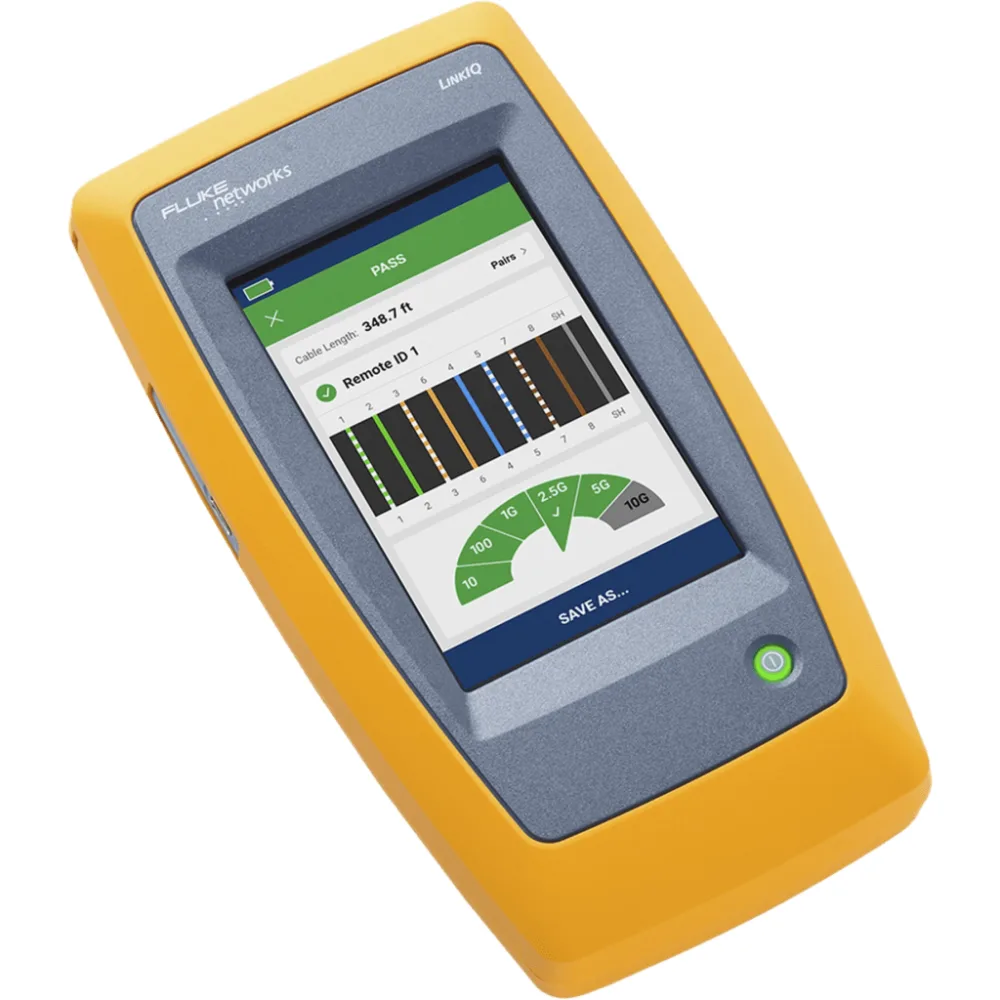

FLUKE NETWORKS LinkIQ™: LIQ-KIT-IE

El kit de comprobación LinkIQ LIQ-KIT-IE de Fluke Networks verifica el rendimiento del cableado Ethernet industrial hasta 10 Gb/s y resuelve problemas de conectividad en redes industriales. Valida el rendimiento del cable mediante mediciones basadas en frecuencia, con distancia al fallo y mapa de cableado completo del cable bajo prueba. Su kit de adaptadores industriales identifica pares mal cableados y pares divididos en terminaciones RJ45, M12X, M12D y M8D compatibles con EtherNet/IP, PROFINET, EtherCAT y otros protocolos de Ethernet industrial. Incluye la sonda IntelliTone Pro 200 para localización de cables y las identificaciones remotas del 1 al 7 para pruebas unipersonales en múltiples puntos. Realiza diagnósticos del switch más cercano —nombre, dirección IP, número de puerto, VLAN, velocidades de datos y ping—, detecta y prueba la alimentación PoE bajo carga hasta Clase 8 (90 W) y gestiona resultados con LinkWare™ PC.

El Equipo Incluye

• Comprobador LinkIQ con adaptador multiconector
• Correa magnética
• Identificaciones remotas RJ45 #1 a #7
• Sonda IntelliTone Pro 200
• Guía de referencia rápida
• Cable USB-C a USB-A
• Cable de carga
• Patch cord Cat 6A
• Patch cord RJ45 macho a RJ45 hembra
• Patch cord RJ45/M12X
• Patch cord RJ45/M12D
• Patch cord RJ45/M8D
• Adaptador modular RJ45/11
• Correa para colgar con soporte para identificaciones remotas
• Bolsa de viaje

Especificaciones Técnicas

Diagnósticos de Red

Protocolos de diagnóstico

• Protocolo de descubrimiento de la capa de enlace (LLDP)
• Protocolo de descubrimiento de Cisco (CDP)
• Pulsos de enlace rápido (FLP)

Diagnósticos de dispositivo más cercano

• Nombre del switch
• Dirección IP del switch
• Número del puerto
• Nombre de la VLAN
• Velocidades de datos anunciadas
• Dúplex anunciado
• Ping para verificar conectividad TCP/IP

Power over Ethernet

• Detección y prueba de PoE bajo carga hasta Clase 8 (90 W)
• Pares utilizados, potencia y clase disponibles
• Autenticación 802.1x
• Luz de puerto intermitente

Prueba de Cable

Rendimiento

• Califica el cableado de 10BASE-T a 10GBASE-T (10 Mb/s a 10 Gb/s)
• Mediciones basadas en frecuencia según estándares IEEE
• Requisitos de rendimiento configurables con indicación de aprobado/reprobado

Longitud y mapa de cableado

• Medición de longitudes hasta 305 m (1000 ft)
• Distancia a fallos: circuitos abiertos, cortocircuitos y cable sin terminar
• Mapa completo de pares con identificación remota
• Identificación de pares mal cableados y pares divididos

Ethernet Industrial

• Terminaciones RJ45, M12X, M12D y M8D
• Compatible con EtherNet/IP, PROFINET y EtherCAT
• Generación de tonos analógicos y digitales
• Localizadores de oficina remota

Especificaciones Generales

Pantalla y batería

• Pantalla táctil capacitiva a color de 800 x 480
• Batería de iones de litio, 3.6 V, 6400 mAh
• Autonomía: 8 horas típicas
• Tiempo de carga: 4.5 horas
• Temperatura de carga: 0°C a +40°C

Físicas y gestión

• Dimensiones: 21.6 x 11.4 cm (8.5 x 4.5 in)
• Temperatura de operación: 0°C a 45°C
• Gestión de resultados e informes con LinkWare™ PC
