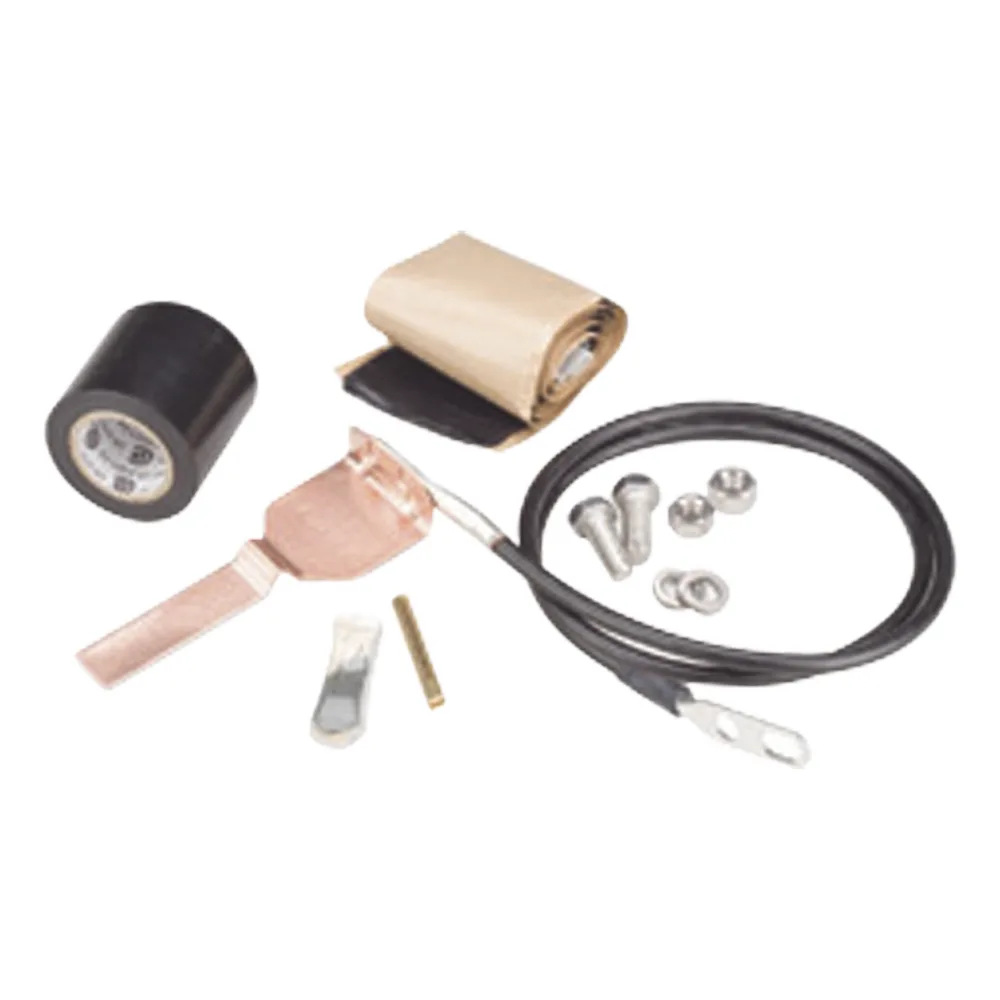

Kit de Puesta a Tierra HELIAX para Guía de Onda Elíptica 43

El Kit de Puesta a Tierra HELIAX de ANDREW es una solución profesional diseñada específicamente para guías de onda elípticas tamaño 43 (WR187/WG12/R48). Este kit proporciona una conexión a tierra de alta confiabilidad con capacidad para soportar picos de corriente de hasta 130,000 amperios, asegurando la protección contra descargas atmosféricas y la integridad del sistema de comunicaciones. Fabricado con materiales de cobre de alta calidad y certificado bajo estándares militares internacionales.

Características Principales

Características

• Capacidad de manejo de corriente: Soporta 130,000 amperios pico de corriente de sobrecarga
• Material del conductor de puesta a tierra: Cobre de alta conductividad
• Longitud del conductor: 609.6 mm (24 pulgadas)
• Rango de temperatura operativa: -40°C a +85°C (-40°F a +185°F)
• Certificación IP68 para inmersión completa y protección contra humedad
• Terminal tipo oreja de un orificio con tornillo de 3/8 pulgadas
• Cumple con estándares MIL-STD-188-124A para puesta a tierra, conexión y blindaje
• Incluye cinta de PVC de 2 pulgadas y cinta de caucho butílico de 24 pulgadas

Detalles Técnicos

Especificaciones

• Diámetro compatible máximo: 50.8 mm (2 pulgadas)
• Diámetro compatible mínimo: 49.022 mm (1.93 pulgadas)
• Longitud de remoción de cubierta máxima: 58.42 mm (2.3 pulgadas)
• Longitud de remoción de cubierta mínima: 55.88 mm (2.2 pulgadas)
• Tamaño de guía de onda: WR187 | WG12 | R48
• Material de la correa de puesta a tierra: Cobre
• Material del remache: Cobre
• Material del jacketing del conductor: PVC
• Color: Negro
• Peso bruto: 0.64 kg (1.411 lb)

Interfaces y Conectividad

• Tipo de conexión: Terminal tipo oreja de un orificio
• Tamaño de rosca: 3/8 pulgadas
• Método de fijación: Atornillado
• Adjunción de terminal: Fijada en fábrica
• Método de impermeabilización: Cinta butílica y cinta eléctrica
• Incluye hardware completo para instalación
