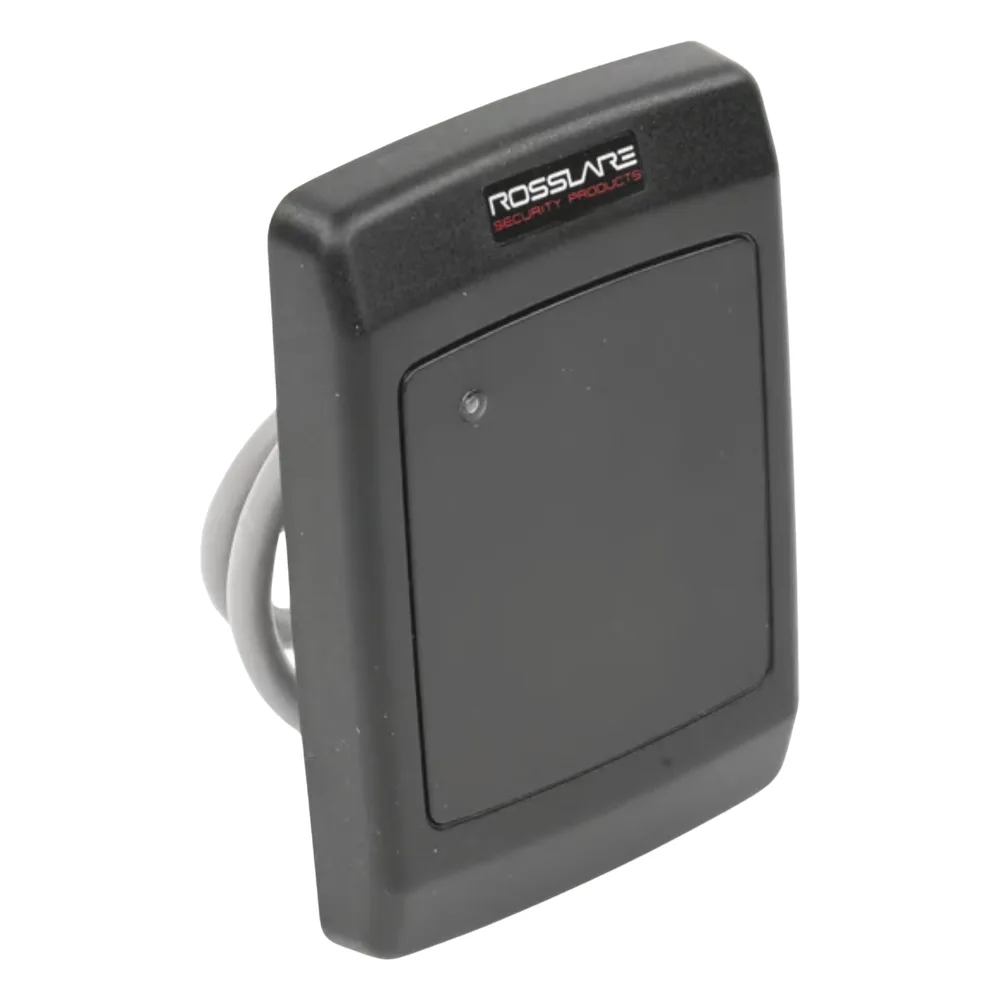

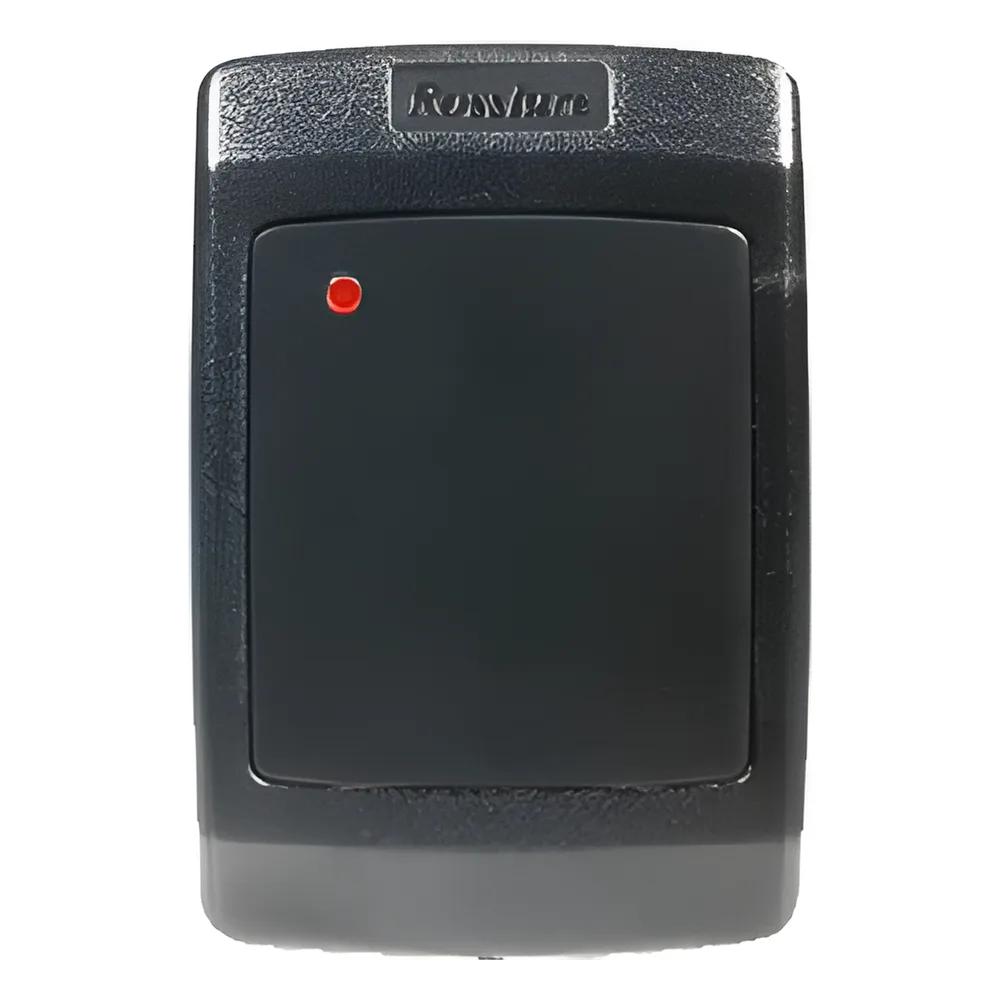

Lectora de Proximidad para Interior y Exterior.

Características Principales

• Salida Wiegand 26 bits para alta seguridad
• Rango máximo de lectura de 12 cm
• Alimentación 12 VCC, 100 mA
• Dimensiones compactas: 109.9 x 74.9 x 15 mm
• LED indicador bicolor y audio independiente

Especificaciones Eléctricas

• Tipo de alimentación: Lineal recomendado
• Tensión de operación: 5-16 VDC
• Corriente máxima: 100 mA
• Distancia máxima de cable: 150 metros
• Modulación RF: ASK
• Salida Wiegand: 26 bits

Características Físicas

• Dimensiones: 109.9 x 74.9 x 15 mm
• Peso: 60 g
• Protección: Totalmente hermético
• Instalación: Interior/Exterior
• Temperatura operación: -31°C a 63°C
• Humedad operación: 0-95% sin condensación

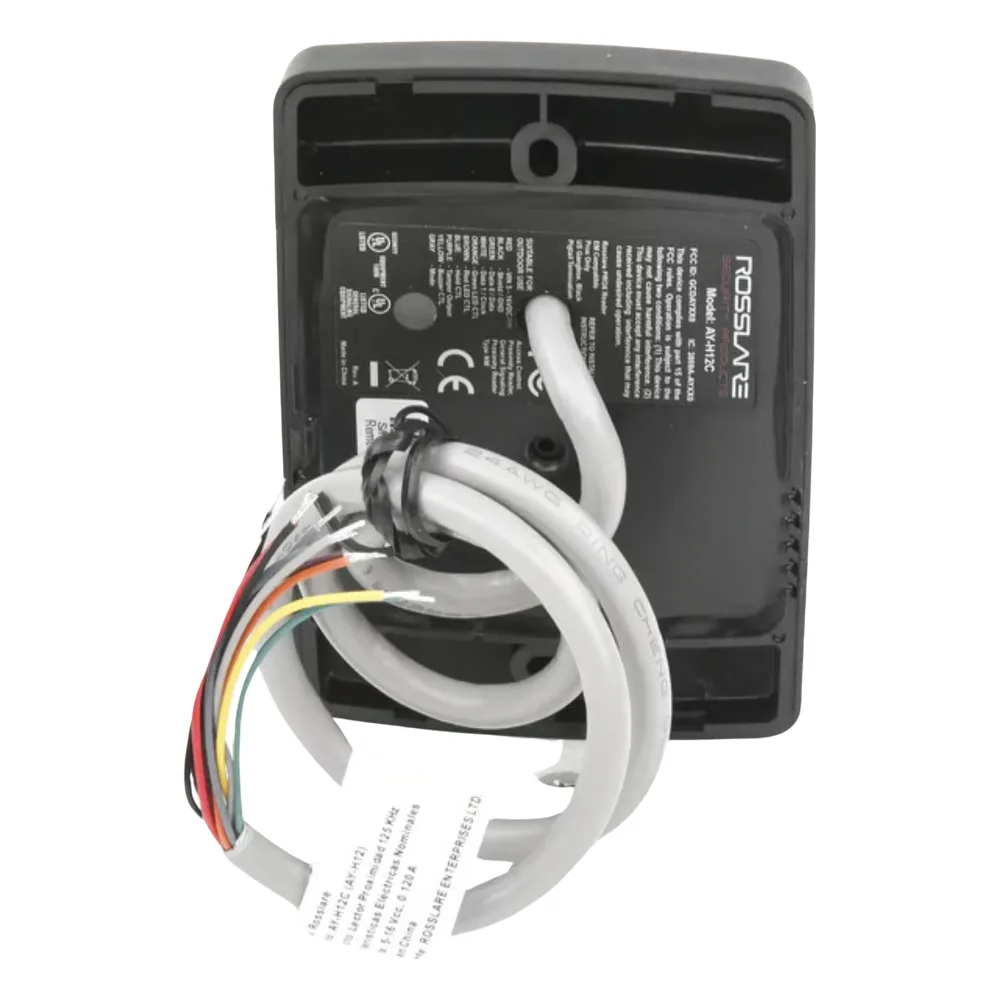

Conexiones

• Rojo: Alimentación +12V
• Negro: Tierra
• Blanco: Datos 1
• Verde: Datos 0
• Marrón: Control LED
• Morado: Tamper

Compatibilidad

• AC-015
• AC-115
• AC215
• AC-215IPL
• AC-225IPL
• AC425IPL
• AC525

Instalación

1. Preparar el cable de la lectora cortando la funda 1.25 pulgadas y pelar los cables 0.5 pulgadas
2. Preparar el cable del controlador cortando la funda 1.25 pulgadas y pelar los cables 0.5 pulgadas
3. Conectar los cables de la lectora con los del controlador según color
4. Si se utiliza salida de tamper, conectar el cable morado al controlador
5. Cortar y aislar todos los conductores no utilizados

Aprobaciones Regulatorias

• EE.UU.: UL 294 & FCC Parte 15B
• Europa: CE Listed

Distancias de Lectura

• AY-H12: 12 cm
• AY-J12: 10 cm
• AY-K12: 8 cm
• AY-L12: 12 cm
• AY-M12: 10 cm

Garantía

1 año de garantía
