Módulo de 10 relevadores Form-C con interfaz ANN-Bus para panel de detección de incendio NOTIFIER

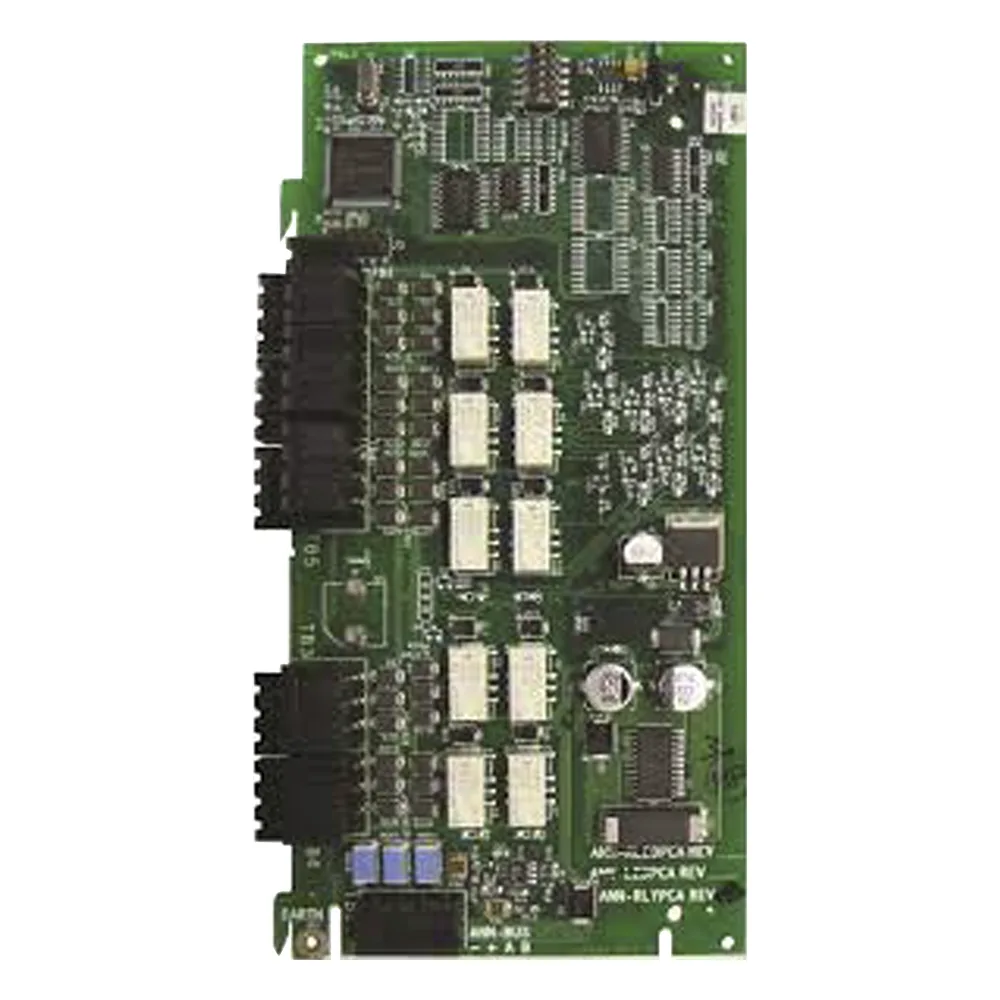

El N-ANN-RLY es un módulo de relevadores Form-C que amplía las salidas de contacto seco de un panel de detección de incendio (FACP) NOTIFIER compatible. Se instala dentro del chasis principal del FACP o en el área de baterías del gabinete mediante el soporte opcional ANN-MBRLY, y se comunica con el panel a través de la interfaz serial ANN-Bus de dos hilos. Sus diez relevadores se programan de forma independiente para reflejar las funciones de Alarma, Falla, Supervisorio, Pérdida de CA, Retardo de flujo de agua, Zonas de entrada o Alarma silenciable.

Características principales

• Provee 10 relevadores Form-C programables para alarma, falla, supervisión y otras funciones
• Se conecta al FACP mediante interfaz serial ANN-Bus de dos hilos, con programación mínima
• Un cable de 4 conductores sin blindaje transmite datos y alimentación de 24 VCC
• Hasta 8 dispositivos ANN-Bus pueden conectarse a cada FACP
• Compatible con NFW-100X, NFW-50X, NFW2-100(C), NFW-50(C), RP-2001(C) y RP-2002(C)
• También compatible con comunicadores SFP-10UD(C) y SFP-5UD(C)
• Se alimenta con 24 VCC del FACP principal o de una fuente remota; listado UL 864 9a Edición

Especificaciones técnicas

VOLTAJE MÁXIMO ANN-BUS24 VCC CORRIENTE EN ALARMA75 mA CORRIENTE EN REPOSO15 mA TEMPERATURA AMBIENTE0 °C a 49 °C HUMEDAD RELATIVA93% ± 2% RH sin condensación USOInteriores, en lugar seco CONTACTOS DE RELEVADOR2 A a 30 VCC (resistivo) / 0.5 A a 30 VCA (resistivo) LISTADOUL 864, 9a Edición
