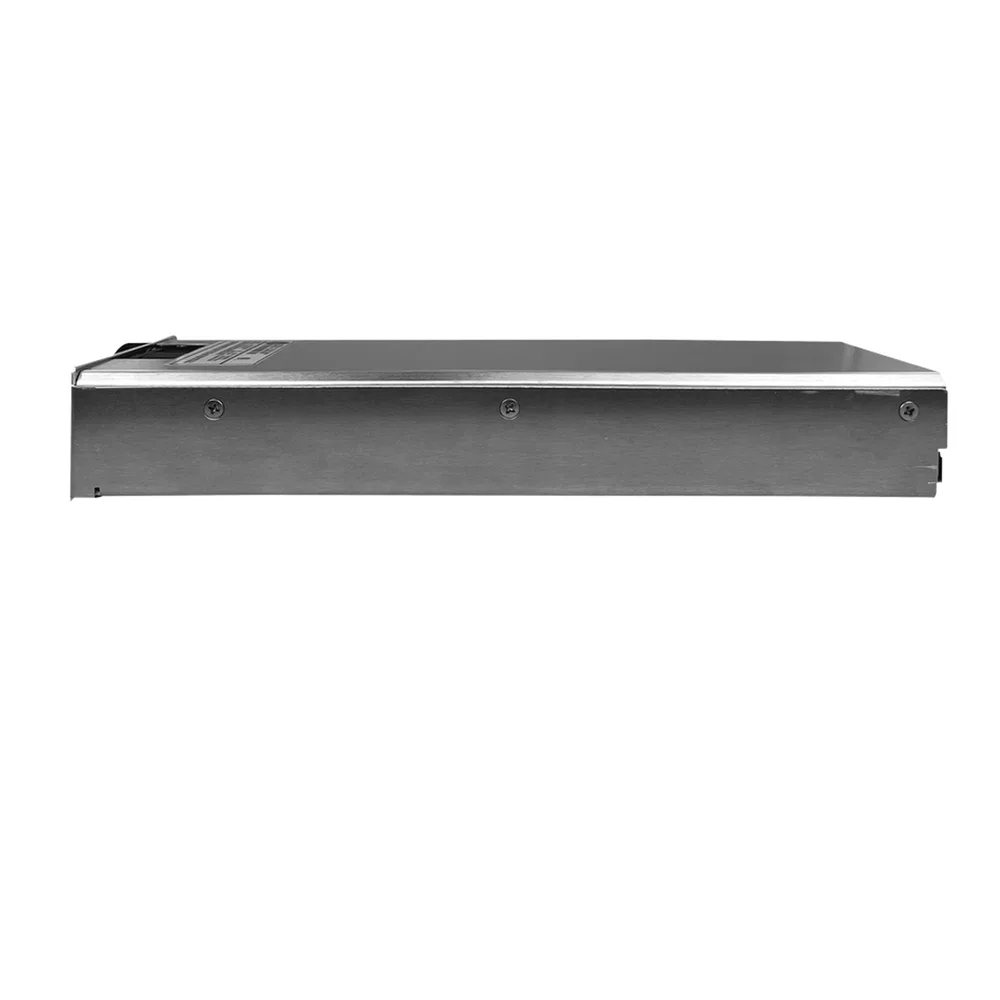

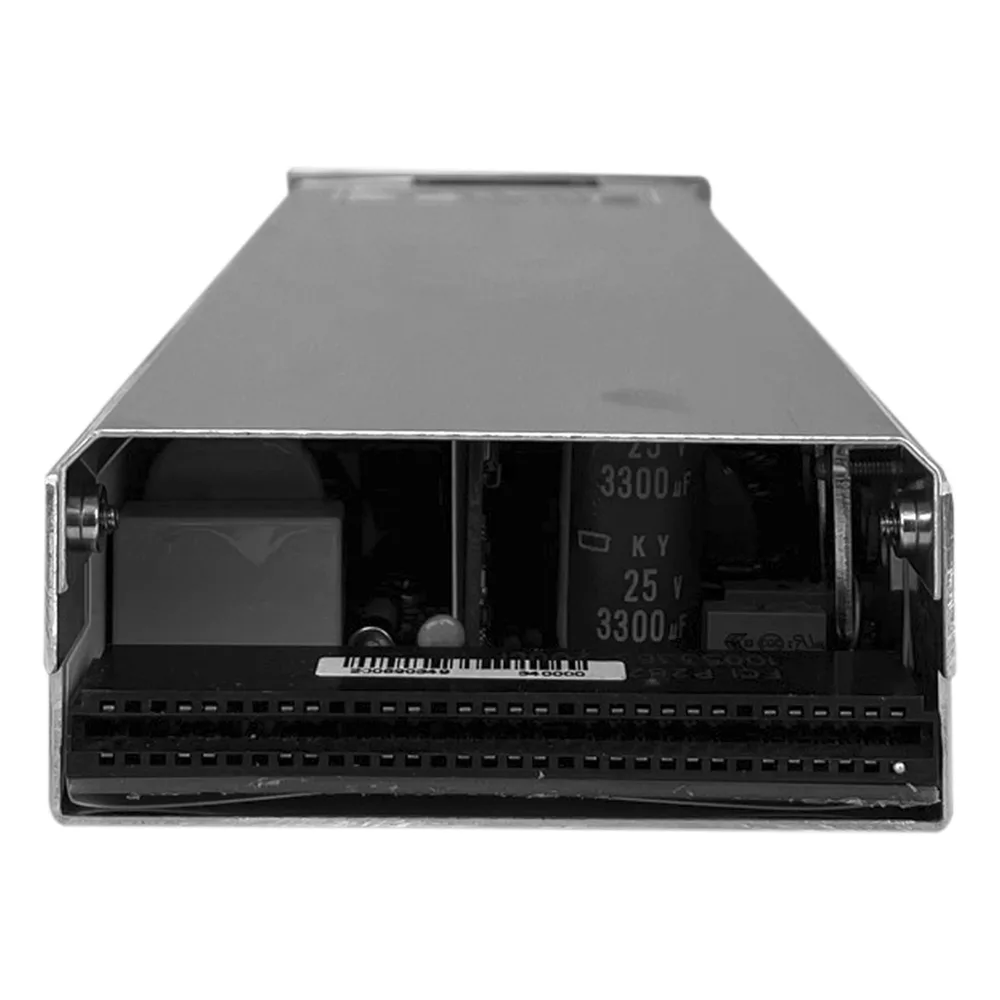

MODULO D/POTENCIA 24Vcc 700W

Características principales

• Marca: ICT
• Modelo: ICT70024PM
• Tipo: Módulo de potencia
• Salida: 24 Vcc
• Potencia: 700 W
• Aplicación: Fuentes industriales/energía para radiocomunicación

Especificaciones técnicas

• Voltaje de entrada: 100-300VAC
• Voltaje nominal: 120/240VAC
• Frecuencia: 50/60Hz
• Factor de potencia: 0.99 (típico)
• Salida DC: 12 VDC
• Potencia por módulo: 700W
• Corriente por módulo: 50A
• Eficiencia: 90% (típico)
• Rango de voltaje de salida: 11.5 - 15.5 VDC
• Temperatura operación: -30°C a +60°C

Características físicas

• Conector de entrada AC: Terminal Block, #8 - #16 AWG
• Conector de salida DC: Busbars con 1/4-20 x 7/8' bolts
• Conectores de alarma remota: Terminal Block (#16 -24 AWG)
• Montaje: 1RU, 19' rack mount
• Peso (chasis vacío): 8.1 lbs / 3.7 kg
• Peso (chasis + 4 módulos): 18.5 lbs / 8.4 kg
• Dimensiones: 1.74 x 19.0 x 15.7 in. / 44 x 483 x 398 mm

Estándares de diseño

• Seguridad: EN 60950-1
• Normativa: ROHS

Opciones de configuración

• Módulo de control inteligente: Con display OLED
• Módulo de distribución: 4 salidas con control remoto
• Módulo de gestión de batería: 150A LVD y 100A C/B

Aplicaciones

• Sistemas de comunicación RF
• Aplicaciones industriales de alimentación DC
• Sistemas de energía para telecomunicaciones
• Alimentación de equipos críticos con gestión remota

Redundancia y capacidad

• Configuración: N+1
• Módulos soportados: 1 a 4 módulos de potencia
• Potencia máxima: 2800W en un solo chasis
• Temperatura de almacenamiento: -45°C a +85°C

Funcionalidades avanzadas

• Monitoreo remoto vía Ethernet TCP/IP
• Gestión avanzada de baterías con módulo opcional
• Control remoto de salidas individuales
• Monitoreo de corriente de carga
• Pruebas de descarga de baterías
• Registro de datos y alarmas
• Soporte para protocolos HTTPS, SMTP, SNMP

Conectividad

• Interfaz de red: 10/100 BASE-T
• Protección: 80% de capacidad continua
• Alarmas: 4 entradas digitales, 1 entrada analógica
• Protección contra sobretemperatura: 2% / °C (por encima de 50°C)

Configuraciones posibles

• ICT-IPS-BMM-LDMP
• ICT-IPS-BMMD-LDMP
• ICT-IPS-LDM-LDMP
• ICT-IPS-BMMP
• ICT-IPS-BMMDP
• ICT-IPS-BMMLP
• ICT-IPS-LDMP
• ICT-IPS

Opciones de breakers

• ICT-CB5
• ICT-CB10
• ICT-CB15
• ICT-CB25
• ICT-CB30
