Módulo expansor V-Plex de dos zonas, una configurable con resistencia de fin de línea y otra sin supervisión

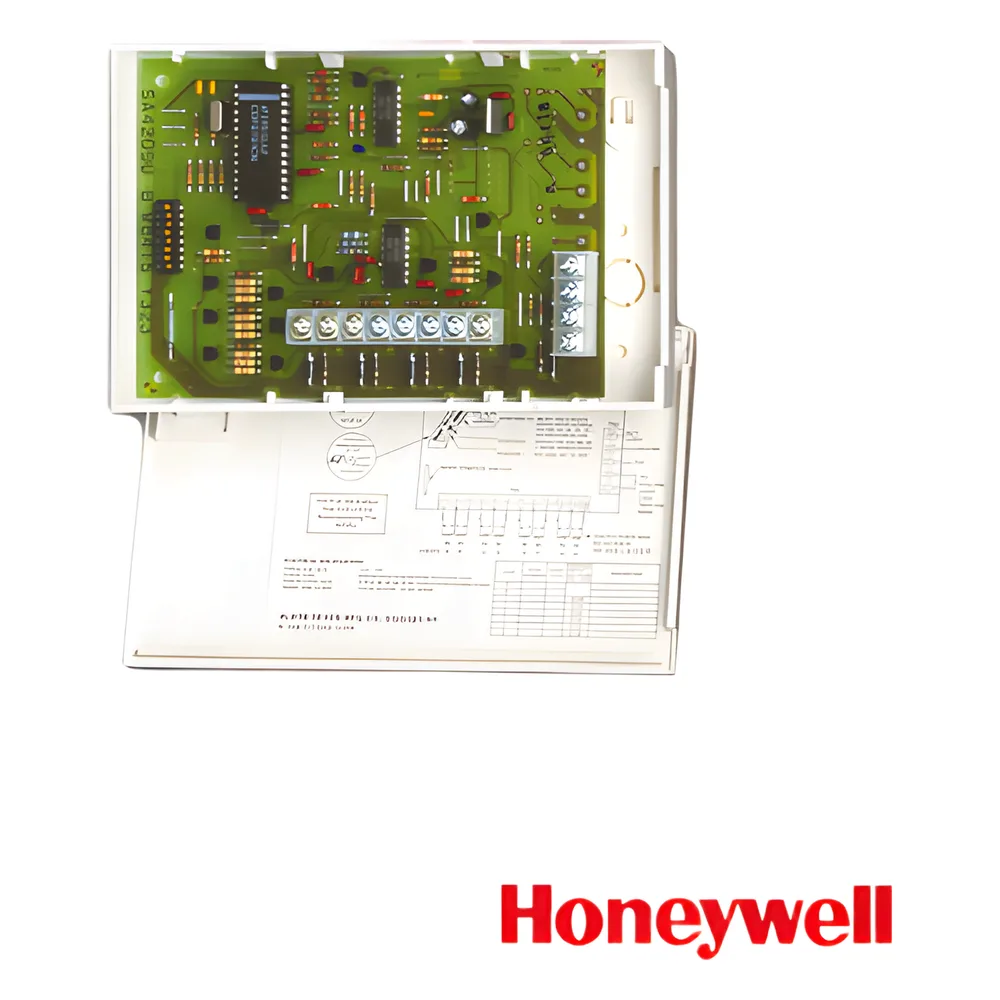

El 4190SN es un módulo expansor V-Plex de dos zonas (Serialized Interface Module) de Ademco (Honeywell), que agrega dos lazos de protección adicionales a paneles compatibles con dispositivos direccionables V-Plex. El loop 1 (zona izquierda) puede configurarse mediante jumpers para trabajar con dispositivos de circuito cerrado, con o sin resistencia de fin de línea (EOLR), con dispositivos de circuito abierto con EOLR, o en modo de respuesta rápida de 10 ms. El loop 2 (zona derecha) solo admite dispositivos de circuito cerrado, sin supervisión EOLR y con una respuesta de 400 ms. Se utiliza para ampliar zonas de intrusión en sistemas de seguridad residenciales y comerciales.

Características principales

• Expansor de dos zonas (loops) para paneles compatibles con dispositivos V-Plex
• Loop 1 (zona izquierda) configurable: circuito cerrado con o sin EOLR, o abierto con EOLR
• Loop 1 admite modo de respuesta rápida de 10 milisegundos mediante jumper
• Loop 2 (zona derecha) solo para dispositivos de circuito cerrado, sin supervisión EOLR
• Loop 2 tiene un tiempo de respuesta de 400 milisegundos
• Incluye jumpers de programación para configurar el tipo de supervisión del loop 1
• Electrónica montada en gabinete plástico compacto

Especificaciones técnicas

Zonas2 (loop 1 y loop 2) Loop 1Circuito cerrado con/sin EOLR o abierto con EOLR; respuesta 10 ms opcional Loop 2Circuito cerrado sin EOLR; respuesta de 400 ms ComunicaciónBucle direccionable V-Plex GabinetePlástico compacto
