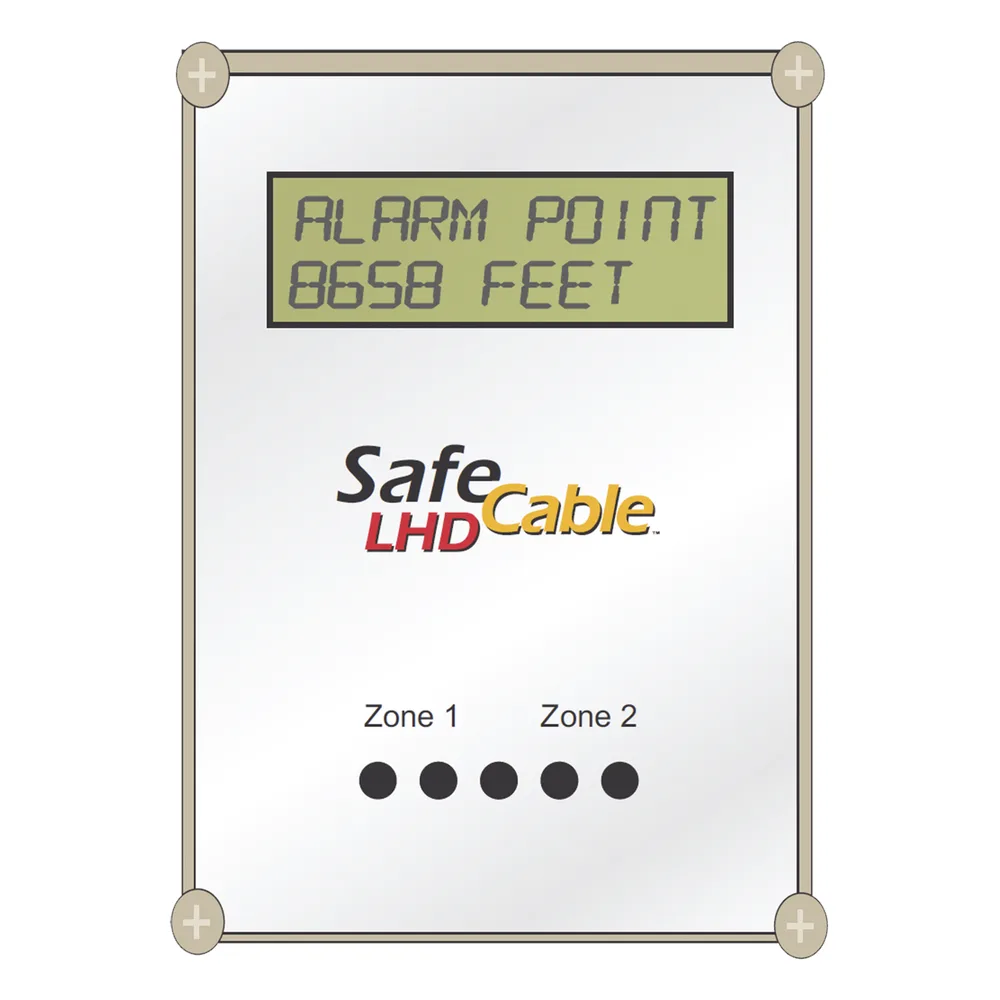

Módulo Localizador de Distancia / Doble Zona / Cable Detector de Calor / Modbus RS-485 / NEMA 4X / UL

SAFE FIRE DETECTION · DLM-Z2 · Detección Lineal de Calor

Detección lineal de calor. Dos zonas. Un módulo.

El DLM-Z2 monitorea hasta 4,571 metros de cable detector de calor en una o dos zonas independientes. Reporta la distancia exacta del evento en pies o metros. Interfaz Modbus RS-485, certificación NEMA 4X y aprobación UL.

4,571 m

Longitud máxima LHD

2

Zonas configurables

NEMA 4X

Certificación de gabinete

-20°C

Temperatura mínima

8 mA

Consumo en espera

Detección de doble zona

Una zona, dos zonas o zona cruzada.

Configura el DLM-Z2 como una sola zona o divídelo en dos. Cada zona puede usar el mismo cable o cables de diferente temperatura. Si usas dos temperaturas distintas, la segunda puede funcionar como pre-alarma. El módulo reporta la distancia al punto de activación en pies o metros.

Comunicación industrial

Modbus RTU sobre RS-485. Dos hilos.

La interfaz Modbus integrada permite integrar el DLM-Z2 con sistemas SCADA o PLC sin hardware adicional. Salidas de alarma y fallo normalmente cerradas. LEDs frontales de alimentación, fallo y alarma para diagnóstico visual inmediato.

Durabilidad industrial

NEMA 4X. Aprobado UL. De -20°C a 50°C.

El gabinete NEMA 4X protege el módulo contra polvo, agua y corrosión. Desde el invierno de Chihuahua hasta el calor del desierto de Sonora. Aprobado UL y compatible con paneles convencionales o direccionales listados UL.

Aplicaciones típicas

Almacenamiento en rack

Detección de puntos de alarma en estanterías.

Bandas transportadoras

Monitoreo térmico en sistemas de transporte.

Túneles y metro

Detección lineal en infraestructura subterránea.

Entornos corrosivos

NEMA 4X para zonas con polvo y humedad.

Especificaciones técnicas

Eléctricas Alimentación24 VDC Corriente en espera8 mA Corriente en alarma28 mA SalidasAlarma y fallo NC ComunicaciónRS-485 Modbus RTU Detección Zonas1 o 2 (configurable) ModoÚnica o cruzada Longitud máx. LHD4,571 m DistanciaEn pies o metros Pre-alarmaConfigurable Físicas Dimensiones180 x 120 x 60.5 mm GabineteNEMA 4X Temp. operación-20°C a 50°C IndicadoresLEDs: alim., fallo, alarma Compatibilidad CertificaciónUL aprobado PanelesConvencionales o direccionales UL Cables LHDTC-155NG, TC-190NG, TC-220NG, TC-365NG

SAFE FIRE DETECTION

Detección lineal de calor confiable.

Compatible con paneles convencionales y direccionales listados UL. Cables TC-155NG, TC-190NG, TC-220NG y TC-365NG. Interfaz Modbus para integración con SCADA y PLC.
