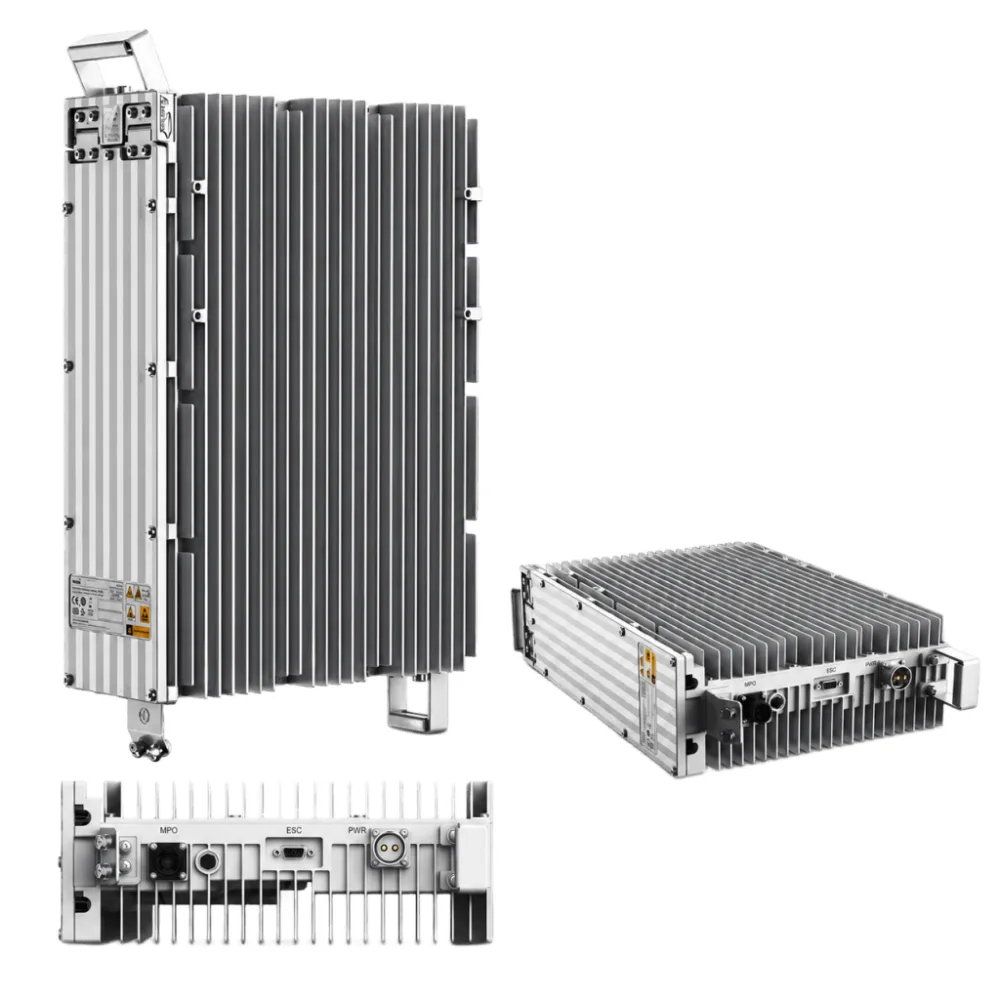

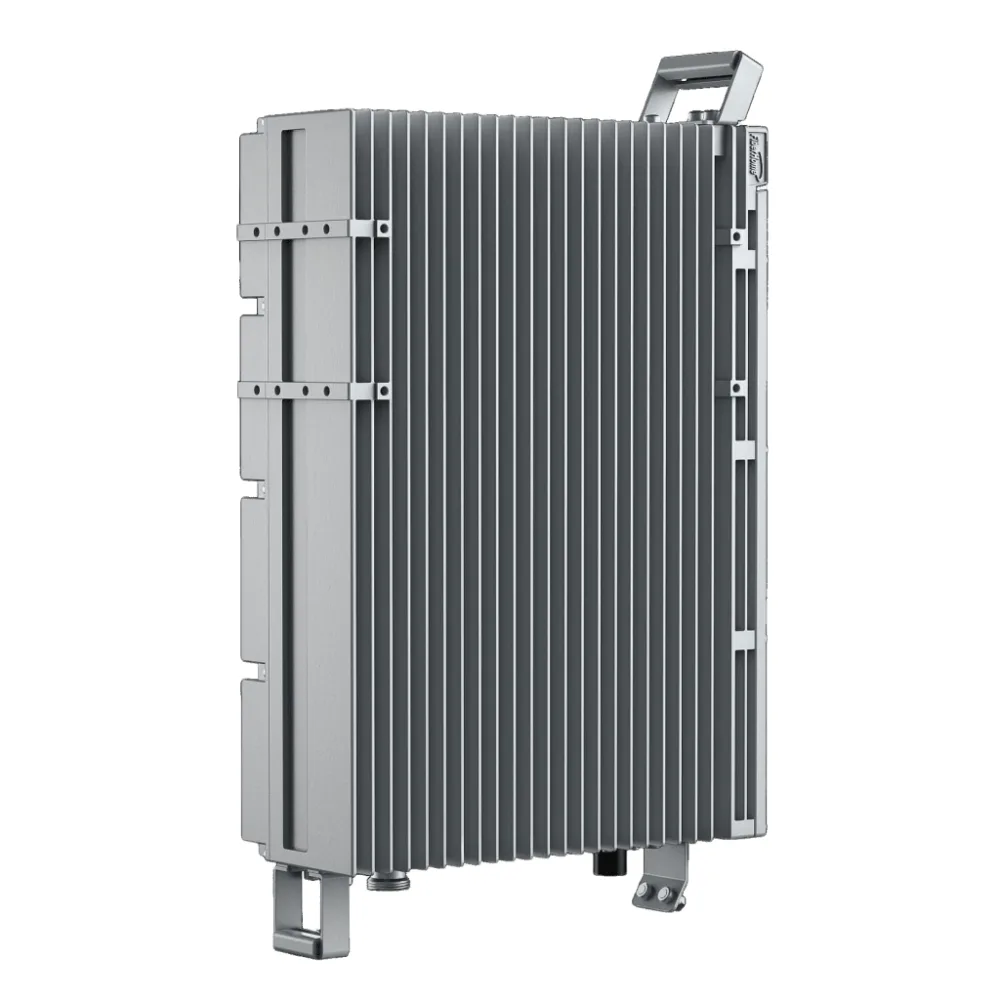

OLT Exterior Carrier Class IP65 | 16 Puertos PON GPON/XG-PON/XGS-PON y 4 Uplinks GE/10GE, instalación en poste o pared, ideal para zonas rurales, urbanas

El AN6001C-GF16 es una mini OLT (Optical Line Terminal) de FiberHome diseñada para proporcionar acceso 10GE en el lado de red y acceso Agile-PON en el lado de usuario. Con un chasis totalmente sellado con grado de protección IP65, este equipo está optimizado para instalación en poste o pared en entornos exteriores hostiles, como zonas rurales, pueblos y aldeas urbanas donde no se dispone de cuartos de equipos o gabinetes. Soporta múltiples tecnologías PON (GPON, XG-PON, XGS-PON) y ofrece una capacidad de conmutación de 480 Gbit/s, permitiendo conectar hasta 2048 ONUs. Su diseño modular y ligero (15 kg) facilita el despliegue en escenarios FTTH, FTTB, FTTO y FTTC. Incluye funciones avanzadas de protección Tipo B/Tipo C, detección de ONUs rogue y monitoreo ambiental, lo que lo convierte en una solución robusta y confiable para operadores que buscan ampliar cobertura de fibra óptica en áreas de baja densidad poblacional.

Características Generales

• Diseño: Modular, sellado IP65, tamaño compacto y ligero
• Puertos PON: 16 puertos Agile-PON internos (GPON, XG-PON Combo, XGS-PON Combo) con conectores MPO
• Puertos Upstream: 4 puertos GE/10GE internos
• Capacidad de conmutación: 480 Gbit/s
• ONUs soportadas: Hasta 2048
• Distancia máxima PON: 60 km
• Protección: Tipo B / Tipo C PON, 1+1 redundancia en puertos PON y upstream
• Gestión: Web, GUI, CLI, sistemas de gestión de red
• Monitoreo ambiental: Puerto VGA para monitoreo de sistema de alimentación y baterías
• Alimentación: -38.4 VDC a -57.6 VDC, fuente externa AC/DC o baterías en respaldo
• Consumo máximo: 153 W (a 61°C con radiación solar)
• Disipación: Enfriamiento natural
• Temperatura operación: -40°C a 55°C (sin radiación solar), -40°C a 50°C (con radiación solar); arranque mínimo -25°C
• Humedad operación: 5% a 90% (sin condensación)
• Altitud máxima: 4000 m
• Dimensiones (Al x An x Pr): 450 mm x 120 mm x 320 mm (17.7 in x 4.7 in x 12.6 in)
• Peso: 15 kg (33.1 lb)
• Confiabilidad: MTBF básico 30000 horas, MTBF de tarea 50000 horas, MTTR 0.5 hora
• Ahorro energético: Apagado automático de puertos PON y módulos ópticos sin ONUs registradas

Desempeño y Red

• Capacidad de conmutación: 480 Gbit/s
• Máx. puertos upstream: 4 x GE/10GE
• Máx. puertos PON: 16 x GPON/XG-PON Combo/XGS-PON Combo
• Máx. ONUs: 2048
• Distancia PON máx.: 60 km
• Protección: Tipo B / Tipo C PON, ERPS
• Detección de ONUs rogue: Sí
• Detección de fallos en enlace óptico: Sí
• Redundancia: 1+1 en puertos PON y upstream
• Capas 2: VLAN+MAC forwarding, SVLAN+CVLAN forwarding, PPPoE+, DHCP option82
• Capas 3: Static routing, RIP/RIPng, OSPF/OSPFv3, IS-IS, BGP/BGP4+, ARP Proxy, DHCP Relay/Snooping/Server, VRF
• Multicast: IGMP V1/V2/V3, IGMP Proxy/Snooping, MLD V1/V2, MLD Proxy/Snooping, VLAN-specific IPTV multicast, IPv4 PIM y PIM-SSM
• IPv6: IPv4/IPv6 dual-stacking, IPv6 Layer 2 y Layer 3 forwarding, DHCPv6 Relay
• QoS: Traffic classification, priority processing, traffic policing basado en trTCM, WRED, traffic shaping, HQoS, PQ/WRR/PQ+WRR
• Confiabilidad del sistema: In-service card detection and repair

Físicas y Eléctricas

• Alimentación: -38.4 VDC a -57.6 VDC (fuente externa AC/DC o baterías)
• Consumo máximo: 153 W (medido a 61°C con radiación solar)
• Consumo típico: 136 W
• Dimensiones (Al x An x Pr): 450 mm x 120 mm x 320 mm (17.7 in x 4.7 in x 12.6 in)
• Peso: 15 kg (33.1 lb)
• Protección: IP65
• Disipación: Enfriamiento natural
• Temperatura operación (sin radiación solar): -40°C a 55°C
• Temperatura operación (con radiación solar): -40°C a 50°C
• Temperatura mínima de arranque: -25°C
• Humedad operación: 5% a 90% (sin condensación)
• Altitud máxima: 4000 m
• Confiabilidad básica (MTBF): 30000 horas
• Confiabilidad de tarea (MTBF): 50000 horas
• MTTR: 0.5 hora

Contenido del Paquete

• Equipo AN6001C-GF16 (subrack sellado)
• Módulos ópticos internos (según configuración: GPON, XGS/GP-COMBO, GE, 10GE)
• Cable MPO pre-conectado (FiberHome)
• Fuente de alimentación externa AC/DC (activa) o baterías (standby) - no incluida en todos los casos
• Documentación de instalación y configuración

Documentación

• Manual de usuario AN6001C-GF16
• Guía de instalación rápida

Accesorios

• Módulo óptico GPON Clase C+ industrial
• Módulo óptico XGS/GP-COMBO enhanced Clase C+ industrial
• Módulo óptico GE 10km industrial
• Módulo óptico GE 40km industrial
• Módulo óptico 10GE 10km industrial
• Módulo óptico 10GE 40km industrial

Utilidades

• Sistema de gestión de red FiberHome (web/GUI/CLI)
