Protector Línea Telefónica / SASD / RJ-11 / 160V / Bidireccional / Respuesta <5ns

Descripción General

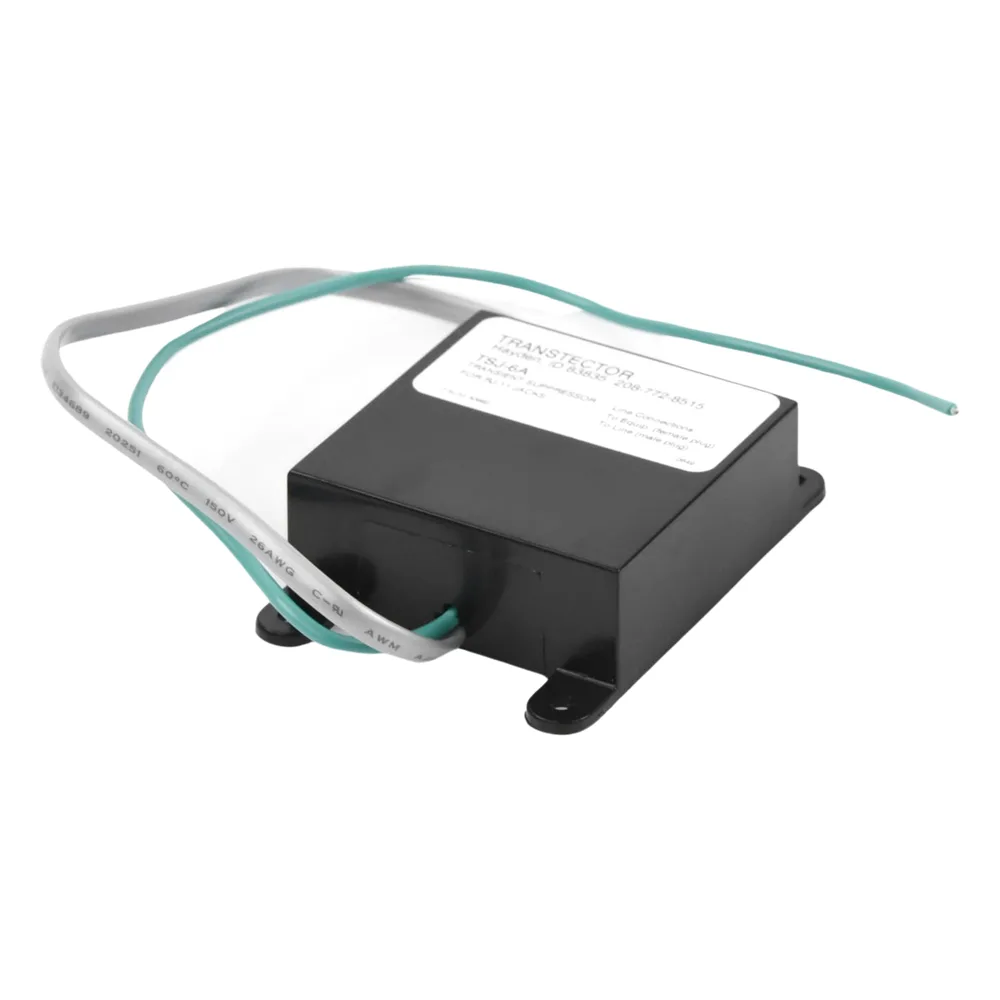

El supresor de picos TSJ6A es un dispositivo de alta corriente de estado sólido diseñado para proteger equipos de sobrevoltajes transitorios sobre líneas telefónicas con conectores RJ-11 usando los pines 3 y 4. Proporciona protección continua bipolar y bidireccional sin interrupción.

El dispositivo se instala en serie con la carga a proteger y cuenta con un cable de 12' para conectar a tierra el sistema (requerido para una supresión adecuada). Utiliza diodos supresores de avalancha de silicio como su única tecnología de supresión y se reinicia automáticamente después de cada evento sin degradación de sus capacidades.

Especificaciones Eléctricas

• Voltaje máximo de operación continua: 160V pico
• Tipo de conector: RJ-11
• Pines protegidos: 3 y 4
• Pines pasantes: 2 y 5
• Tiempo de respuesta: <5ns

Características de Protección

• Voltaje de activación: ~192V @ 5mA
• Nivel máximo de protección (10/1000µs): 264V @45A
• Nivel máximo de protección (8/20µs): 344V @400A
• Impedancia en serie: 33 Ohms
• Fuga máxima: 5µA

Especificaciones Mecánicas y Ambientales

• Dimensiones: 2.2' x 2.2' x 0.89' (5.6 x 5.6 x 2.26 cm)
• Peso: 0.15 lb (0.068 kg)
• Temperatura operación/almacenamiento: -30º a +65ºC
• Humedad relativa: 90%
• Clasificación de flamabilidad: UL 94-V0

Aplicaciones

• Protección de líneas telefónicas RJ-11
• Protección de líneas ADSL
• Protección contra sobrevoltajes transitorios

Información de Instalación

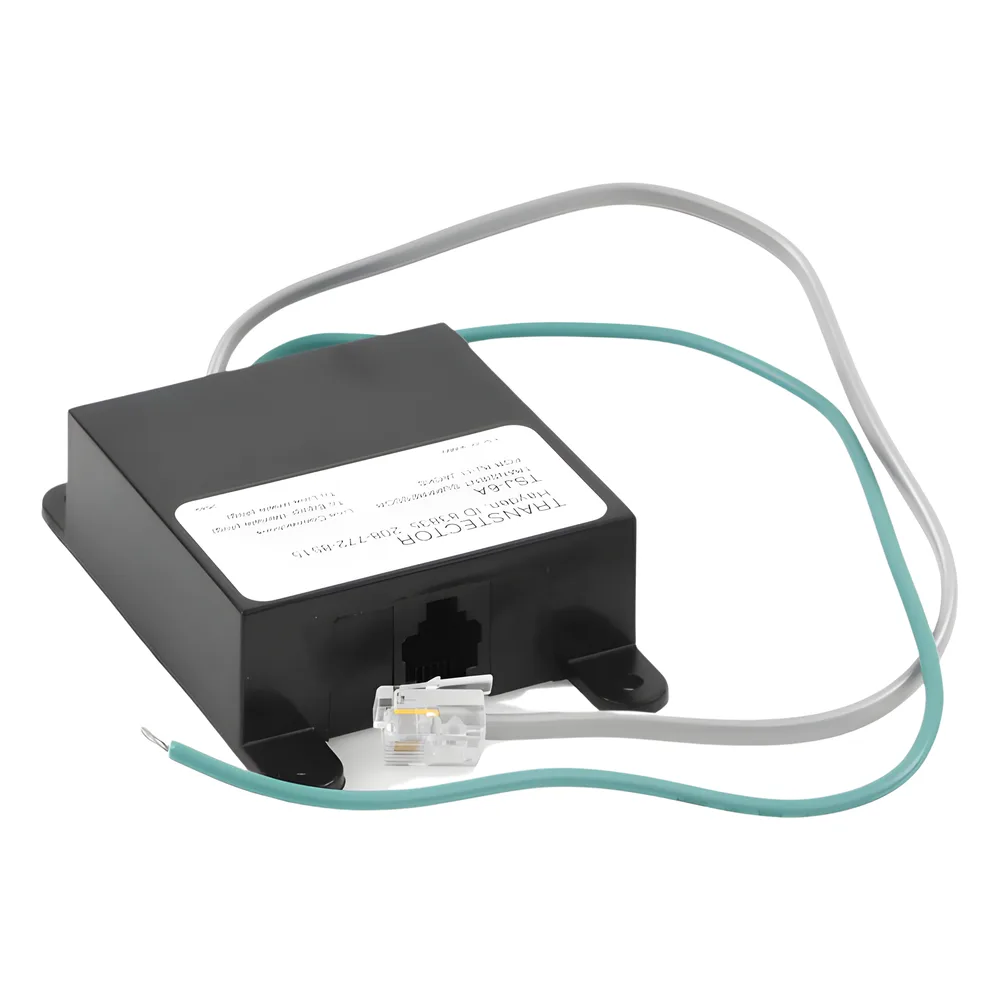

• Conector RJ-11 hembra (entrada desde la línea)
• Conector RJ-11 macho (salida hacia el equipo)
• Cable de tierra verde 20 AWG (debe conectarse al mismo sistema de tierra del equipo protegido)
• Recomendación: Acortar el cable de tierra al máximo para una supresión óptima

Garantía

1 Año de garantía
