Puertas Selladas Express / Sistema de Contención ProLine / Pasillo 48-78 Pulgadas / Montaje Magnético sin Herramientas / Policarbonato y Acero / Negro RAL 9005

nVent Hoffman modelo: UACSD4B

Puertas selladas Express para el Sistema de Contención ProLine de nVent Hoffman. Previenen la mezcla de flujos de aire caliente y frío en centros de datos, aumentando significativamente la eficiencia de enfriamiento y reduciendo costos energéticos. Diseñadas para pasillos de 48 pulgadas (1219 mm) con instalación sin herramientas mediante tecnología Magswitch. Las puertas bidireccionales pueden ser deslizantes o abatibles, con cierre por gravedad. La construcción en acero calibre 16-18 y policarbonato de 0.22 pulgadas garantiza durabilidad y máxima iluminación natural en el pasillo.

Video de Referencia

Características Generales

• Aplicación: Contención de aire caliente/frío en centros de datos
• Anchos de pasillo: 36 pulgadas (91.4 cm) mínimo OSHA y 48 pulgadas (121.9 cm)
• Acceso: Puertas corredizas y abatibles bidireccionales
• Iluminación: Paneles transparentes para máxima luz en pasillo
• Instalación: Diseño tool-less para fácil instalación y remoción
• Materiales: Acero calibre 16 y 18, policarbonato 0.22 pulgadas
• Acabado: Polyester powder low-gloss RAL 9005 negro
• Compatibilidad: Gabinetes desde 76 pulgadas (1930 mm) de altura

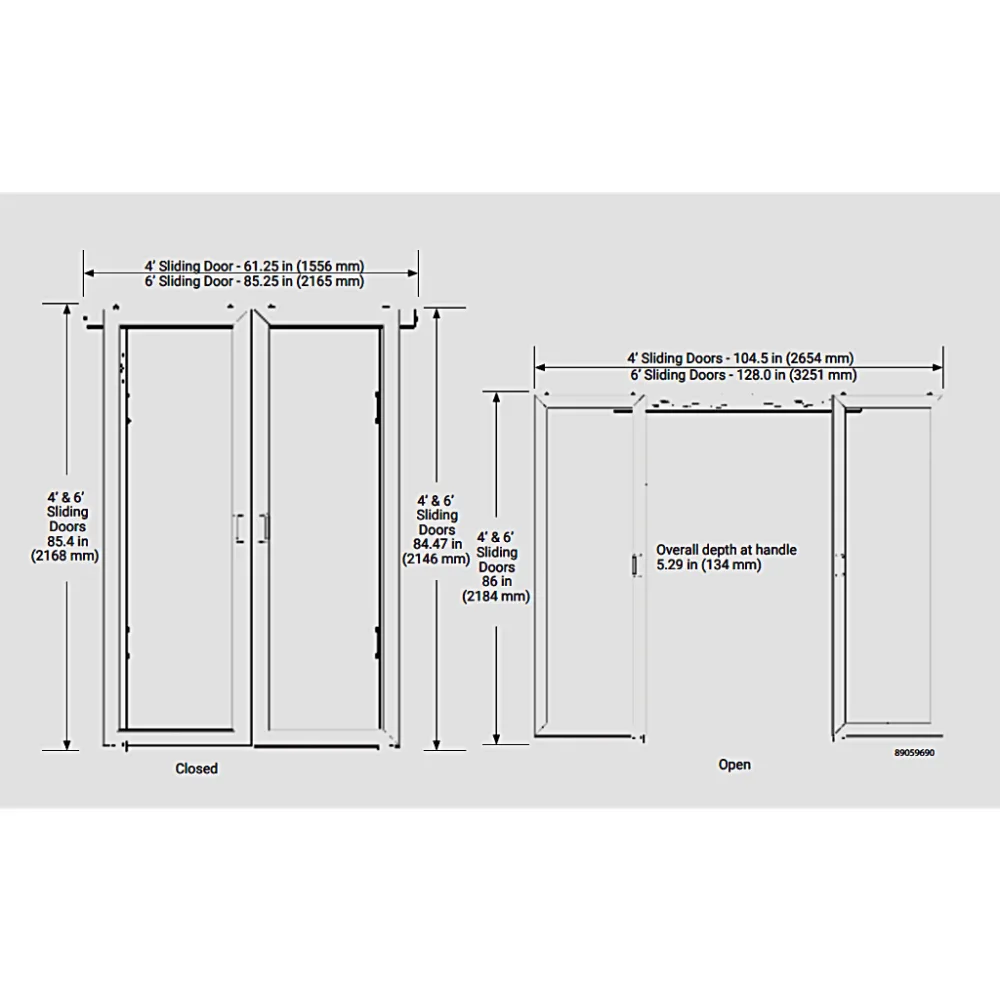

Puertas de Pasillo

• Diseño: Tool-less para fácil instalación
• Ancho máximo: 6 pies 6 pulgadas (2 m)
• Cierre: Por gravedad
• Colores: Negro o blanco
• Modelos: UACSD4B, UACSD6B, UAC2DDR42U, UAC2DDR45U

Paneles de Techo

• Ventana: Marco acero calibre 16, panel policarbonato 0.22 in
• Chimenea: Marco acero calibre 16 (chimenea separada)
• Modelos Ventana: PCP312, PCP612, PCP712, PCP812
• Modelos Chimenea: PCPC612, PCPC712, PCPC812

Chimeneas

• Material: Acero calibre 18
• Ajuste: Infinito entre mínimo y máximo
• Sellado: Junta bulbosa contra superficies planas
• Conexiones: Conectores S para ductos
• Modelos: PCM1 (457x534x424 mm), PCM2 (762x534x424 mm)

Baffles para Racks

• Aplicación: Gabinetes con tops sólidos, perforados o semi-sólidos
• Montaje: Magnético (tecnología Magswitch)
• Configuración: Angular (cold aisle) o Vertical (hot aisle)
• Sobreancho: Hasta 15 pulgadas (381 mm)
• Modelos: UACTB6V, UACTB6A, UACTB7V, UACTB7A, UACTB75V, UACTB75A, UACTB8V, UACTB8A

SwitchFix Cool Channels

• Función: Canaliza aire frío a switches de red
• Beneficio: Enfriamiento pasivo sin energía adicional
• Ajuste: Profundidad ajustable
• Modelos: UACSFPCC1U850, UACSFPCC1U116, UACSFPCC2U850

Componentes Adicionales

• Ventanales Transom: UACTW4B, UACTW6B
• Kit Blanking: PBK45U
• Paneles Gap: UACSARGP, UACLARGP
• Postes Montaje: UACAMP
• Cinta Sellado: UACAST05IN, UACAST1IN, UACAST2IN

Especificaciones Técnicas

• Acero: Calibre 16-18
• Policarbonato: 0.22 in
• Rango temperatura: -40°F a 212°F (-40°C a 100°C)
• Resistencia fuego: DIN 4102 Class B1

Aplicaciones

• Centros de datos nuevos
• Retrofits existentes
• Alta densidad térmica
• Eficiencia energética

Ventajas

• Reduce costos energía
• Aumenta eficiencia enfriamiento
• Instalación tool-less
• Flexibilidad configuración

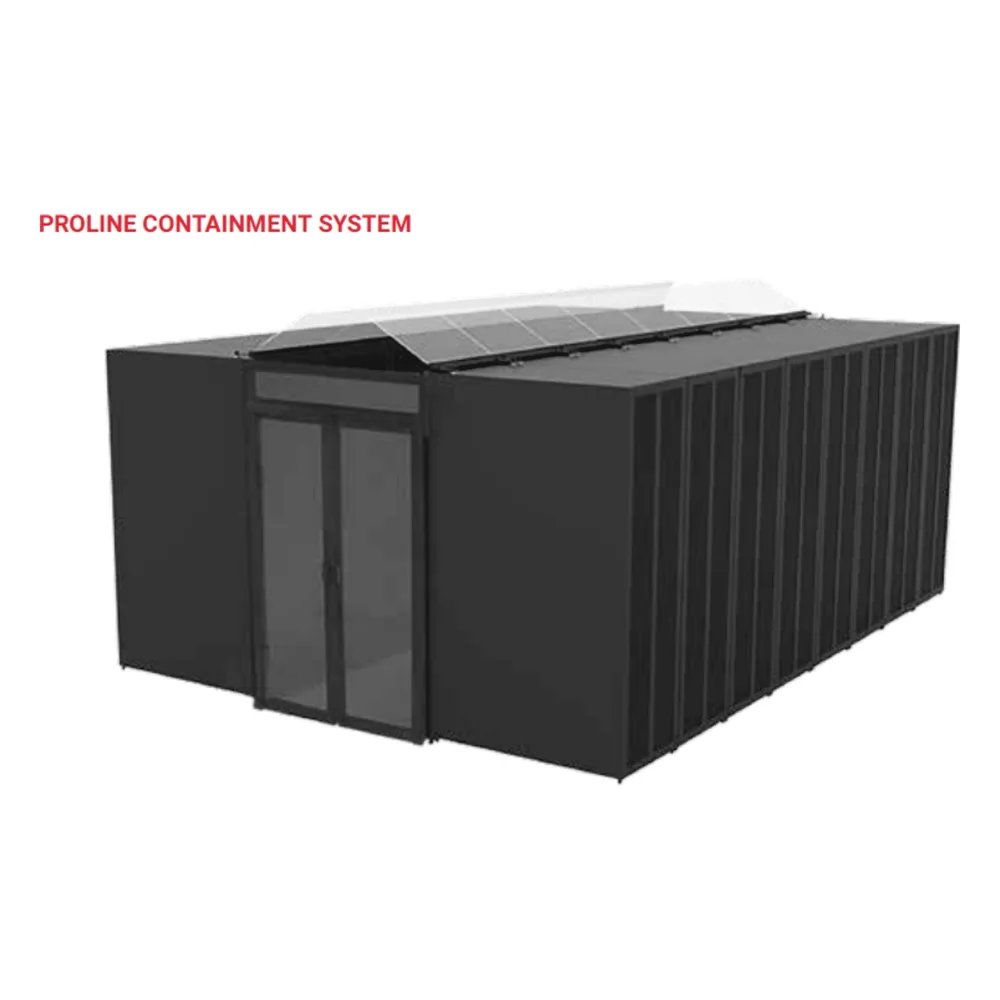

Sistema de Contención ProLine — Componentes

Estas puertas selladas son el punto de acceso del Sistema de Contención ProLine de nVent Hoffman. Combina los siguientes componentes para una solución completa de contención de pasillo frío/caliente:

Puertas de Pasillo

UACSD4B — Este modelo. Puertas selladas express para pasillos de 48 pulgadas con montaje magnético.

Panel Techo 600 mm

PCP612 — Panel de techo con ventana para gabinetes de 600x1200 mm.

Panel Techo 700 mm

PCP712 — Panel de techo con ventana para gabinetes de 700x1200 mm.

Panel Techo 800 mm

PCP812 — Panel de techo con ventana para gabinetes de 800x1200 mm.

Deflector Angulado

UACTB6A — Deflector superior angular para pasillo frío, montaje magnético.

Deflector Vertical

UACTB6V — Deflector superior vertical para pasillo caliente, montaje magnético.
