Regulador de Voltaje Industrial Trifásico 60 kVA/48 kW 220/110 V / Entrada 220 ±20% Vca / Estabilización de ±2%

Regulador de Voltaje Industrial Estático 60 kVA-48 kW / Trifásico 220 V

Ideal para protección de equipos de gran capacidad.

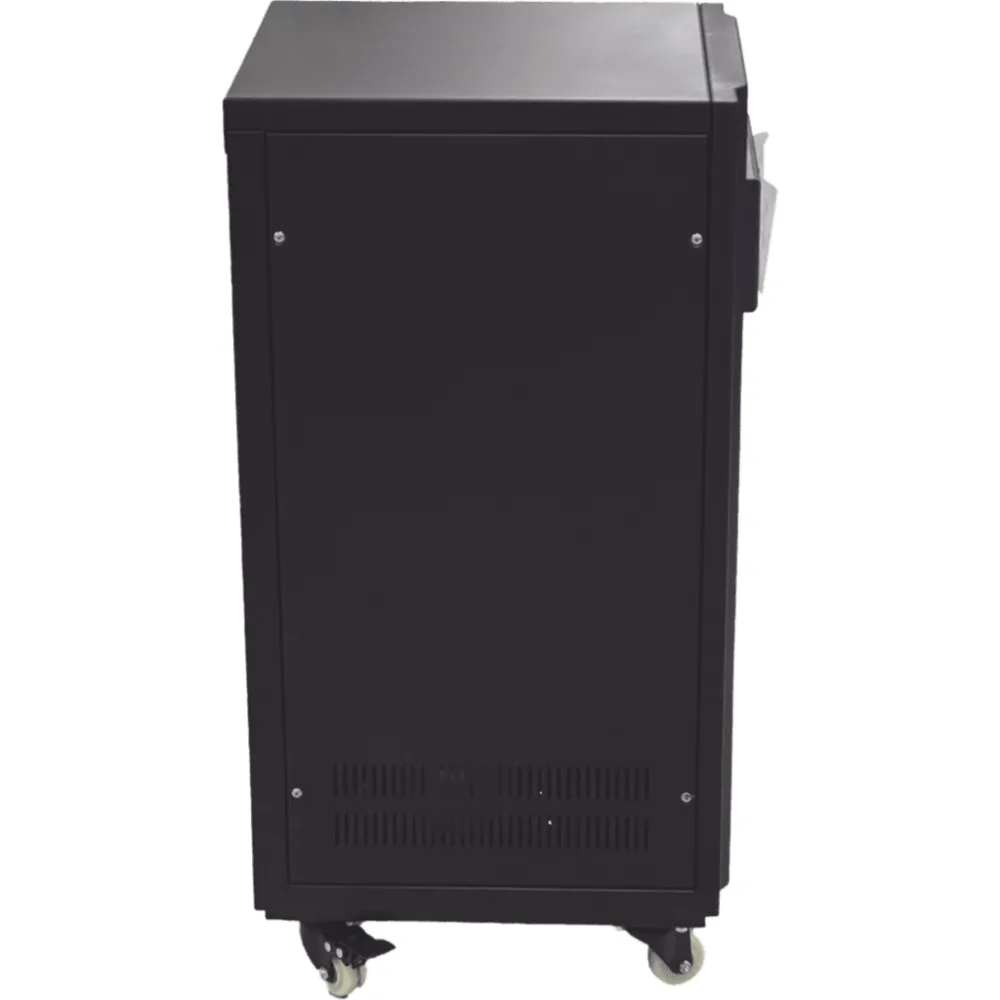

Con ruedas para fácil movimiento.

Características principales

• Diseño Inteligente: Control inteligente de CPU para soportar todo tipo de cargas.
• Componentes de Calidad: PCB con proceso SMT y componentes electrónicos de marcas importadas.

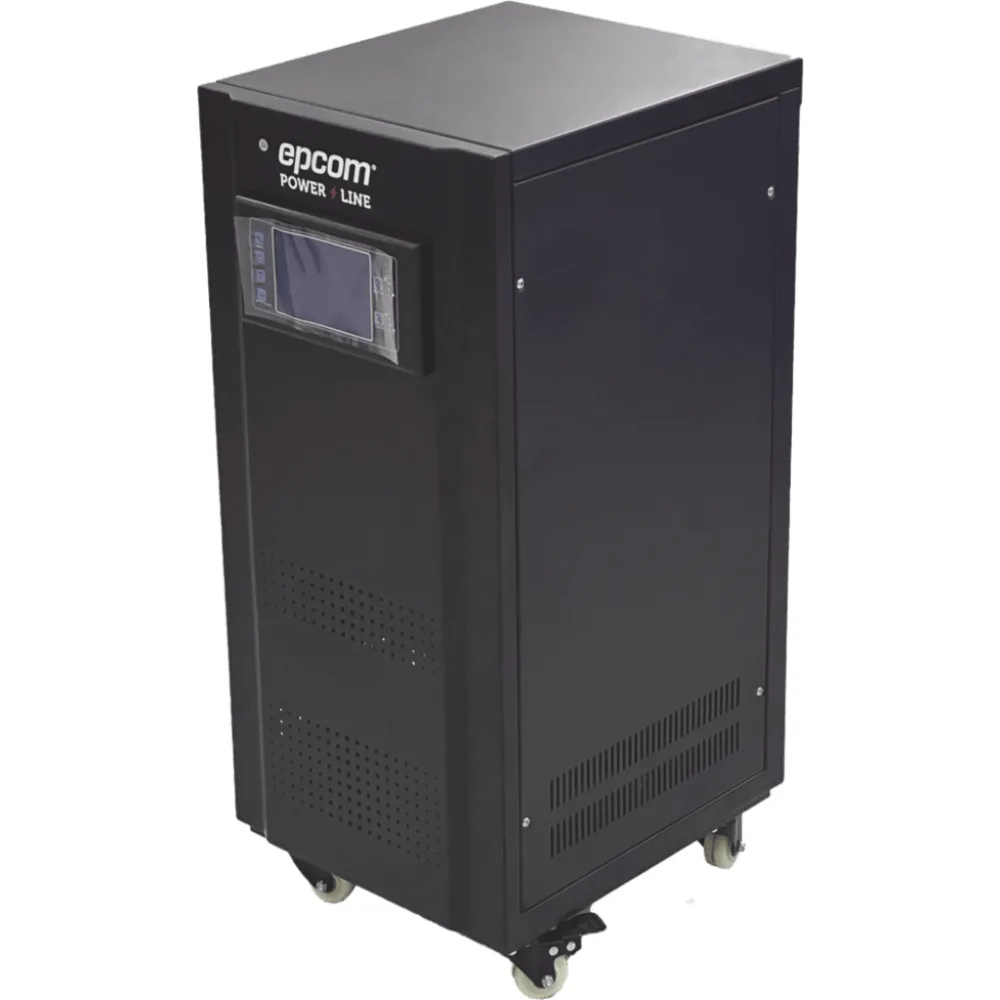

• Pantalla LCD: Fácil configuración y monitoreo en tiempo real.
• Protección Avanzada: Contra sobrevoltaje, bajo voltaje, sobrecarga, cortocircuito, pérdida de fase y bypass.

Especificaciones Técnicas

• Modelo: EPL60K3FVR
• Metodología de Control: Estático con microprocesador CPU.
• Estabilización: ±1% a ±5% (Ajustable)
• Factor de Potencia: PF ≥ 0.8.
• Eficiencia: ≥ 98%.
• Tiempo de Respuesta: ≤ 0.5S.
• Tiempo de Retardo [ON]: ≤ 5s [Opcional].
• Distorsión de Onda: ≤ 1%.

Entrada

• Tensión Nominal: 3 x 120VAC [3F + N].
• Rango de Voltaje: 220 ±20% Vca
• Frecuencia: 50/60 Hz.

Salida

• Tensión Nominal: 3 x 120VAC [3F + N].
• Estabilización: ±1% a ±5% (Ajustable)
• Desbalance entra líneas: <15%

Sistema de Protección

• Sobre Voltaje: Enciende bypass cuando el voltaje de salida es superior a 10% [ajustable]&comma; en 3 - 5 s.
• Bajo Voltaje: Corte de salida cuando el voltaje de salida es inferior a 10% [ajustable]&comma; en 3 - 5 s.
• Sobrecarga: Corte de salida en caso de sobrecorriente&comma; en 3 - 5 s.
• Corto Circuito: Corte de salida cuando hay cortocircuito&comma; en 3 - 5 s.

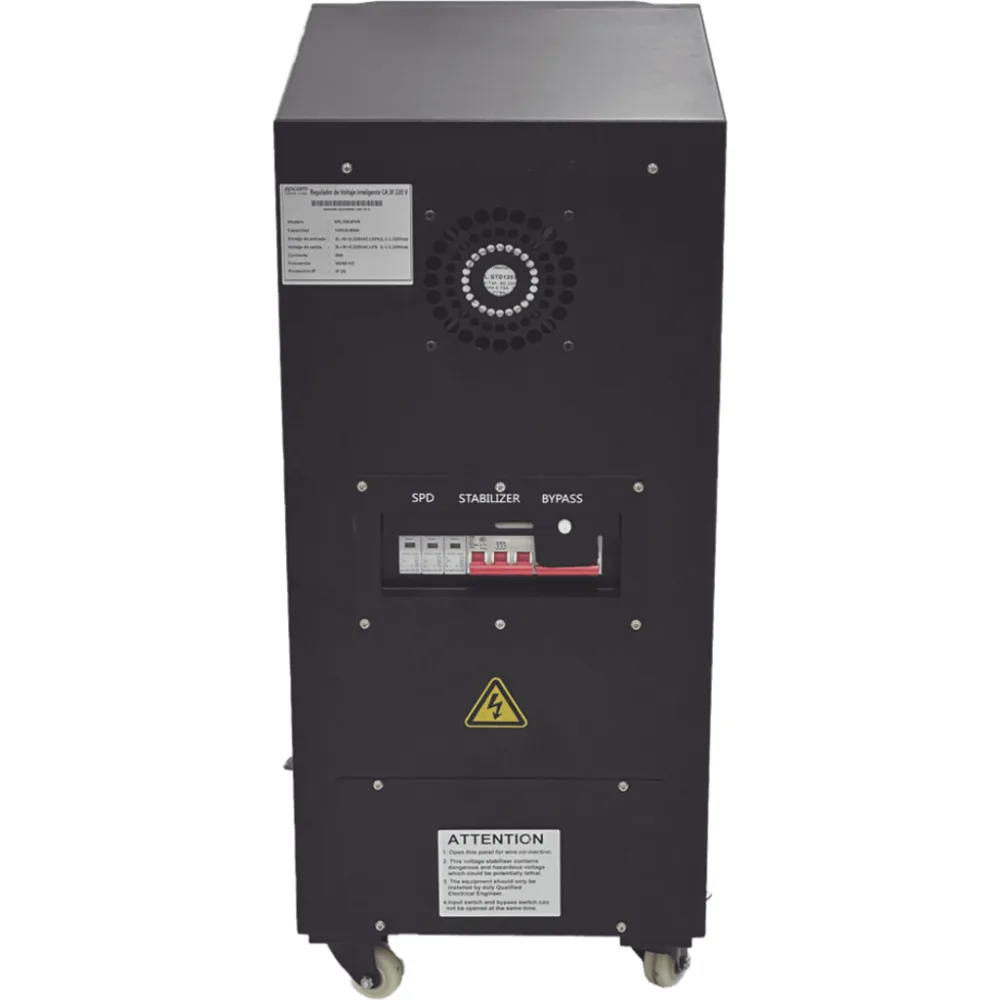

• Bypass: Transferencia manual a bypass cuando el AVR falla o se repara.

Pantalla LCD

• Voltaje de Entrada: Visualización en tiempo real.
• Voltaje de Salida: Visualización en tiempo real.
• Corriente de Entrada: Visualización en tiempo real.
• Protecciones: Indicador de protecciones activas.

Otros

• Sistema de Enfriado: Convección.
• Resistencia de Aislamiento: ≥2MΩ.
• Resistencia al Voltaje: 2000VAC/min sin desperfectos.
• Nivel de Ruido: <65dB/m

Ambiente de Trabajo

• Temperatura de Operación: 0°C-45°C (sin condensación).
• Humedad de Trabajo: 20%-90%.

Dimensiones y Peso

• Dimensiones (AxHxL): 430 x 780 x 1170 mm.
• Peso Neto: 153 kg.
• Peso Bruto: 181 kg.

Notas Importantes

NOTA 1: Se recomienda hacer un estudio previo para revisar las condiciones de la instalación eléctricaNOTA 2: En caso que el regulador sea alimentado con un voltaje alto y a la salida se tenga un voltaje aún más alto&comma; esto es síntoma de un desfase en el ángulo de las fases de las que se alimenta el regulador. Esto se debe corregir alimentando el regulador de un transformador aislado.NOTA 3: No cuenta con cable de alimentación&comma; es necesario armarlo con calibre y clavija correspondiente a voltaje y capacidad.
