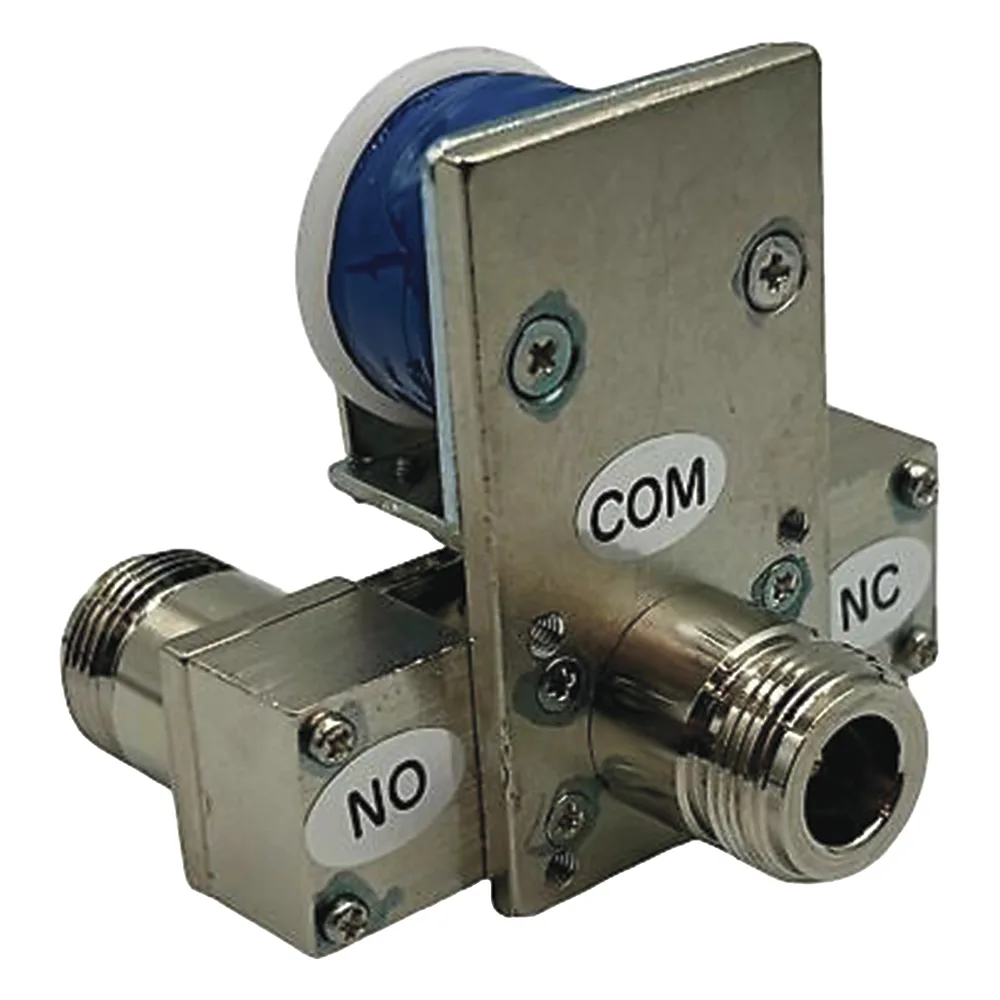

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

Características Generales

• Conmutación en Repetidores o Bases
• Alimentación: 10-14 Vcc (12 Vcc Nom.)
• Consumo: 160 mA @12Vcc
• Frecuencia Máxima: 2 GHz
• Arreglo de Contactos: SPDT
• Impedancia: 50 Ohm
• Conectores: 3 x N Hembra
• Temperatura de Operación: -25°C a +50°C
• Peso: 230 gramos

Especificaciones Eléctricas

• Potencia de Entrada: 500 Watt @ 1 GHz
• VSWR: 1.03 a 1.25 dependiendo de frecuencia
• Aislamiento: 23 a 60 dB
• Pérdida de Inserción: 0.07 a 0.23 dB
• Resistencia de Bobina: 88 Ohm ±10% @ 20°C

Especificaciones Mecánicas

• Tiempo de Conexión: 20 ms (máx.)
• Tiempo de Desconexión: 15 ms (máx.)
• Esperanza de Vida: 1,000,000 operaciones
• Fijación: Dos tornillos
• Conexión de Cable: 3 conectores N Hembra

Rango de Frecuencia

• 50 MHz - VSWR 1.03
• 150 MHz - VSWR 1.1
• 500 MHz - VSWR 1.15
• 1000 MHz - VSWR 1.2
• 1500 MHz - VSWR 1.2
• 2000 MHz - VSWR 1.25

Características de RF

• 50 MHz - Aislamiento 60 dB
• 150 MHz - Aislamiento 48 dB
• 500 MHz - Aislamiento 37 dB
• 1000 MHz - Aislamiento 28 dB
• 1500 MHz - Aislamiento 26 dB
• 2000 MHz - Aislamiento 23 dB

Pérdida de Inserción

• 50 MHz - 0.07 dB
• 150 MHz - 0.1 dB
• 500 MHz - 0.15 dB
• 1000 MHz - 0.2 dB
• 1500 MHz - 0.2 dB
• 2000 MHz - 0.23 dB

Especificaciones de la Bobina

• Voltaje Nominal: 12 Vcc
• Rango de Voltaje: 10-14 Vcc
• Resistencia: 88 Ohm ±10% @ 20°C
• Voltaje de Dropout: 3.0 Vcc Mín.

Notas Adicionales

• Voltajes opcionales disponibles bajo pedido
• Para RF: 500 Watt @ 1 GHz
• Soporta potencia de hasta 500 Watt
