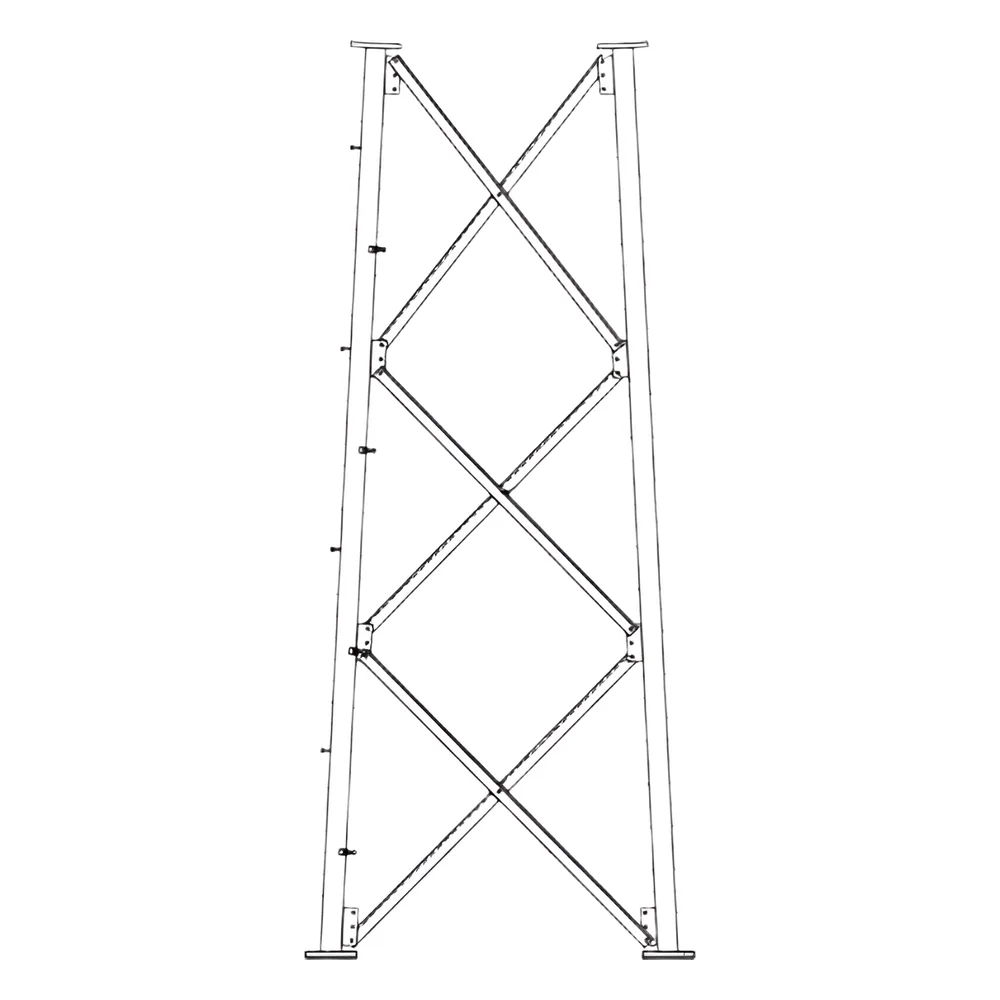

Sección 10 Base para Torre Autosoportada línea SSV (Código de Fábrica: 10N183)

Características Principales

• Base robusta para torre autosoportada SSV
• Compatible con estructura de sección 10
• Diseño optimizado para máxima estabilidad
• Componentes de alta resistencia a la intemperie
• Fácil instalación en diversas condiciones de terreno

Especificaciones Técnicas

• Código de Fábrica: 10N183
• Tipo: Base para Torre Autosoportada
• Línea: SSV
• Marca: ROHN
• Modelo: SSV10N183

Dimensiones

• Sección: 10
• Extensión Superior: 10' - 6 3/4'
• Extensión Inferior: 12' - 7 1/4'

Construcción

• Construcción atornillada en campo
• Tubos galvanizados en caliente, interior y exterior
• Barras de paso y tope cónico suministrados

Aplicaciones

• Estructuras para telecomunicaciones PCS
• Sistemas de banda ancha
• Sistemas de seguridad
• Iluminación deportiva

Normativas

• Diseñado según ANSI/TIA-222-G
• Categoría Topográfica 1
• Espesor de hielo de diseño: 3/4'
• Coeficiente sísmico S < 1.0

Compatibilidad

• Compatible con secciones SSV estándar
• Compatible con sistema de seguridad para escalada
• Compatible con accesorios estándar ROHN

Opciones de Configuración

• Configuración de altura desde 40' hasta 180'
• Disponible en versiones 90 MPH&comma; 100 MPH y 110 MPH
• Opciones de base estándar SB2&comma; SB3&comma; SB4 & SB5

Requerimientos de Instalación

• Kit de puesta a tierra debe ser ordenado por separado
• Planos de ensamblaje y detalles de fundación incluidos
• Requiere dispositivo de seguridad para estructuras > 10'

Capacidad 90 MPH

• Altura 150': 19 sq.ft. en el tope / 11 sq.ft. en 30' debajo del tope
• Altura 160': 15 sq.ft. en el tope / 8 sq.ft. en 30' debajo del tope
• Altura 170': 18 sq.ft. en el tope / 9 sq.ft. en 30' debajo del tope
• Altura 180': 13 sq.ft. en el tope / 6 sq.ft. en 30' debajo del tope

Capacidad 100 MPH

• Altura 150': 12 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
• Altura 160': 9 sq.ft. en el tope / -
• Altura 170': 9 sq.ft. en el tope / -
• Altura 180': 6 sq.ft. en el tope / -

Capacidad 110 MPH

• Altura 100': 9 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
• Altura 110': 11 sq.ft. en el tope / 5 sq.ft. en 30' debajo del tope
• Altura 120': 7 sq.ft. en el tope / 2 sq.ft. en 30' debajo del tope
• Altura 130': -

Detalles de Fundación

• Diámetro de fundación: 8' - 6'
• Ancho de fundación: 5' - 6'
• Profundidad: 2' - 0'
• Volumen de concreto: 8.6 cu. yds.

Materiales

• Tubos galvanizados en caliente
• Construcción soldada y atornillada
• Acero estructural de alta resistencia

Aplicaciones Específicas

• Soporta equipos de telecomunicaciones
• Ideal para sistemas de antenas
• Estructura para torres de iluminación
• Soporte para sistemas de seguridad

Estándares de Ingeniería

• Diseño con secciones estándar pre-ingenieradas
• Sistema modular para fácil expansión
• Construcción optimizada para vientos hasta 110 MPH
