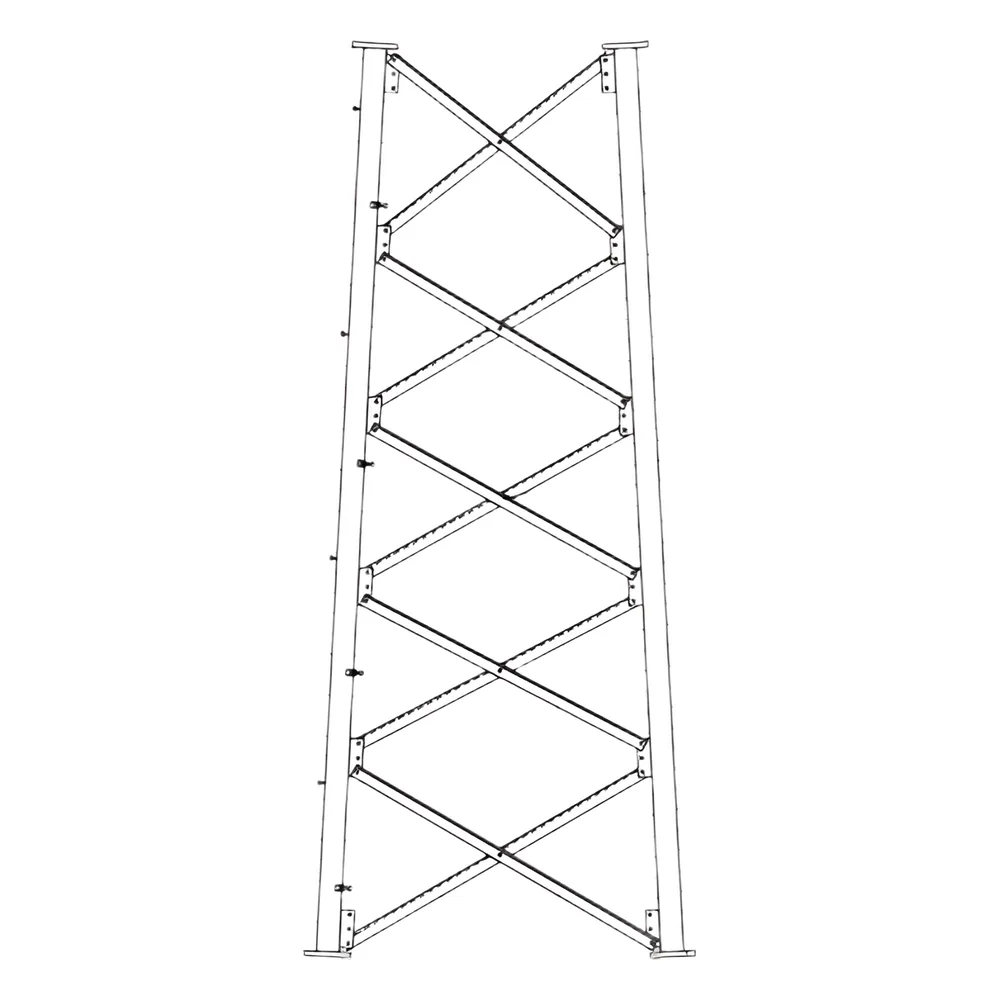

Sección 8 Intermedia para Torre Autosoportada línea SSV (Código de Fábrica: 8N)

Características Generales

• Diseño robusto para torres autosoportadas
• Compatible con línea SSV de alta resistencia
• Código de fábrica 8N para identificación precisa
• Construcción de acero para durabilidad extrema
• Optimizada para alturas intermedias específicas
• Construcción soldada completamente (All-Welded)
• Galvanizado en caliente interior y exterior para protección contra corrosión
• Incluye pernos de escalada y extremo cónico

Especificaciones Técnicas

• Modelo: SSV8N
• Altura por sección: 20'
• Dimensiones: Superior 6' - 6 3/4', Inferior 8' - 6 3/4'
• Construcción: Tubular en la base con refuerzos en ángulo
• Estándar: ANSI/TIA-222-G, Clase II
• Velocidad del viento: 90-110 mph (3-segundo pico)
• Carga de hielo: 3/4' de espesor
• Coeficiente sísmico: S < 1.0

Aplicaciones

• Infraestructura PCS
• Banda ancha
• Sistemas de seguridad
• Iluminación deportiva
• Cualquier aplicación que requiera estructura autosoportada de mediana altura

Composición de la Sección

• Tubular en la base con refuerzos en ángulo
• Piernas sólidas en secciones superiores
• Bráceos sólidos en secciones superiores
• Construcción Field Bolted (pernos de campo)

Capacidad de Carga

• Diseñada para cargas simétricas
• Un cable 7/8' hasta la cima
• Dos cables 7/8' hasta 30' por debajo de la cima

Requisitos de Seguridad

• Requiere dispositivo de seguridad para escalado en estructuras > 10'
• Conformidad con normas ANSI/TIA-222-G
• Categoría Topográfica 1

Opciones de Configuración

• Disponible en múltiples alturas
• Permite combinación con otras secciones SSV
• Diseño pre-ingenierizado con secciones estándar

Componentes Adicionales

• Kit de puesta a tierra (se debe ordenar por separado)
• Dibujos de ensamblaje incluidos
• Detalles de fundación estándar incluidos

Compatibilidad

• Compatible con secciones estándar SSV
• Interoperable con torres SSMW
• Adecuada para configuraciones de altura media

Dimensiones por Sección

• SSV8N: 6' - 6 3/4' (superior) a 8' - 6 3/4' (inferior)
• SSV9N: 8' - 6 3/4' (superior) a 10' - 6 3/4' (inferior)
• SSV10N: 10' - 6 3/4' (superior) a 12' - 7 1/4' (inferior)
• SSV11N: 12' - 7 1/4' (superior) a 14' - 7 7/8' (inferior)

Código de Identificación

• SSV: Línea de torre autosoportada
• 8: Número de sección
• N: Tipo de sección intermedia

Notas de Instalación

• Diseñada para soportar cargas simétricas
• Requiere configuración de anclaje adecuada
• Debe seguir instrucciones de montaje proporcionadas
• Se suministran detalles de fundación estándar

Opciones de Personalización

• Diseños personalizados disponibles
• Configuraciones específicas para sitio
• Disponible para aplicaciones especiales

Opciones de Personalización

• Diseños personalizados disponibles
• Configuraciones específicas para sitio
• Disponible para aplicaciones especiales

Capacidad de Viento

• 90 mph (3-segundo pico)
• 100 mph (3-segundo pico)
• 110 mph (3-segundo pico)

Carga Estructural

• 3/4' de espesor de hielo
• Clase de estructura II
• Categoría Topográfica 1
