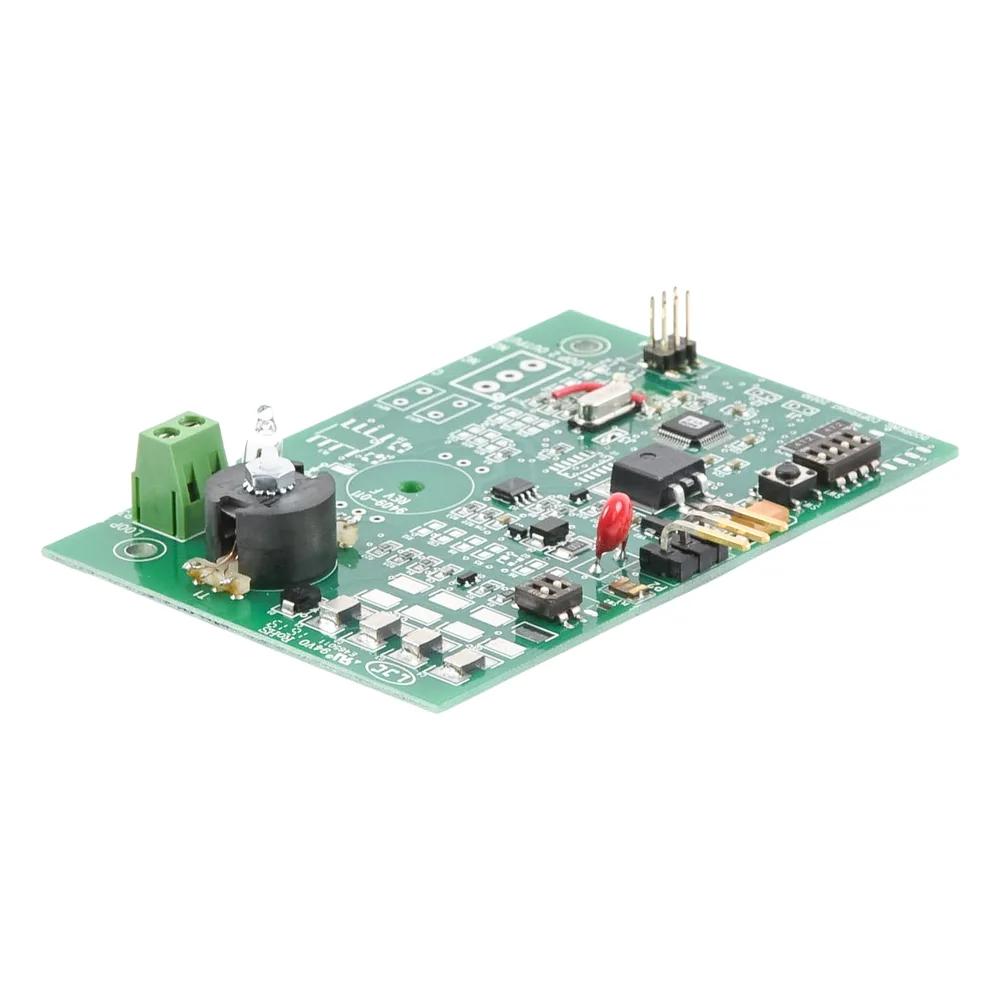

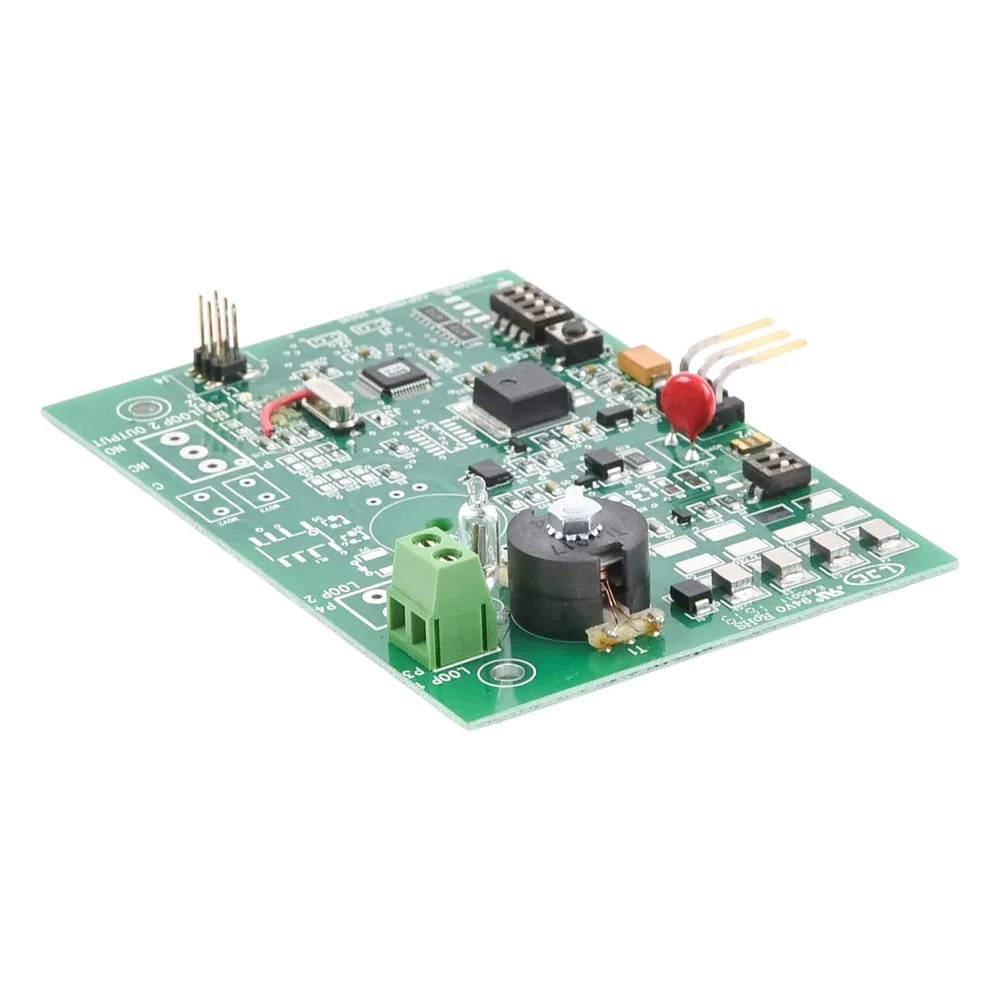

Sensor de Masa de 1 Canal / Solo Compatible Con Barreras y Motores DKS

Características Principales

• Sensor de masa de 1 canal
• Compatible con motores abatibles y corredizos Doorking
• Soporta lazos magnéticos de 4, 6 y 8 metros
• No compatible con motores de otras marcas
• Posibilita control eficiente de barreras Doorking

Especificaciones Técnicas

• Modelo: 9410-010
• Compatibilidad: Solo con motores y barreras DoorKing
• Configuración: Auto-ajuste continuo de frecuencia
• Detección: Detección de vehículos y monitoreo constante de frecuencia
• Indicadores: LED de alimentación y LED L1 para estado del lazo
• Alimentación: 20 VDC
• Protección: Protección contra sobretensiones

Ajustes de Frecuencia

• High: OFF-OFF
• Med-High: OFF-ON
• Med-Low: ON-OFF
• Low: ON-ON

Ajustes de Sensibilidad

• Baja: OFF-OFF
• Med-Baja: OFF-ON
• Med-Alta: ON-OFF
• Alta: ON-ON

Características Avanzadas

• Auto-ajuste (Fast-Trak) para compensar deriva de frecuencia
• Función de sensibilidad incrementada para vehículos altos
• Monitoreo continuo de estado del lazo
• Indicación visual de frecuencia mediante LED L1
• Detección en configuración de lazo inverso en serie

Aplicaciones

• Control de acceso vehicular
• Detección de vehículos en portones automáticos
• Sistemas de barreras vehiculares
• Sistemas de estacionamiento automatizados

Compatibilidad

• Motores abatibles y corredizos DoorKing
• Barreras DoorKing series 1601, 1602 y 1603
• Lazos magnéticos SYS-LM4 (4m), SYS-LM6 (6m) y SYS-LM8 (8m)

Notas Importantes

• No incluye lazos magnéticos (se adquieren por separado)
• No compatible con motores de otras marcas
• Solo para uso con equipos DoorKing
• Los lazos deben instalarse con cable trenzado y protegidos en tubería PVC
• Requiere conexión a tierra del blindaje del cable en el operador

Instalación

• Conexión directa a los puertos de detector de lazo en la tarjeta de control
• Uso de cable trenzado con 6 vueltas por pie
• Protección del cable en tubería PVC
• Conexión a tierra del blindaje del cable en el chasis del operador
• Requiere soldadura en todas las conexiones

Indicadores LED

• LED de Alimentación: Indica presencia de voltaje (20 VDC)
• L1 LED: Indica detección de vehículo y estado del lazo
• Indicación de Frecuencia: Parpadeo del LED L1 (ej: 56 KHz = 5 parpadeos, pausa, 6 parpadeos)
• Indicación de Falla: Parpadeo continuo del LED L1

Recomendaciones

• Mantener frecuencias separadas en lazos cercanos
• El lazo con mayor longitud debe configurarse en frecuencia baja
• Evitar cables de baja calidad o conexiones defectuosas
• Verificar aislamiento del cable en ambientes húmedos
• No utilizar Fast-Trak si persiste la deriva de frecuencia

Funcionamiento

• Auto-calibración al encender o al presionar el botón de reinicio
• Compensación automática de desviaciones menores de frecuencia
• Detección de vehículos completos mediante función de sensibilidad incrementada
• Monitoreo continuo para prevenir 'llamadas falsas' (false calls)
• Reinicio manual mediante botón físico para limpiar fallos

Soporte Técnico

• Manual de instalación disponible en www.dkaccess.com
• Soporte técnico directo con DoorKing
• Guías de solución de problemas integradas
• Indicación visual de estado mediante LED

Conexiones

• Conector de terminales para conexión de lazo magnético
• Protección contra sobretensiones integrada
• Cable de conexión trenzado con blindaje aislado
• Caja de conexiones resistente a la intemperie
• Conexión a tierra del blindaje en el operador

Dimensiones

• Diseño compacto para instalación en gabinetes
• Montaje en carril DIN estándar
• Protección contra agua y polvo
• Conexiones tipo tornillo para fácil instalación

Mantenimiento

• Verificación periódica de conexiones
• Inspección de aislamiento del cable
• Limpieza de contactos eléctricos
• Reemplazo del lazo ante fallas persistentes

Garantía

• Cubierta contra defectos de fabricación
• Duración según políticas de DoorKing
• No cubre daños por instalación incorrecta
• No cubre daños por uso de componentes no compatibles

Modelos Relacionados

• SYS-LM4 (Lazo magnético de 4 metros)
• SYS-LM6 (Lazo magnético de 6 metros)
• SYS-LM8 (Lazo magnético de 8 metros)
• Barreras DoorKing series 1601, 1602 y 1603

Normativas

• Cumple con estándares de seguridad eléctrica
• Diseñado bajo normas de compatibilidad electromagnética
• Aprobado para uso en sistemas de control vehicular
• Fabricado bajo estándares industriales

Soporte y Configuración

• Guía de instalación incluida
• Manual técnico disponible en sitio web del fabricante
• Configuración mediante interruptores DIP
• Indicación visual de estado mediante LED

Ambiente de Operación

• Temperatura de operación: -20°C a +70°C
• Humedad relativa: 0-95% sin condensación
• Protección contra polvo y agua (IP65)
• Resistente a vibraciones y golpes

Diagrama de Conexiones

• Conexión directa a tarjeta de control del operador
• Conexión de lazo magnético en terminales designadas
• Protección contra sobretensiones integrada
• Conexión a tierra del blindaje en el operador
• Caja de conexiones resistente a la intemperie

Componentes

• Detector de lazo magnético
• Protección contra sobretensiones
• LED de estado y diagnóstico
• Botón de reinicio manual
• Conexiones tipo tornillo

Resumen Técnico

• Detección precisa de vehículos
• Auto-ajuste de frecuencia
• Compensación de altura de vehículos
• Indicación visual de estado
• Configuración mediante DIP switches
• Resistente a condiciones ambientales

Aplicaciones Recomendadas

• Estacionamientos controlados
• Control de acceso vehicular en residencias
• Sistemas de cobro automatizado
• Control de flotas vehiculares
• Sistemas de seguridad perimetral

Configuración DIP Switch

• SW 1 (Sensibilidad): OFF-OFF (Low) hasta ON-ON (High)
• SW 2 (Frecuencia): OFF-OFF (High) hasta ON-ON (Low)
• SW 3 (Sensibilidad Incrementada): ON/OFF
• SW 4 (Fast-Trak): ON/OFF

Solución de Problemas

• Verificar conexiones del lazo magnético
• Revisar aislamiento del cable
• Comprobar conexión a tierra
• Revisar estado del lazo en suelo
• Consultar manual técnico para ajustes avanzados

Accesorios Recomendados

• Lazos magnéticos de diferentes longitudes
• Cable trenzado con blindaje
• Tubería PVC para protección de cables
• Caja de conexiones impermeable
• Soldadura para conexiones eléctricas

Referencias

• Manual de instalación en www.dkaccess.com
• Especificaciones técnicas completas en sitio web del fabricante
• Guía de solución de problemas integrada
• Soporte técnico directo con DoorKing

Características de Detección

• Detección de vehículos metálicos
• Altura de detección variable según configuración
• Capacidad de detección en lazo inverso
• Compensación de variaciones ambientales
• Detección de vehículos completos

Configuración Avanzada

• Ajuste de sensibilidad según tipo de vehículo
• Selección de frecuencia según ubicación
• Activación de Fast-Trak en lazos degradados
• Uso de sensibilidad incrementada para trailers
• Monitoreo continuo del estado del lazo

Notas Técnicas

• Cambiar la frecuencia no afecta la sensibilidad general
• La sensibilidad incrementada no aumenta la altura de detección general
• El Fast-Trak no soluciona problemas de cableado
• El parpadeo continuo del LED indica falla en el lazo
• El reinicio manual limpia fallos temporales

Recomendaciones de Instalación

• Usar cable de calidad en la instalación del lazo
• Realizar conexiones herméticas y soldadas
• Proteger cables en tubería PVC
• Verificar aislamiento antes de enterrar el lazo
• Realizar pruebas de detección antes de finalizar la instalación
