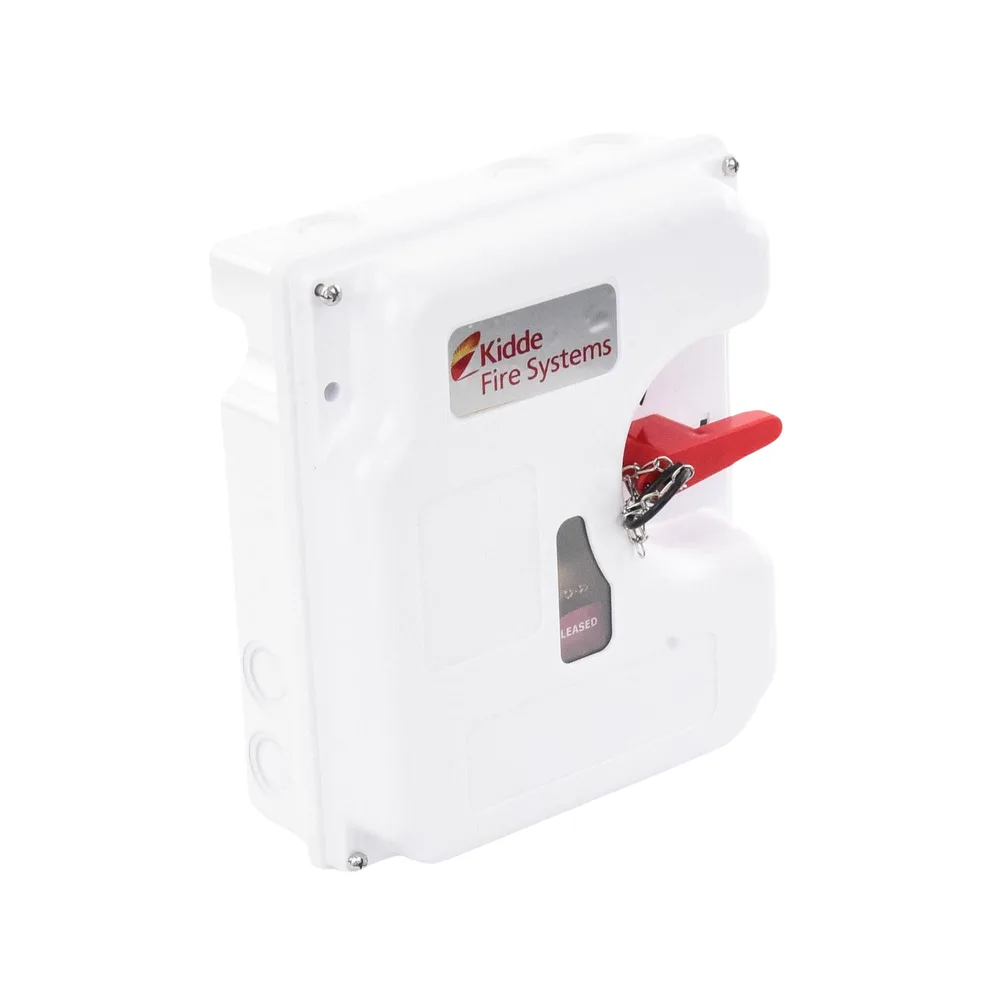

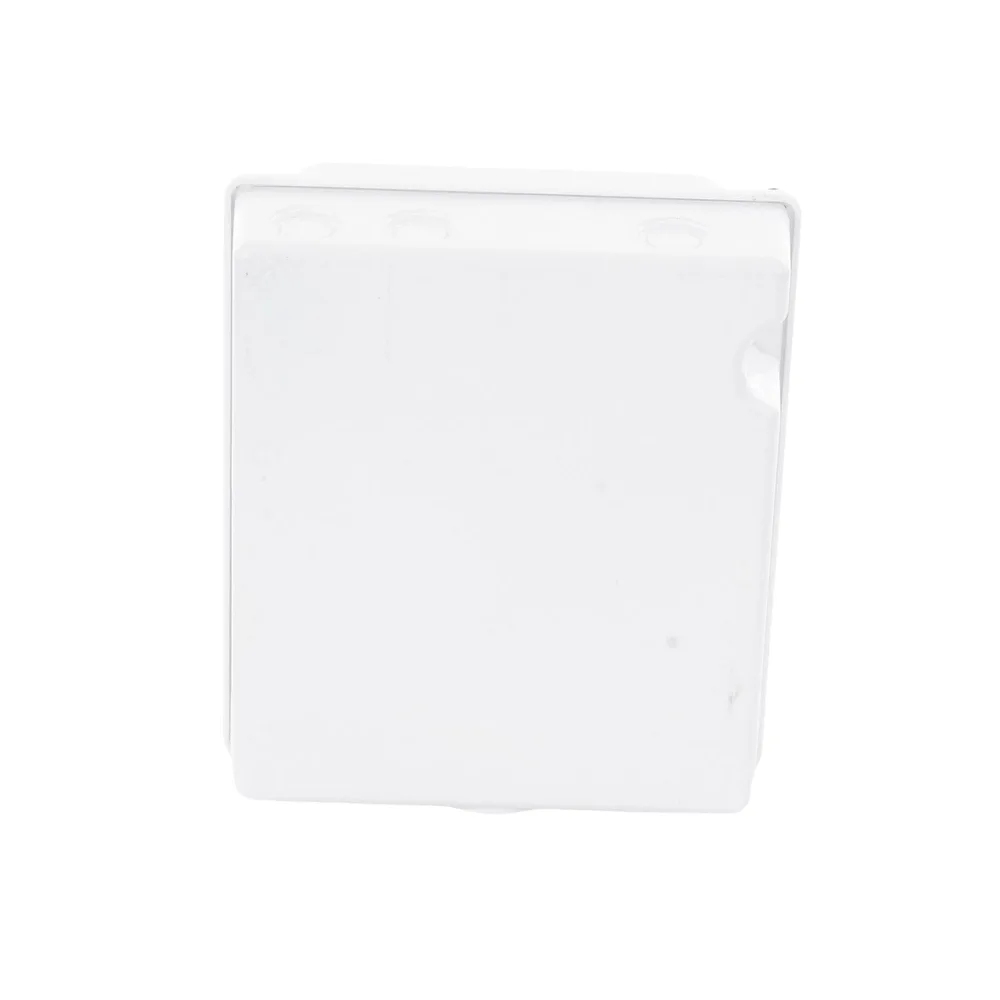

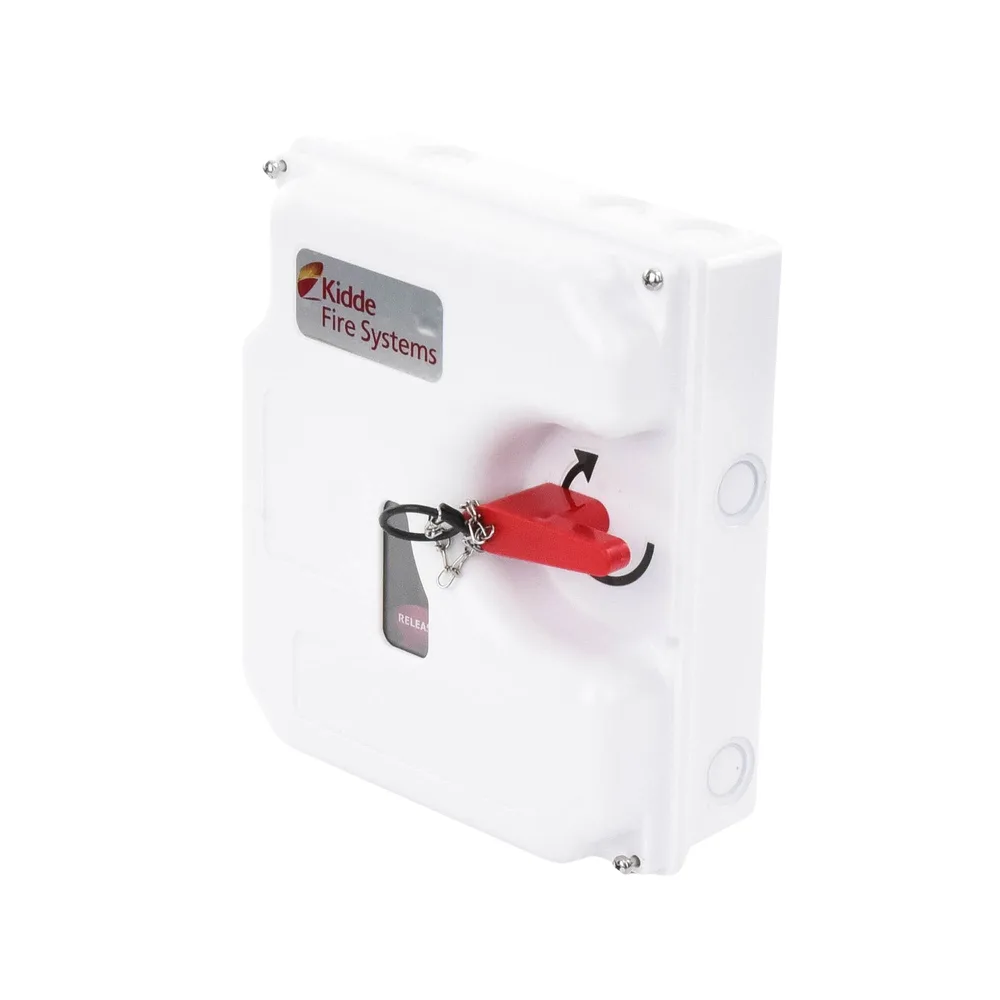

Sistema de control XV, Supresión

Características Principales

• Para operación de 2 válvulas de gas
• Actuación eléctrica de 24V disponible
• Múltiples opciones de liberación remota
• Cuerpo de aluminio fundido resistente
• Puerto de bloqueo y precinto contra manipulación
• Detección mecánica por dos líneas independientes
• Fácil instalación y mantenimiento
• Montaje en pared o cilindro
• Aprobado por UL, ULC y FM para sistemas IND

Especificaciones Técnicas

• Cable de detección mecánica: Hasta 400 ft (122 m)
• Temperatura de operación: 0°F a 120°F (WHDR) / -40°F a 120°F (IND)
• Número máximo de cilindros: 20
• Conexión de tubería: Tubo de cobre 1/4' OD x 0.031'
• Conexión alternativa: Tubo de nitrógeno de alta presión (máximo 30 ft)
• Presión de actuaçãoción: Cartucho de nitrógeno
• Interruptores: Hasta 2 interruptores de presión (P/N 486536)

Aplicaciones

• Sistemas de supresión preingenierados WHDR
• Sistemas de supresión industrial IND
• Sistemas de cocina comercial WHDR
• Cabines de pintura abiertas (IND)
• Cabines de pintura para vehículos

Componentes Incluidos

• 1 x 87-120042-001 SVA (Actuador de Válvula de Sistema)
• 1 x 87-120043-001 Cartucho de Nitrógeno
• 1 x 87-120044-001 Cartucho de Prueba
• 1 x 87-120058-001 Kit de Conectores EMT
• 1 x 87-120039-001 Kit de Microinterruptor SPDT
• 1 x 87-120039-501 Kit de Microinterruptor SPDT

Dimensiones

• Ancho: 9-3/4' (248 mm)
• Alto: 7-5/8' (194 mm)
• Profundidad: 5-1/8' (130 mm)
• Distancia entre orificios: 4-3/8' (112 mm)

Requisitos Eléctricos

• Actuador eléctrico: Solenoide 24VDC a 1.5A
• Panel de control: Requiere panel compatible UL con fuente supervisada
• Cableado: Debe cumplir con NFPA 72 y NFPA 70

Longitud Máxima de Tubo de Actuación

• WHDR (1-12 cilindros): 106 ft (32.30 m)
• WHDR (13-20 cilindros): 91 ft (27.73 m)
• IND (1-14 cilindros): 166 ft (50.60 m)
• IND (15-20 cilindros): 121 ft (36.88 m)
• IND (Vehículos): 200 ft (60.96 m)

Máximos de Cable de Detección

• Detección 1 y 2: 200 ft (60.96 m)
• Liberación remota: 100 ft (30.48 m)
• Válvula de gas: 100 ft (30.48 m)
• Max. poleas por línea: 50 (detección) / 30 (manual)

Componentes Opcionales

• Solenoide eléctrico 83-100034-001
• Kit de interruptor terminal SPDT 87-120047-001
• Perno de seguridad 60-9197108-000
• Tubos de nitrógeno de alta presión 87-120045-001 a 003

Notas de Instalación

1. Tubo de nitrógeno requerido para conexión a SVA cuando está montado en cilindro
2. Tubo de cobre 1/4' OD x 0.031' requerido
3. 5 ft mínimo de tubo para líneas de actuación
4. Tubo de nitrógeno máximo de 30 ft (9 m)
5. Usar tapón de 1/8' NPT en último SVA

Manuales de Referencia

• WHDR: Manual P/N 87-122000-001
• IND: Manual P/N 220423
• Cabines de vehículo: Manual P/N 83-100036-001
