Sistema de Montaje Solar VEKTOR21 / Estructura Ajustable Aluminio AL6005-T5 / Patas Frontales y Ajustables / Ángulos 10°-30° / Torque 11-13 Nm

Epcom Power Line modelo: VEKTOR21

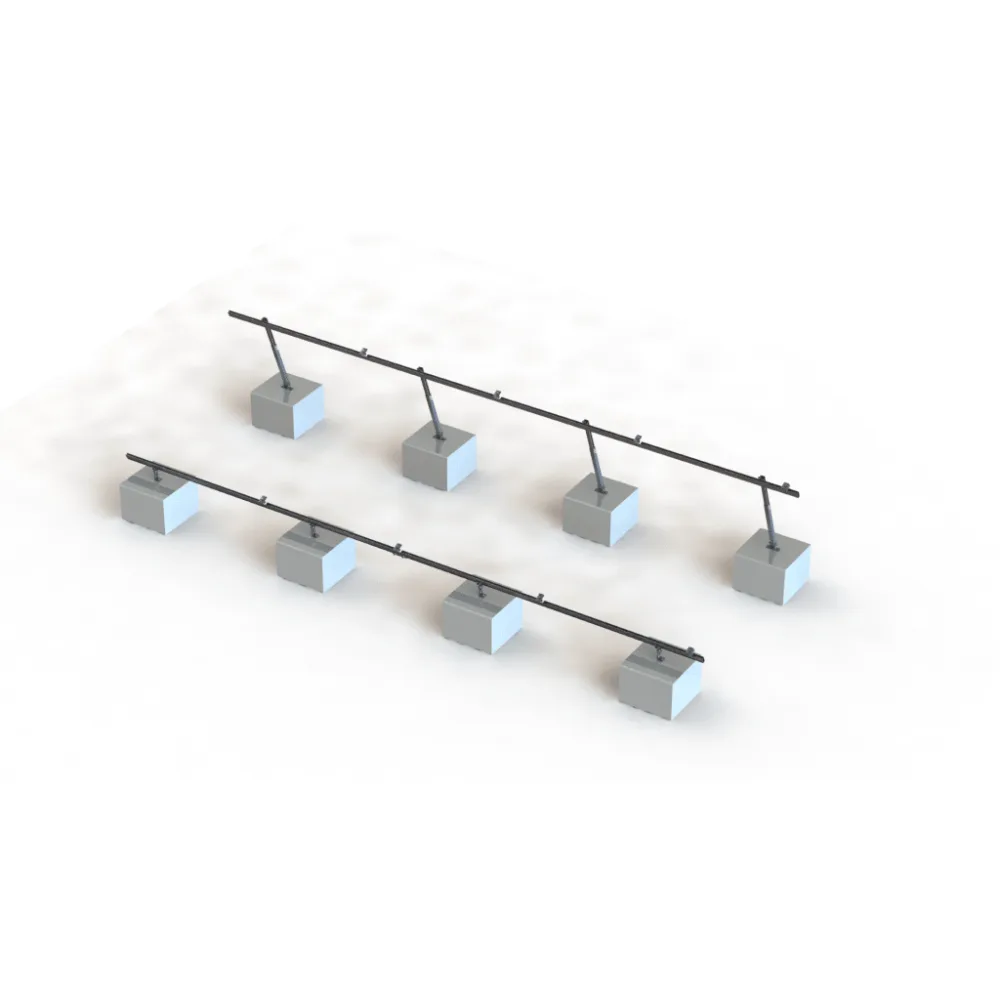

El sistema de montaje solar VEKTOR21 es una estructura modular diseñada para instalaciones fotovoltaicas en techos planos, fabricada principalmente en aluminio AL6005-T5 de alta resistencia. El sistema ofrece ajustabilidad angular desde 10° hasta 30° mediante patas traseras ajustables que modifican su longitud según el ángulo seleccionado. Incluye componentes de fijación en acero inoxidable SS304. El diseño modular permite configuraciones flexibles y expansiones según requerimientos específicos del proyecto, garantizando estabilidad estructural y durabilidad en exteriores.

Características Generales

• Tipo: Sistema de montaje solar para techos planos
• Material Estructural: Aluminio AL6005-T5
• Material Fijación: Acero inoxidable SS304
• Rango Angular: 10° - 30° ajustable
• Modularidad: Sistema expandible y configurable
• Aplicación: Instalaciones fotovoltaicas residenciales y comerciales

Componentes del Sistema

• SunRack Rail 21: Perfil principal de aluminio 2700mm
• Mid Clamp: Abrazadera intermedia aluminio
• End Clamp: Sujetador final ajustable 25-40mm
• Front Leg Group: Pata delantera aluminio
• Adjustable Leg Group: Pata trasera ajustable aluminio
• Splice Connector Group: Conector de unión aluminio
• Grounding Clip: Clip puesta a tierra SS304
• Expansion Screw: Tornillo expansión SS304
• Cable Clip: Clip para cables SS304
• Earth Lug: Conector de tierra

Especificaciones Técnicas

• Torque End Clamp: 11 N·m
• Torque Adjustable Leg: 13 N·m
• Torque T-Bolt: 11 N·m
• Torque Grounding: 11 N·m
• Rango End Clamp: 25-40 mm (30/35 mm marcados)
• Holgura Expansión: 3-5 mm en uniones
• Perforación: Ø10 mm x 50 mm profundidad
• Distancia Tornillos: 76 mm entre front/back feet
• Longitud Patas: 423-690 mm según ángulo

Dimensiones y Ángulos

• Ángulo 10°: Pata 423 mm / Base 450x450x450 mm
• Ángulo 15°: Pata 447 mm / Base 450x450x450 mm
• Ángulo 20°: Pata 580 mm / Base 500x500x500 mm
• Ángulo 25°: Pata 690 mm / Base 550x550x500 mm
• Ángulo 30°: Base 550x550x550 mm
• Distancias Soporte: 1300-1400 mm entre puntos
• Tornillos Utilizados: M8*55, M8*20, M8*25 T-Bolt, M8*18

Herramientas Requeridas

• Guantes de protección
• Herramienta eléctrica (taladro)
• Llave inglesa ajustable
• Cinta métrica
• Taladro 10 mm
• Llave torque (11-13 N·m)

Instalación y Montaje

• Preinstalación: Patas ajustables con tornillos M8
• Línea Guía: Marcado rojo para colocación tuerca
• T-Bolt: Insertar en ranura SR21, girar 90°
• Conectores Riel: Holgura 3-5 mm entre uniones
• Tornillo Allen: M8 para ajuste uniones riel
• Puesta Tierra: 2 conectores por montaje

Contenido del Paquete

• SunRack Rail 21 (perfiles principales)
• Mid Clamp (abrazaderas intermedias)
• End Clamp (sujetadores finales)
• Front Leg Group (patas delanteras)
• Adjustable Leg Group (patas ajustables)
• Splice Connector Group (conectores unión)
• Grounding Clip (clips tierra)
• Expansion Screw (tornillos expansión)
• Cable Clip (clips cable)
• Earth Lug (conectores tierra)
• Tornillos M8 varios tamaños

Modulos compatibles

Consideraciones especiales:

Para la instalación de 4 módulos el ancho de cada módulo debe ser menor a 1303 mm.

*Se sugiere revisar compatibilidad con el departamento de ingeniería.
