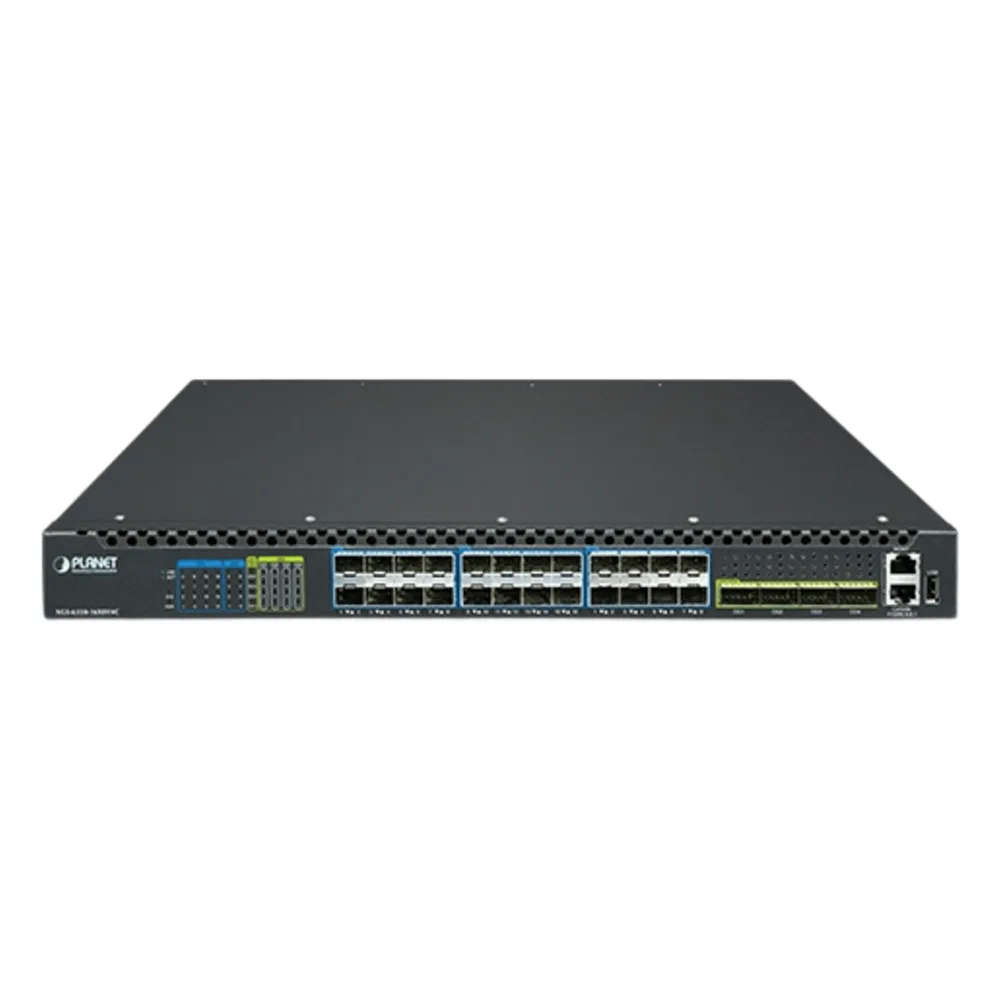

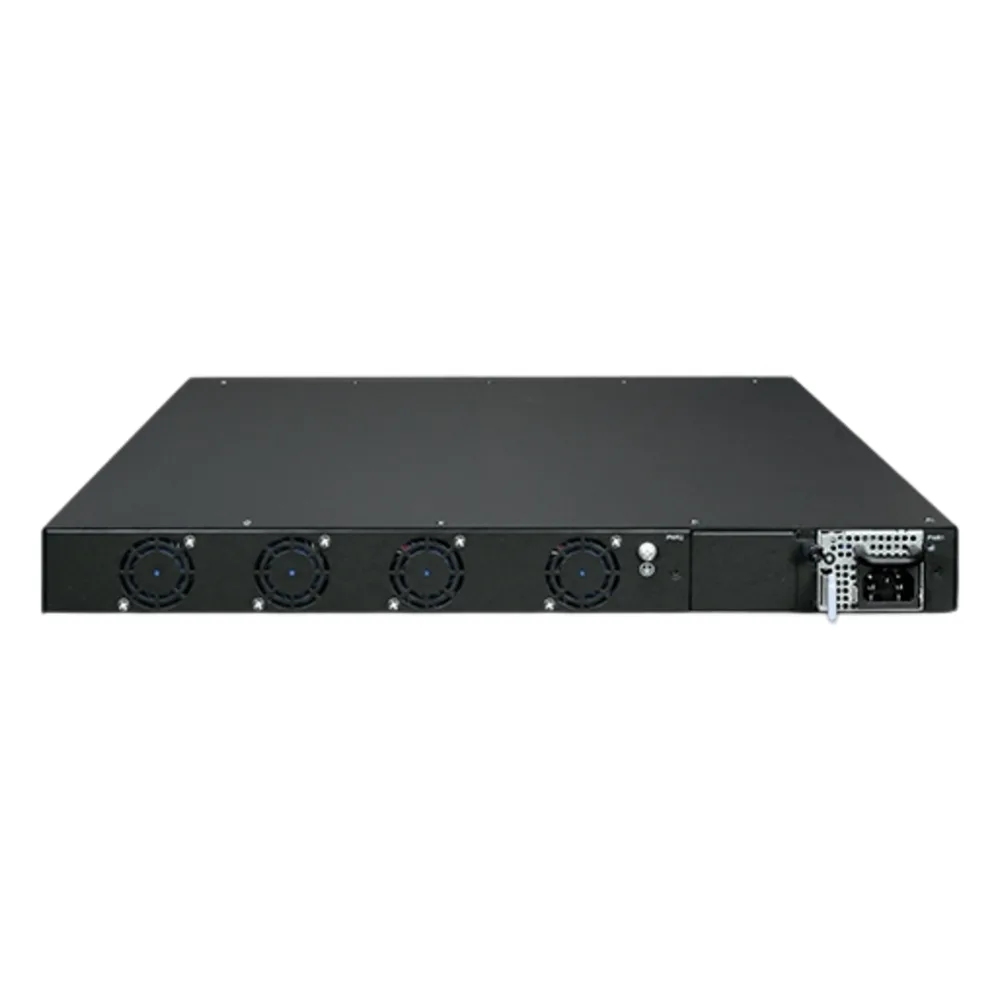

Switch Gestionado Capa 3 Multi-puerto 10G/25G + 2/4-Puerto 100G QSFP28 / 880-1520 Gbps Non-Blocking / Stacking 10 Unidades / Enrutamiento OSPF, BGP, RIP, VRRP / ERPS G.8032 / Slot Para Fuente Redundante AC/DC / Data Center y AI Infrastructure

PLANET modelo: XGS-6350-16X8Y4C

La Serie XGS-6350 de PLANET es una familia de switches gestionados de Capa 3 de alto rendimiento diseñados para infraestructuras de Data Center, AI Computing y redes empresariales de próxima generación. Con una arquitectura Store-and-Forward no bloqueante que ofrece capacidades de conmutación de 880 Gbps (XGS-6350-24X2C) a 1520 Gbps (XGS-6350-16X8Y4C) y throughput de hasta 1130 Mpps, estos switches integran interfaces de fibra QSFP28 de 40/100G, SFP28 de 25G y SFP+ de 10G en un chasis compacto 1RU. Soportan protocolos de enrutamiento avanzados incluyendo OSPFv2/v3, BGP/BGP4+, RIP/RIPng, VRRP, BFD y enrutamiento multicast PIM-DM/SM/SSM, junto con stacking físico de hasta 10 unidades en topología de anillo redundante. El sistema incorpora fuente de alimentación extraíble AC 100~240V con slot para fuente redundante AC/DC adicional, ventiladores inteligentes hot-swap y soporte para ISSU y Graceful Restart en protocolos OSPF/BGP, garantizando operación continua en entornos de misión crítica. Adicionalmente, ofrece recuperación de anillo ERPS G.8032 en menos de 50 ms, listas de control de acceso Capa 2-4, autenticación 802.1x con RADIUS/TACACS+, y gestión integral mediante CLI Cisco-like, Web, SNMPv3, SSHv2 y TLSv1.3.

Características Generales

• Modelo 16X8Y4C: 16 x 10G SFP+ + 8 x 25G SFP28 + 4 x 100G QSFP28
• Arquitectura: Store-and-Forward, non-blocking
• Factor de forma: 1RU, montaje en rack 19"
• Stacking: Hasta 10 unidades, topología en anillo redundante, gestión por única IP
• Puerto de gestión: 1 x 10/100/1000BASE-T RJ45 MGMT + 1 x RJ45-to-DB9 Console
• USB: 1 x USB 2.0
• Ventilación: 4 ventiladores inteligentes (Smart Fan)
• Jumbo Frame: 9 KB (24X2C) / 12 KB (16X8Y4C)
• Certificaciones: FCC Part 15 Class A, CE

Hardware y Rendimiento

• Switch Capacity (16X8Y4C): 1520 Gbps non-blocking
• Throughput (16X8Y4C): 1130 Mpps
• MAC Address Table (16X8Y4C): 112K entradas
• ARP Table: 2K entradas
• Routing Table: IPv4: 16K / IPv6: 8K (ambos modelos)
• Routing Entries (16X8Y4C): 32K
• VLAN Interfaces: 1K
• IP Interfaces (16X8Y4C): 4096
• Shared Data Buffer (16X8Y4C): 8 MB
• ACL Table (16X8Y4C): IPv4 ifp:4862 efp:1023 / IPv6 ifp:2301 efp:511
• Flow Control: Back-pressure (half-duplex) + IEEE 802.3x pause frame (full-duplex)

Físicas y Eléctricas

• Alimentación: AC 100~240V, 50/60Hz (1 fuente extraíble incluida)
• Slot redundante: 1 slot para segunda fuente AC o DC (opcional)
• Consumo 16X8Y4C (Sistema): 54 W / 184.1 BTU (máx.)
• Consumo 16X8Y4C (Full Load): 116.5 W / 397.2 BTU (máx.)
• Dimensiones 16X8Y4C: 442.5 x 280.25 x 44.6 mm (17.42 x 11.03 x 1.76 in) 1U
• Peso 16X8Y4C: 4333 g (9.55 lb)
• Temp. Operación: 0 ~ 50 °C
• Temp. Almacenamiento: -40 ~ 80 °C
• Humedad Operación: 10 ~ 85% (sin condensación)
• Humedad Almacenamiento: 5 ~ 95% (sin condensación)
• LED Indicators: PWR, SYS (Green); 10G SFP+: LNK/ACT Green; 25G SFP28: LNK/ACT Green; 40/100G QSFP: LNK/ACT Green

Contenido del Paquete

• Switch Gestionado Capa 3 XGS-6350
• 1 x Fuente de alimentación AC 100~240V extraíble (instalada)
• Cable de consola RJ45 a DB9
• Kit de montaje en rack 19" (1RU)
• Cable de alimentación AC
• Guía de instalación rápida
• Slot disponible para segunda fuente de alimentación redundante AC o DC (fuente adicional no incluida)

Enrutamiento Capa 3 IPv4/IPv6

• IPv4: Static Routing, RIP v1/v2, OSPFv2, BGP, Policy Routing, VRRP
• IPv6: Static Routing, RIPng, OSPFv3, BGP4+
• BFD: Bidirectional Forwarding Detection para OSPF y BGP
• VRRP: Configurable en interfaz VLAN, prioridad, standby, track
• Load Balance: Equal-cost routing
• Multicast Routing: PIM-DM, PIM-SM, PIM-SSM
• DHCP: DHCP Client, DHCP Server (default route), DHCP Relay, DHCP Option 82
• Túneles IPv6: Manual Tunnel, ISATAP Tunnel, 6-to-4 Tunnel
• IPv6 Core: ICMPv6, DHCPv6, ACLv6, IPv6 Telnet, IPv6 Neighbor Discovery, Path MTU Discovery, MLD/MLD Snooping
• High Availability: ISSU (In-service Software Upgrade), Graceful Restart para OSPF/BGP

Funciones Capa 2

• VLAN: IEEE 802.1Q tag-based, hasta 4094 VLANs activas, 4K VLAN entries
• Q-in-Q: Provider Bridging IEEE 802.1ad
• VLAN Types: Protocol-based, MAC-based, IP subnet VLAN, Private VLAN Edge (PVE)
• GVRP: Dynamic VLAN management + Management VLAN
• Spanning Tree: STP (802.1D), RSTP (802.1w), MSTP (802.1s), BPDU Guard, Root Guard
• Link Aggregation: Hasta 32 grupos trunk, 8 puertos por grupo, IEEE 802.3ad LACP, Cisco ether-channel (static trunk)
• ERPS: ITU-T G.8032 Ethernet Ring Protection Switching&comma; recuperación < 50 ms
• Port Mirroring: Many-to-many&comma; many-to-1&comma; SPAN y RSPAN
• Multicast L2: IGMP v1/v2/v3 Snooping&comma; MLD v1/v2 Snooping&comma; IGMP Fast Leave&comma; Querier mode&comma; IGMP Filtering/Throttling/Proxy&comma; MVR
• Bandwidth Control: Ingress y Egress&comma; granularidad mínima 64 Kbps
• Auto-MDI/MDI-X: Detección automática en puertos RJ45
• Storm Control: Broadcast storm control&comma; port loopback detect

Seguridad y QoS

• QoS Queues: 8 colas de prioridad por puerto
• Scheduling: Strict Priority (SP)&comma; Weighted Round Robin (WRR)&comma; SP+WRR
• Classification: 802.1p CoS&comma; DSCP&comma; DiffServ&comma; Precedence&comma; TOS&comma; VLAN ID&comma; IP ACL&comma; MAC ACL&comma; Port ACL
• Traffic Mgmt: Traffic Supervision&comma; Traffic Shaping&comma; Policy-based ingress/egress QoS&comma; 802.1p/DSCP priority remark
• ACL: Standard y Expanded&comma; IP-based&comma; MAC-based&comma; Port-based&comma; Time-based ACL&comma; hasta 1K entradas
• 802.1x: Port-based network access authentication
• AAA: RADIUS&comma; TACACS+&comma; Change of Authorization (COA)
• DHCP Snooping: Filtrado de mensajes DHCP no confiables + Option 82
• Dynamic ARP Inspection: Descarte de paquetes ARP con binding inválido MAC-IP
• IP Source Guard: Prevención de ataques IP spoofing
• Port Security: IP + MAC + Port binding&comma; port isolation
• DoS Protection: Defensa contra ataques DOS/TCP&comma; supresión de broadcast/multicast/unknown unicast
• User Privilege: Control de autoridad por niveles de usuario en CLI

Gestión y Stacking

• Interfaces: Console/Telnet CLI (Cisco-like)&comma; HTTP Web&comma; SNMP v1/v2c/v3
• Secure Access: SSHv2&comma; SSLv3&comma; TLSv1.3&comma; SNMPv3
• Sessions: Máximo 8 sesiones simultáneas SSH/Telnet
• Dual Stack: Gestión IPv4 e IPv6 simultánea
• SNMP MIBs: RFC 1213 MIB-II&comma; RFC 1493 Bridge&comma; RFC 1643 Ether-like&comma; RFC 2674 Bridge Extensions&comma; RFC 2465 IPv6&comma; RFC 2573/2574 SNMPv3&comma; RMON groups 1&comma;2&comma;3&comma;9&comma; y más
• Firmware: Upload/download vía HTTP&comma; dual images&comma; TFTP/FTP
• NTP: Network Time Protocol IPv4/IPv6
• Diagnóstico: SFP-DDM (Digital Diagnostic Monitor)&comma; ICMP Ping&comma; Traceroute IPv4/IPv6&comma; Syslog remoto&comma; System Log
• Stacking: Hasta 10 switches como un solo dispositivo lógico&comma; IP única&comma; arquitectura en anillo redundante&comma; hot-swap sin interrupción
• Deployment: PLANET Smart Discovery Utility&comma; PLANET NMS&comma; CloudNMS
• Reset: Botón físico para reboot o reset a factory default
• Event Management: Syslog server IPv4/IPv6&comma; SNMP trap Link Up/Down

Estándares y Conformidad

• IEEE 802.3z: Gigabit 1000BASE-SX/LX
• IEEE 802.3ae: 10Gb/s Ethernet
• IEEE 802.3x: Flow control y back pressure
• IEEE 802.3ad: Port trunk con LACP
• IEEE 802.1D/w/s: STP&comma; RSTP&comma; MSTP
• IEEE 802.1p: Class of Service
• IEEE 802.1Q: VLAN tagging
• IEEE 802.1X: Port authentication network control
• IEEE 802.1ab: LLDP
• RFC: 768 UDP&comma; 783 TFTP&comma; 791 IP&comma; 792 ICMP&comma; 2068 HTTP&comma; 1112 IGMPv1&comma; 2236 IGMPv2&comma; 3376 IGMPv3&comma; 2710 MLDv1&comma; 3810 MLDv2&comma; 2328 OSPFv2&comma; 1058 RIP v1&comma; 2453 RIP v2&comma; 5176 COA
• Regulatory: FCC Part 15 Class A&comma; CE

Puertos y Conectividad

• QSFP28 (16X8Y4C): 4 slots&comma; cada uno soporta 100G/40G nativo y modo 4 x 10G Ethernet
• SFP28 (16X8Y4C): 8 interfaces 25G&comma; compatibles con transceivers 1G/10GBASE-SX/LX/BX SFP+
• SFP+ (16X8Y4C): 16 interfaces 10GBASE-SR/LR&comma; compatibles con 1000BASE-SX/LX/BX SFP
• Console (16X8Y4C): RJ45-to-DB9&comma; 115200&comma;N&comma;8&comma;1
• Distancia fibra: 550 m a 2 km (MM) / 10 a 80 km (SM o WDM) según transceiver
• DAC Cables: Compatible con cables QSFP28 Direct Attach Copper (1M/3M/5M) y breakout QSFP28 a 4x25G SFP28 (3M)

Módulos 100G QSFP28

• QSFP-100G-SR4 — 100GBASE-SR4&comma; MPO&comma; 850nm&comma; MM&comma; 100 m&comma; DDM
• QSFP-100G-LR4 — 100GBASE-LR4&comma; LC&comma; 1310nm&comma; SM&comma; 10 km&comma; DDM
• QSFP-40G-SR4 — 40GBASE-SR4&comma; MPO&comma; 850nm&comma; MM&comma; 100 m&comma; DDM
• QSFP-40G-LR4 — 40GBASE-LR4&comma; LC&comma; 1310nm&comma; SM&comma; 10 km&comma; DDM

Módulos 25G SFP28

• SFP28-25G-SR — 25GBASE-SR&comma; 850nm&comma; MM&comma; 100 m&comma; DDM
• SFP28-25G-LR — 25GBASE-LR&comma; 1310nm&comma; SM&comma; 10 km&comma; DDM
• SFP28-25G-LA10 — 25GBASE-BX&comma; WDM TX1270/RX1330&comma; SM&comma; 10 km
• SFP28-25G-LB10 — 25GBASE-BX&comma; WDM TX1330/RX1270&comma; SM&comma; 10 km

Módulos 10G SFP+ y 1G SFP

• MTB-SR — 10GBASE-SR&comma; 300 m
• MTB-LR — 10GBASE-LR&comma; 10 km
• MTB-LR20/40/60/80 — 20/40/60/80 km
• MTB-LA/LB10/20/40/60 — BX WDM 10-60 km
• MTB-RJ — 10GBASE-T Copper&comma; 30 m
• MGB-SX/LX/L40/L80/L120 — 1G SFP&comma; 550 m a 120 km
• MGB-GT — 1000BASE-T SFP
• CB-DASFP-0.5M/2M — 10G SFP+ DAC
• CB-QSFP100G-1M/3M/5M — 100G QSFP28 DAC
• CB-QSFP4X25G-3M — 100G a 4x25G Breakout DAC

Información de Pedido

• XGS-6350-16X8Y4C — L3 16x10G SFP+ + 8x25G SFP28 + 4x100G QSFP28

Productos Relacionados

• XGS-6350-48X2Q4C — 48x10G + 2x40G + 4x100G
• XGS-6350-12X8TR — 12x10G + 8x1G&comma; Dual AC PSU
• DCS-7342-24X6C — 24x10G + 6x100G Data Center
• DCS-7342-48Y8C — 48x25G + 8x100G Data Center
• SGS-6341-16S8C4XR — Stackable L3 16x1G + 8xTP/SFP + 4x10G
• XT-705A / XT-715A — Media Converters 10G

Notas de Stacking

• Máximo 10 miembros por stack
• 2 puertos definidos por software como Stacking Up/Down
• Modelo y versión de firmware idénticos requeridos en cada unidad
• Topología en anillo redundante
• Hot-swap sin interrupción de servicio
• Gestión por única dirección IP
