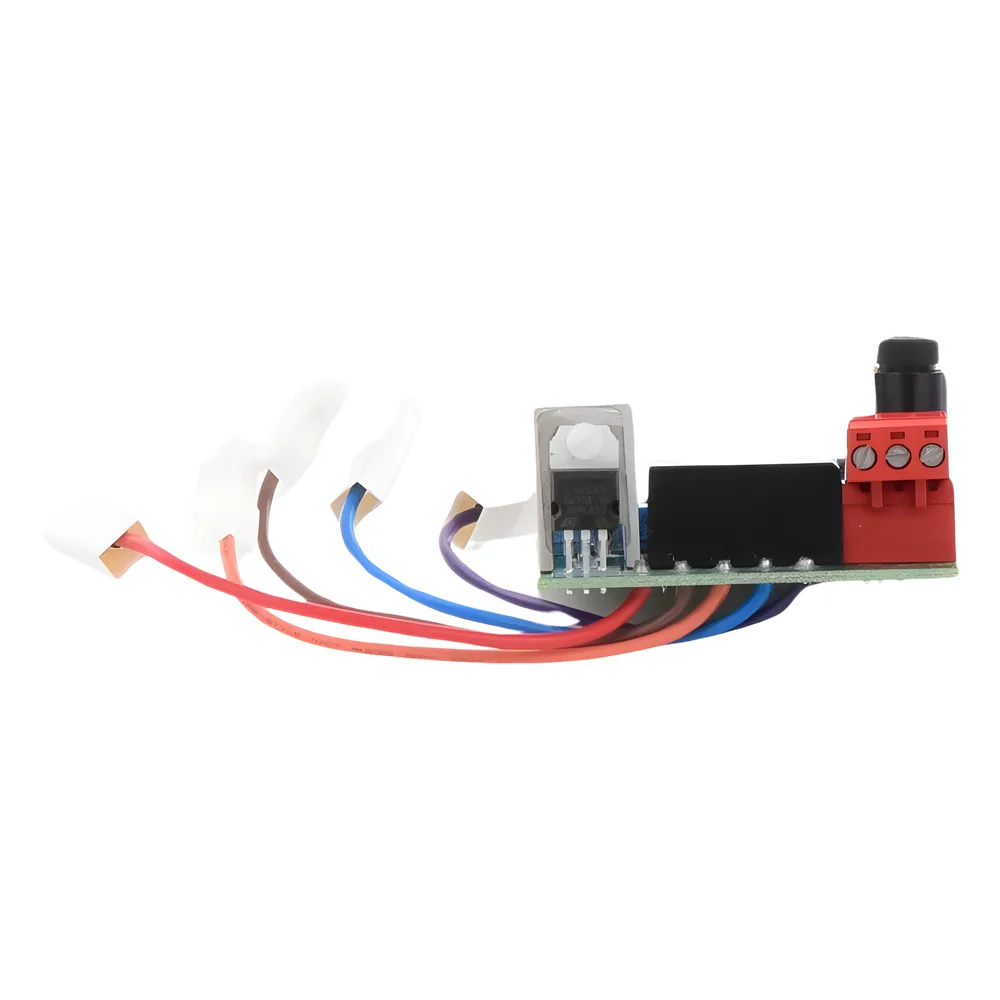

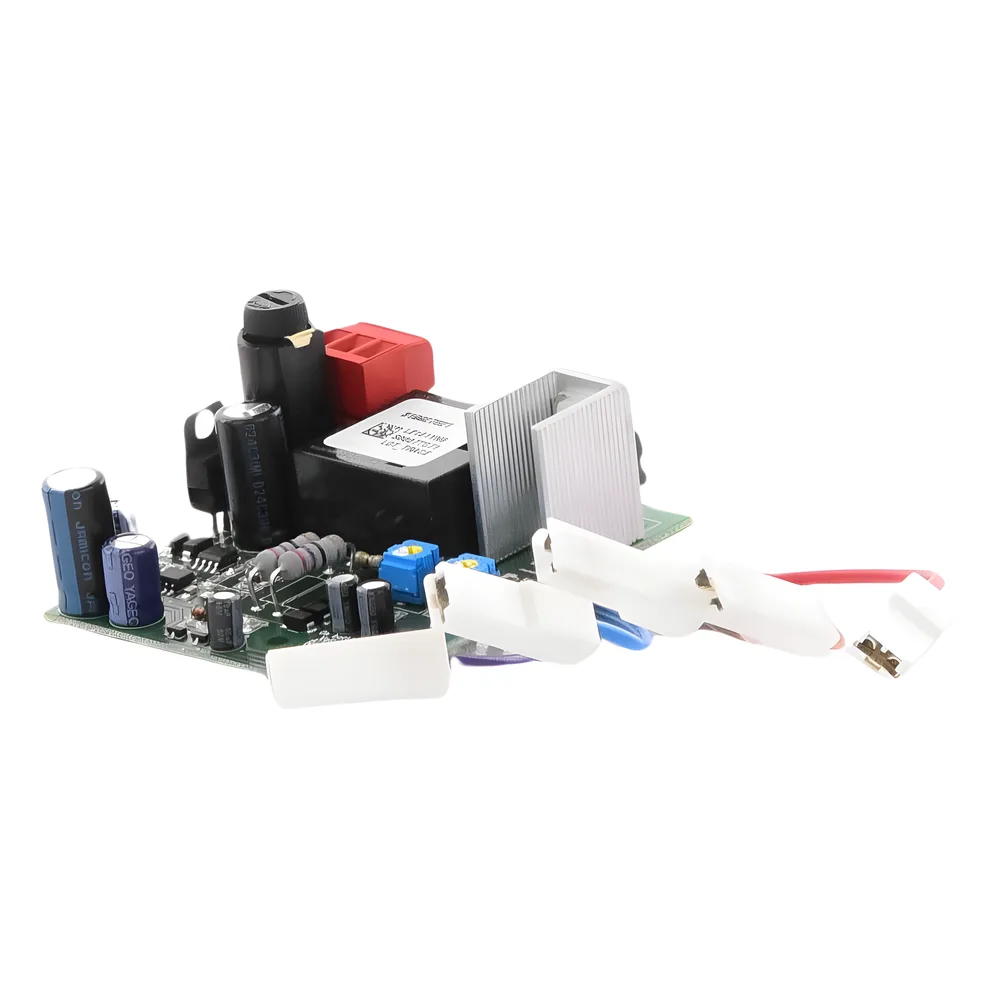

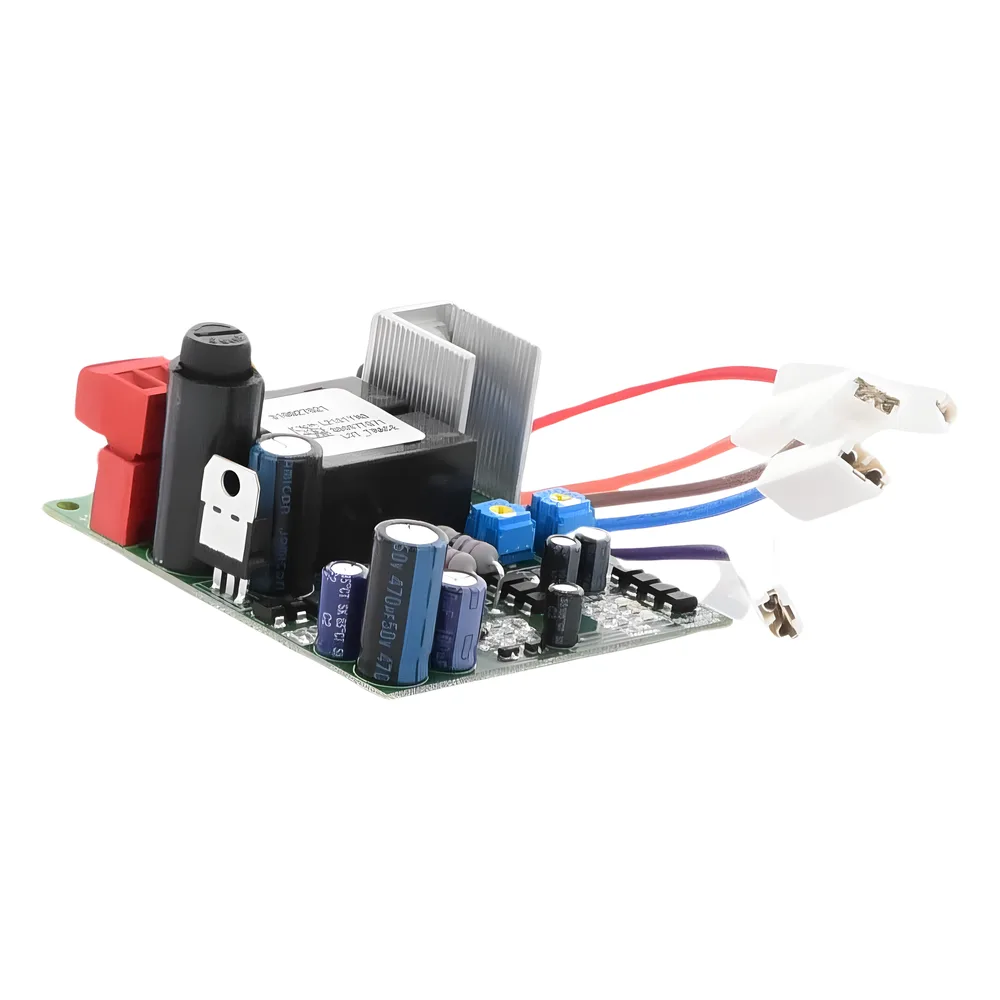

Tarjeta para añadir respaldo con baterías a las barreras GARD4 / G3750 CAME con Tarjeta ZL38

Características principales

• Requiere 3 baterías de 12 Vcc - 7 Ah
• Compatible con modelo de batería PL712
• Compatibilidad extendida con tarjeta ZL38
• Soporte para sistemas críticos de energía
• Ideal para redundancia en aplicaciones industriales

Especificaciones técnicas

• Tensión de carga: 24 V: 27 V
Corriente de carga: 100 mA máx
• Consumo en reposo: 180 mA
• Temperatura de funcionamiento: -20° ÷ 55°
• Tipo de cable: FROR CEI 20-22 CEI EN 50267-2-1 3x1,5 mm²

Indicadores LED

• LED amarillo: Funcionamiento con baterías
• LED rojo: Baterías descargadas
• LED verde: Tensión de línea presente

Conexión de baterías

• Requiere 3 baterías de 12 V-6 Ah
• 2 baterías para accesorios
• 1 batería para el motor

Conexiones

• Cable de conexión a tarjeta ZL38
• Fusible de 630 mA
• Morsetiera de conexión de baterías

Instalación

• Soporte ⓐ G02805 en posición central
• Soporte ⓑ G03751 en lado opuesto a las resortes
• Cable rojo = ⊕ / Negro = ⊖

Notas importantes

• Desconectar la tensión de línea antes de cualquier operación
• Componentes de embalaje reciclables como residuos urbanos
• Tarjetas electrónicas y baterías deben entregarse a empresas autorizadas
• Cumple con directiva 2006/95/CE
