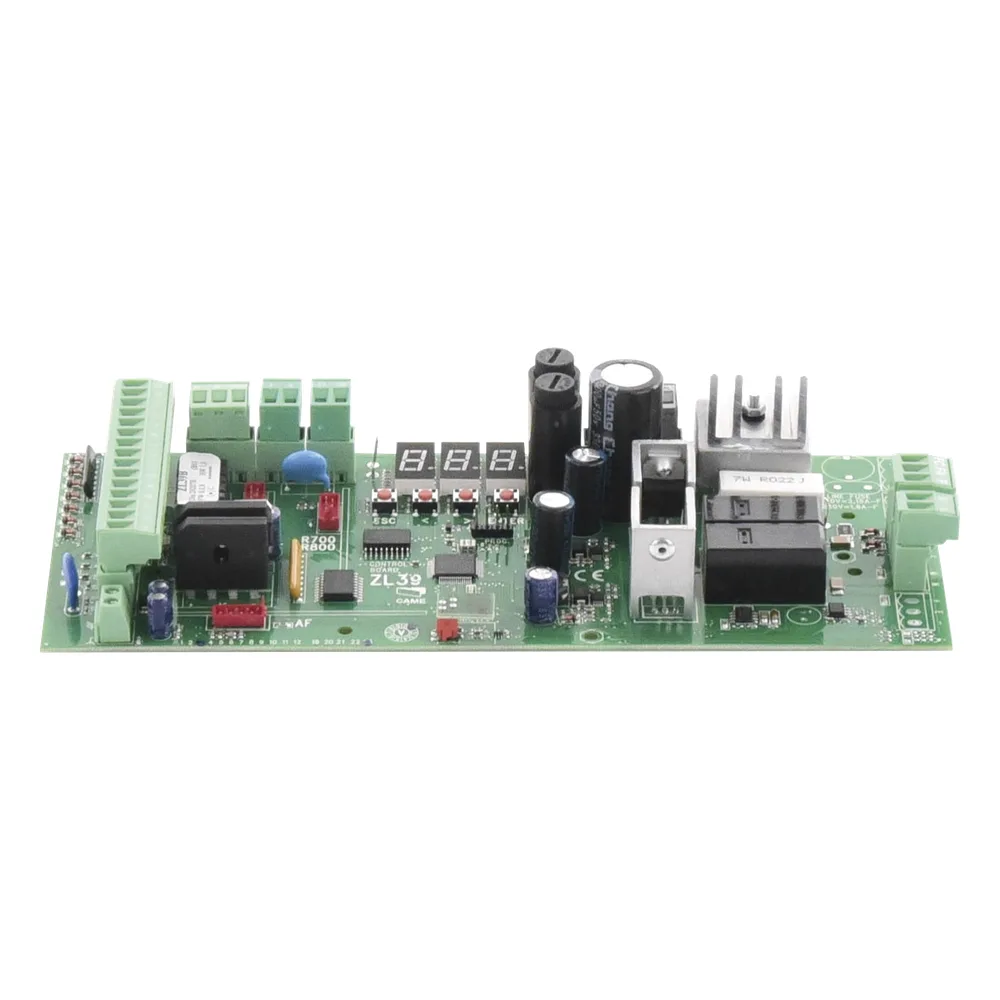

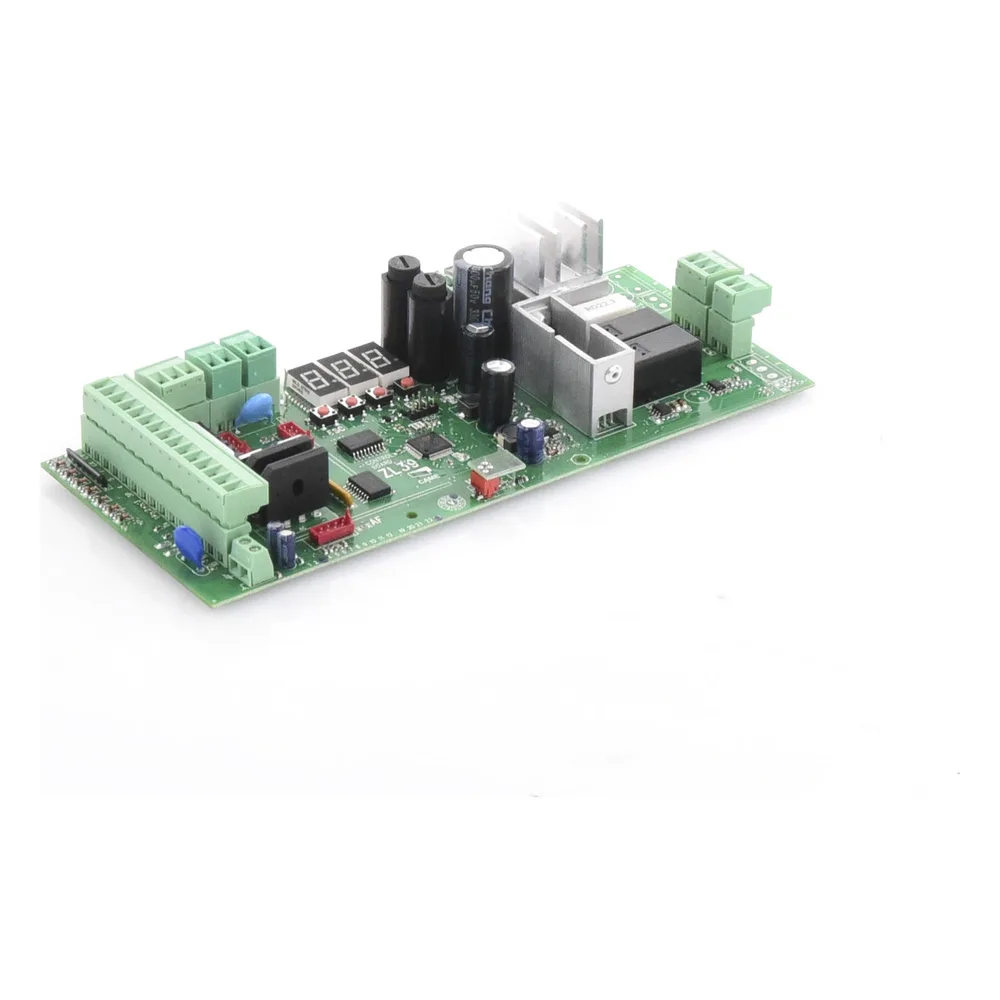

Tarteja ZL39B / Compatible con Barreras CAME GT3750 y GARD 4 / Sustituto de la Tarjeta ZL38

Características Principales

• Modelo: ZL39B
• Compatibilidad: Barreras CAME GT3750 y GARD 4
• Reemplazo: Tarjeta ZL38
• Alimentación: 120/230 V AC
• Fusibles: 1,6 A (230V) / 3,15 A (120V)
• Compatibilidad Baterías: No compatible con cargador de baterías
• Uso Baterías: Requiere LB39 (no compatible con LB38)

Compatibilidad y Limitaciones

• Funcionamiento Combinado: No compatible con ZL38
• Funcionamiento: Solo compatible con automatizaciones con la misma tarjeta electrónica
• Aplicaciones: Barreras G4040Z, G2080Z, G4000, G6000, G6500, G3750 y G3250

Conexiones Eléctricas

• Posición Fusible: Siempre en el bornero
• Tensión: 120/230 V AC
• Conexión Motor: Bornero AF-CF
• Protección Térmica: Conexión THERMAL24V 0

Capacidad de Contactos

• Accesorios: 24V AC, máx. 40W
• Lámpara Adicional: 24V AC, máx. 25W
• Luz Intermitente: 24V AC, máx. 25W
• Luz Indicadora: 24V AC, máx. 3W

Conexión de Dispositivos

• Pulsador STOP: Contacto NC
• Función SOLO ABRE: Contacto NA
• Función APERTURA PARCIAL: Solo para modo combinado
• Selector Teclado: Conexión en bornero 8
• Antena: Conexión con cable RG58

Notas de Instalación

• Seguridad: Desconectar tensión antes de intervenir
• Programación: Teclas de programación en la tarjeta
• Selector Transponder: Conexión en bornero 7
• Memoria: Conector para tarjeta Memory Roll
• Radiofrecuencia: Conector para tarjeta de radiofrecuencia con empalme

Identificación

• Referencia: 880030124
• Código Alternativo: FA01747-ES
• Fecha Documento: 10/2021
• Partes: 4 Borneros, 2 Fusibles, 19 Conexiones
