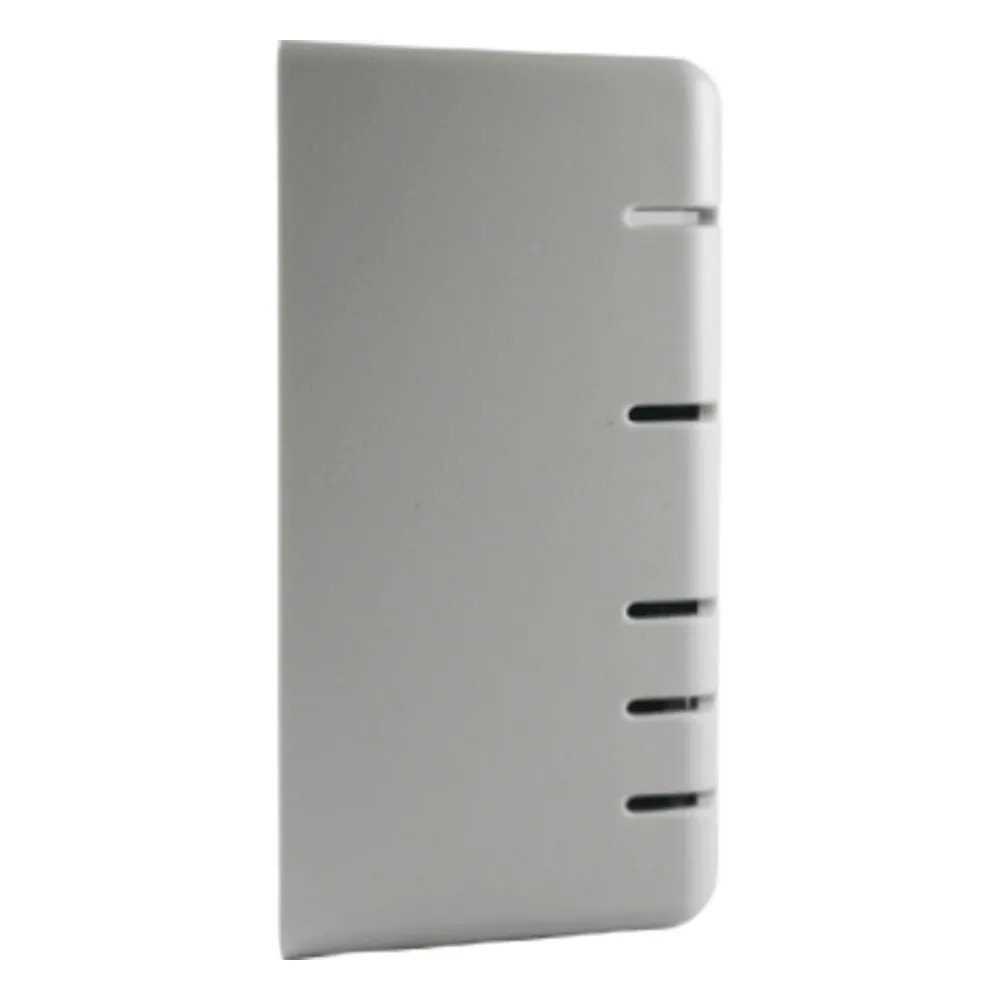

Detector, Controlador y Transductor de Dióxido de Carbono (CO2) para Panel de Detección de Incendio

MACURCO · CD6M · DETECCIÓN DE CO2

El aire se mide.
La ventilación responde.

El CD6M vigila el dióxido de carbono de 0 a 2000 ppm y actúa antes de que el nivel se salga de control: enciende el extractor, avisa al panel y mantiene el espacio respirable. Detector, controlador y transductor en un solo equipo, listo para paneles de detección de incendio.

0-2000 ppm de medición 5 A relevador de ventilador 4-20 mA lazo de corriente 600-1500 ppm de activación -18 a 52 °C operación continua ETL UL 61010-1

Control automático

Ventilación que reacciona sola.

En salas llenas, cocinas y cuartos de máquinas el CO2 sube rápido. El CD6M activa el relevador del ventilador en el umbral que elijas: de 600 a 1500 ppm en pasos de 100.

Retardo de 0 a 10 minutos y tiempo mínimo de funcionamiento de 0 a 15 minutos: el extractor trabaja lo necesario, ni un minuto más.

Salidas y control

Dos relevadores. Una salida analógica.

Un relevador SPDT de 5 A maneja ventiladores, válvulas y rejillas hasta 240 VCA. El segundo, de 0.5 A N.O. o N.C., dispara alarmas o avisa al panel de incendio.

El lazo de 4-20 mA integra el detector al controlador DVP-120 de Macurco o a cualquier sistema que lea corriente.

Supervisión continua

Una falla nunca queda en silencio.

El diseño supervisado del CD6M detecta problemas del sistema y responde: activa el relevador del ventilador y el de la alarma. El espacio mantiene su respuesta aunque el detector encuentre una falla.

Instalación

Montado en minutos. Calibrado de fábrica.

Se monta en una caja eléctrica estándar de 4 x 4 pulgadas. Llega calibrado de fábrica, con pantalla digital, buzzer interno y alimentación de 12 a 24 VCA o 12 a 32 VCC.

Tres funciones en un equipo: detector, controlador y transductor.

Aplicaciones

Hecho para espacios con CO2.

Alimentos y bebidas Dispensación y proceso con CO2 bajo control. Refrigeración Cuartos fríos y máquinas con respuesta automática. Invernaderos Niveles de CO2 estables para el cultivo. Farmacéutica y química Monitoreo continuo en procesos sensibles.

Especificaciones

Cada dato, a la vista.

Medición Gas detectadoDióxido de carbono (CO2) Rango0-2000 ppm IndicaciónPantalla digital con buzzer interno Activación del ventiladorSeleccionable 600-1500 ppm (pasos de 100; 1000 por defecto) CalibraciónCalibrado de fábrica Salidas y control Relevador de ventilador5 A SPDT, 240 VCA Retardo del ventilador0, 1, 3 (defecto), 5 o 10 minutos Tiempo mínimo de funcionamiento0 (defecto), 3, 5, 10 o 15 minutos Relevador de alarma0.5 A, 120 V, 60 VA, N.O. o N.C. Lazo de corriente4-20 mA, compatible con DVP-120 Eléctricas Alimentación12 a 24 VCA o 12 a 32 VCC Corriente @ 24 VCC75 mA en alarma; 50 mA con ventilador activo; 23 mA en reposo Físicas y ambiente Dimensiones114 x 102 x 54 mm (4.49 x 4.02 x 2.13 in) MontajeCaja eléctrica estándar de 4 x 4 pulgadas Temperatura-18 a 52 °C Humedad10 a 90% HR sin condensación CertificaciónETL listado a UL 61010-1 y CAN/CSA C22.2 No. 61010-1

MACURCO CD6M

Detección, control y transducción. Un solo equipo.

Compatible con el panel de control DVP-120 de Macurco y con paneles de detección de incendio. ETL listado a UL 61010-1 y CAN/CSA C22.2 No. 61010-1. 3 años de garantía.
