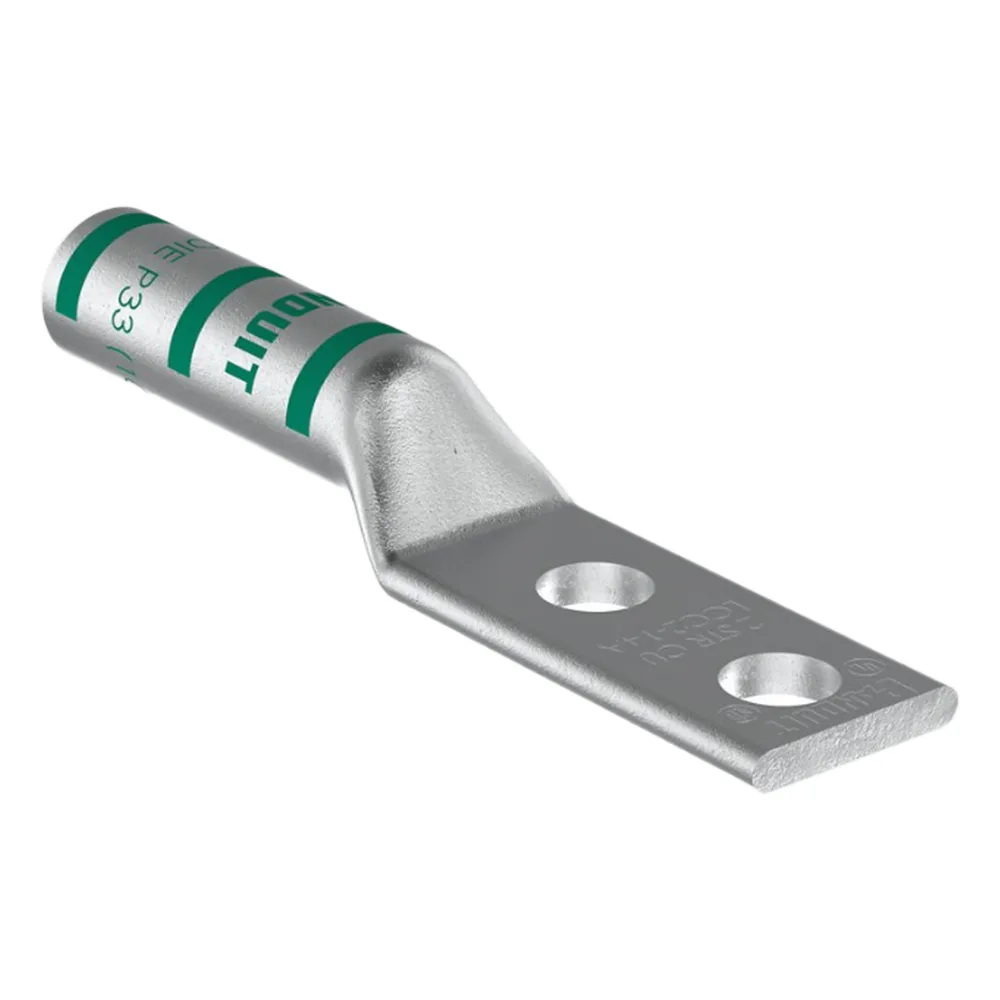

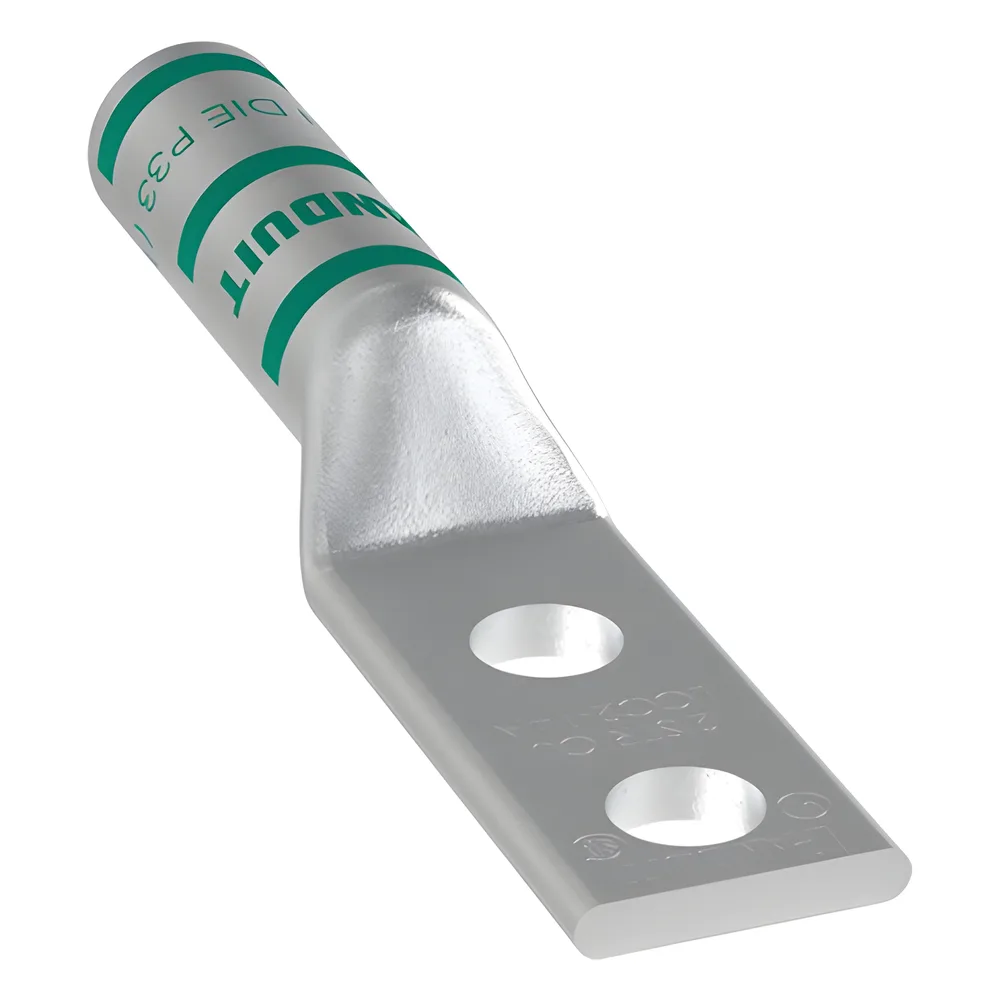

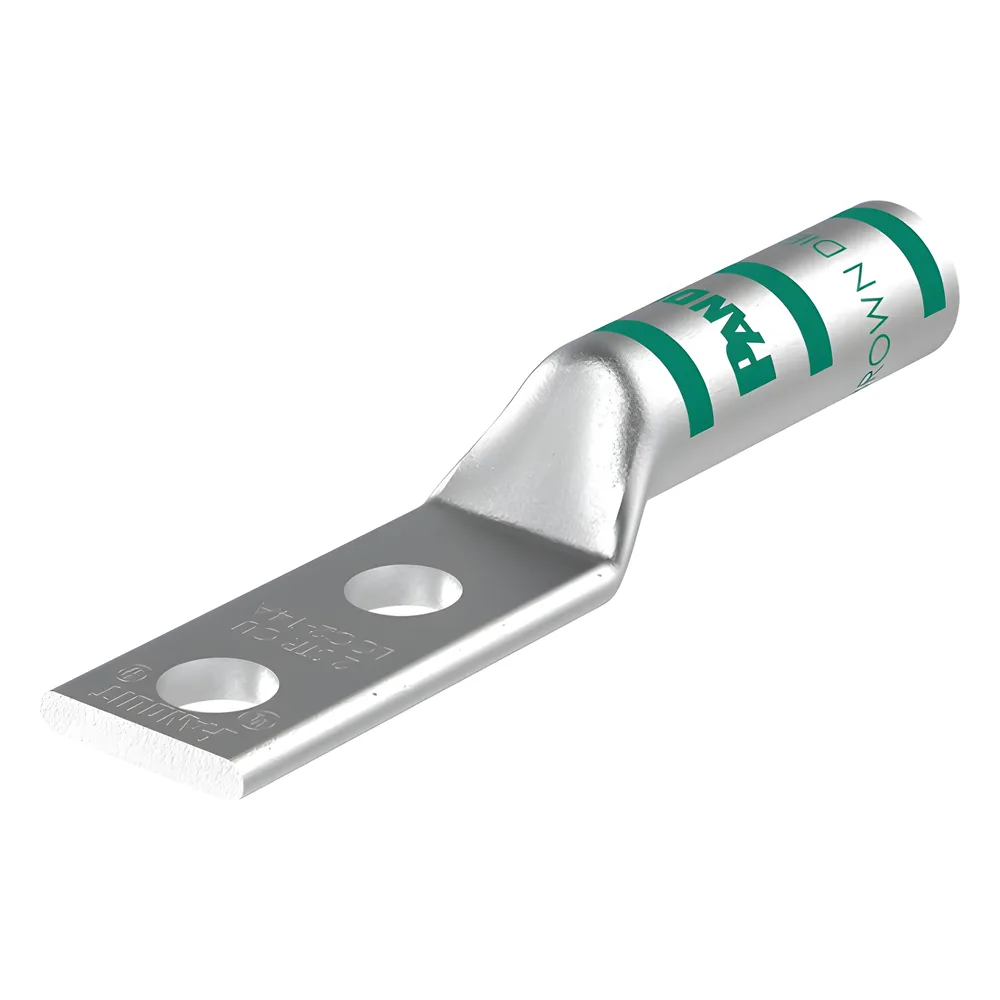

Zapata de compresión LCC2-14A-Q para cal. 2 Awg, Doble barreno para tornillo prisionero de 1/4, Espaciado de orificio 16 mm, 1 Pz

Especificaciones

Características principales

• Tipo de producto: Zapata de compresión
• Material de base: Cobre
• Cantidad de orificios para tornillos prisioneros: 2
• Tipo de tambor: Largo
• Entrada del tambor: Biselado
• Tipo de lengüeta: Estándar

Dimensiones

• Ángulo de lengüeta: Recto
• Tamaño de orificio para tornillo prisionero (in): 1/4
• Tamaño de orificio para tornillo prisionero (mm): 6.4
• Espaciado de orificio para tornillo prisionero (in): 0.63
• Espaciado de orificio para tornillo prisionero (mm): 16
• Tamaño de conductor de código de cobre (AWG): 2

Características adicionales

• Mirilla de inspección: No
• Acabado/recubrimiento: Estañado
• Largo de tambor (in): 1.16
• Largo de tambor (mm): 29.5
• Ancho de lengüeta (in): 0.6
• Ancho de lengüeta (mm): 15.2

Características eléctricas y térmicas

• Grosor de lengüeta (in): 0.1
• Grosor de lengüeta (mm): 2.5
• Clasificación de temperatura CSA (°C): 90
• Clasificación de temperatura UL (°C): 90
• Tensión máxima (kV): 35

Identificación y normas

• Código de color: Marrón
• Cumple las normas: Certificado por CSA C22.2 N.º 65-13; listado UL para 486A-486B, archivo n.º E52164; aprobado por ABS, NEBS nivel 3
• Submarca: Pan-Lug™
• Caracts. pza.: Estañado para inhibir la corrosión, tambor con codificación por color, nivel 3 de NEBS.

Información adicional

• Número de índice de matriz Panduit™: P33
• Número de índice de matriz Burndy: 10
• Número de índice de matriz T & B: 33
• Longitud de la banda del cable (in): 1 1/4
• Longitud de la banda del cable (mm): 31.8
• Nota: Consulte con el fabricante del cable las instrucciones para la estabilización de la tensión con aplicaciones superiores a los 2000 V
